德國HSB機械直線單元 HSB-beta40 穩定傳動性能 醫療設備自動化應用
HSB 于 1993 年 8 月成立，專注于自動化和驅動技術領域，致力于研發、生產和銷售高品質的直線運動系統、線性模組、驅動單元等產品，在工業自動化領域樹立了良好的品牌形象。
| 馮海艷 QQ：3671842899 手機：18614042436 電話：010-64714988-193 傳真：010-84786709-667 郵件：sales91@handelsen.cn |
 |
 |
我們的機械直線單元 HSB-beta 是直線模塊中的經典之作。它們可以稱為我們 HSB Automation GmbH 成功的基石，自 1996 年以來不斷得到進一步發展，并增加了更多尺寸和版本。®
每個 HSB-β 線性單元的基礎都是專門針對相應尺寸及其應用領域開發的鋁型材。®
HSB-beta 線性單元目前有 11 種尺寸可供選擇 - 從 HSB-beta 40 到 HSB-beta 180。為了滿足實踐中所需的選項范圍，提供了各種導軌變體和驅動變體。

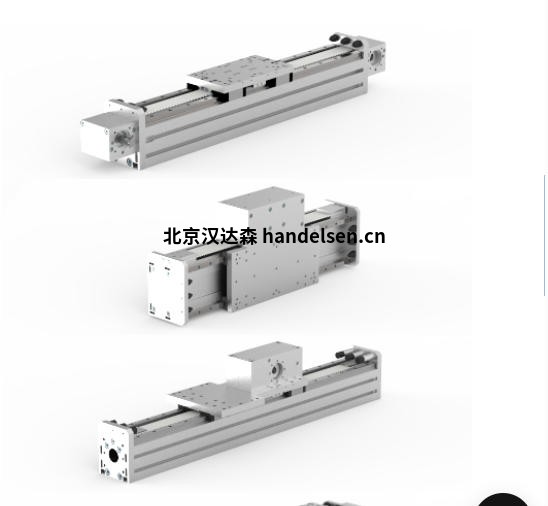

驅動變體
1.齒形帶傳動
應用領域：用于涉及長行程的中低進給力。我們使用齒形帶作為驅動部件，實現中低精度。ZRS/ZSS 版本的傳動帶采用循環齒形帶的形式，ARS/ASS 版本采用帶驅動托架的 Omega 驅動器。
ZRS/ZSS 版本在型材端帶有循環齒形帶和驅動器，用于型材位置固定且托架移動的所有標準應用，包括長行程。
ARS/ASS 版本主要用于型材沿動臂移動且托架位置固定的情況。該裝置特別用于多軸系統中的 Z 軸應用。它也適用于非常長的單元，因為所使用的齒形帶長度由于長度較短，因此受到的拉伸較小。
HSB-β® ZRS/ZSS
HSB-β ARS®/ASS
2.螺桿傳動
我們的絲杠驅動直線單元用于需要大力和高精度的應用。為此，我們主要使用我們的 HSB-kgt 滾珠絲杠。®
HSB-β® SRS/SSS
3.無驅動
所有整體尺寸也可作為 ORS/OSS 類型（不帶驅動器）提供，即用于并行作。
HSB-β® ORS/OSS
導向變體

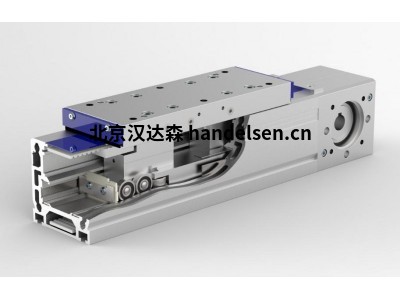

1. HSB滾子導軌
我們的滾柱導軌適用于輕到中等負載。它具有低摩擦力，允許高達 8 m/s 的高速。其精度處于中等范圍。
對于大多數應用，我們的滾子導軌可以歸類為“免維護”。
2.型材導軌
我們的直線導軌直線單元適用于中重負載。它們具有低摩擦力，但仍然非常堅硬。它們允許高達 5 m/s 的高速。它們的精度在于精度范圍。
產品參數
HSB-β 50-C-ZRS®
機械直線單元尺寸 50，重型版本，帶循環齒形帶傳動和 HSB 滾子導軌：
最大速度： v = 3 米/秒
最大加速度： a = 30 米/平方米
最大導向載荷： FZ= 600 牛
最大進給力： FX= 700 牛
鋁型材 50 x 50 毫米，帶 6 個不銹鋼導帶槽
12 x HSB LR 20 滾輪，額定動態載荷 C丁= 1500 N，額定靜載荷 C統計= 600 牛
齒形帶 20AT5-E，22 齒同步帶輪 = 110 mm/轉
可帶或不帶蓋帶
2 個標準托架長度 150 毫米或 200 毫米，可提供特殊長度
產品型號
HSB-beta 40
HSB-beta 50
HSB-beta 60
HSB-beta 70
HSB-beta 80
HSB-beta 100
HSB-beta 110
HSB-beta 120
HSB-beta 130
HSB-beta 140
HSB-beta 165
HSB-beta 180
