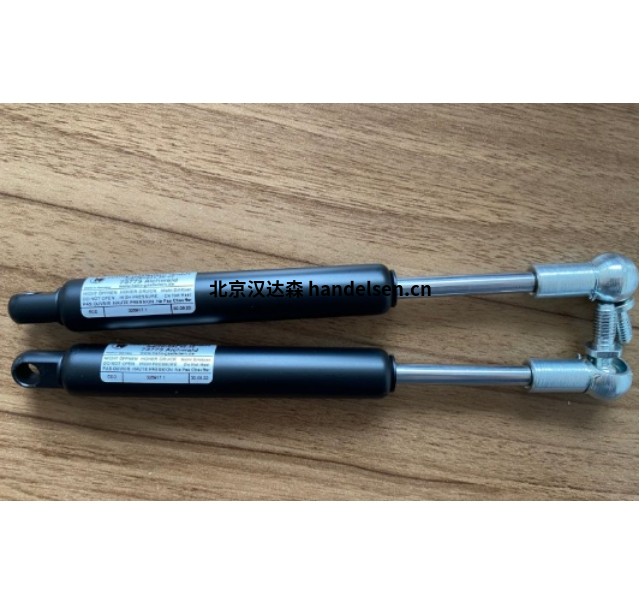

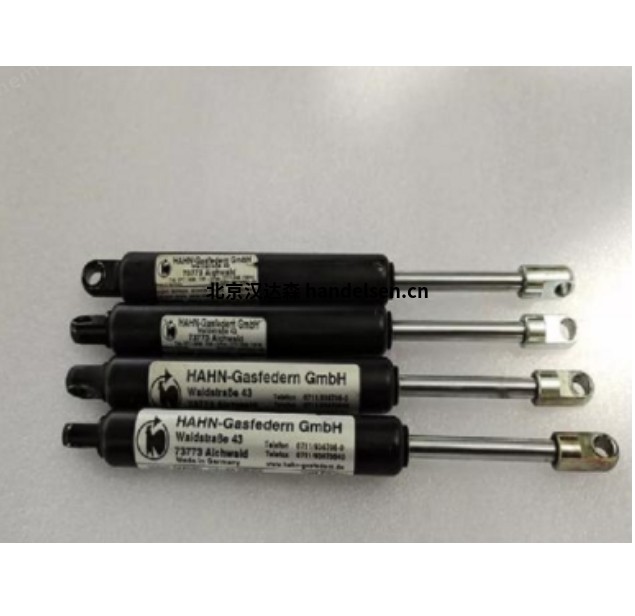

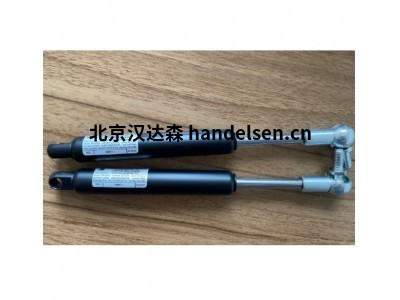

德國Hahn Gasfedern氣彈簧G10-40具有精確力控制、良好緩沖性能



一、產品概述

Hahn Gasfedern 氣彈簧 G10-40 具有精確力控制、良好緩沖性能等功能，主要用途是為各種設備提供支撐、助力、緩沖等，廣泛應用于工業、汽車、家具、醫療等領域。

HAHN Gasfedern 的氣壓彈簧是以受控方式移動質量而毫不費力的理想解決方案。無論您從事家具行業、機械工程還是醫療技術，您都會發現我們的氣壓彈簧可確保平穩的重量 補償，并使艙口和蓋子能夠毫不費力地打開并保持到位。由于使用了鋼、V2A 和 V4A 不銹鋼等優質材料，我們的免維護氣彈簧堅固耐用。我們提供防銹和耐化學腐蝕的選項，特別是 醫療技術和海事使用。



二、功能原理

氣撐桿的功能原理是創造重量平衡并抵消蓋子的重量。當襟翼打開時，氣撐桿支撐手動力。它是一個獨立的免維護元件，由壓力管和帶活塞的活塞桿組成?；钊麠U導軌上的密封是為了防止氣體損失。氣壓彈簧充滿壓縮氮氣，提供彈簧力。它還含有少量液壓油，用于末端位置阻尼和潤滑。油影響內部壓力：油越多，油越多， 氮氣空間更小。壓力作用在活塞桿的橫截面積上，從而產生拉伸力。在空載狀態下，活塞桿伸出。當它被推入時，氣體被進一步壓縮，從而導致力增加（遞進）。這取決于 活塞桿的直徑和氣缸的體積。

氣彈簧主要由缸筒、活塞桿、活塞、密封件以及填充的高壓氣體（通常為氮氣）組成。

三、技術參數

活塞桿直徑：10mm

缸筒外徑：40mm

行程范圍：30-500mm

伸展力：150-1200N

標準長度：2× 行程 + 100mm

力的變化幅度：8%

螺紋尺寸：m8。

螺紋筒體：m14×1.5。

材質：鋼、 AISI 303/304 、 AISI 316l/316Ti



四、產品特點

1）精確力控制：通過內部氣體壓力的精確設定和優化的活塞結構設計，在整個行程范圍內，氣彈簧輸出的力變化非常小，幾乎可以視為恒定力輸出。

2）出色緩沖性能：當氣彈簧處于壓縮狀態時，內部氣體被壓縮，通過氣體的可壓縮性和合理的阻尼設計，能夠有效地吸收和耗散外部沖擊能量。

3）低摩擦設計：在氣彈簧的往復運動過程中，減少了能量損耗，提高了氣彈簧的效率，同時降低了因摩擦產生的熱量，有助于延長氣彈簧的使用壽命。

4）長壽命與高可靠性：采用了高品質的材料和制造工藝，能夠可靠地工作多年，減少了設備的維護和更換成本，提高了設備的整體可靠性和可用性。



五、應用領域

工業機械：可用于機床翻蓋復位、自動化設備拉伸部件調節，通過穩定拉伸力控制部件復位速度，避免部件碰撞損壞，方便工作人員操作維護。

汽車制造：適用于汽車發動機罩的支撐、汽車內飾部件拉伸調節，如座椅靠背拉伸支撐、儲物箱翻蓋復位，實現平穩拉伸與復位，提升汽車使用便利性與舒適度。

家具家居：可用于折疊床拉伸支撐、衣柜升降掛桿調節、辦公家具的升降調節裝置等，提供穩定拉伸力，使家具部件拉伸順暢，降低操作力度，提升家具使用體驗。

醫療器械：在康復設備拉伸調節、醫療推車部件定位、手術床的高度調整等方面應用，精準控制拉伸速度與力度，確?；颊呤褂冒踩?，輔助醫護人員開展工作。

交通運輸和物流：在客車和貨車的車門支撐系統中，能夠使車門輕松開關，提高乘客上下車和貨物裝卸的效率。還可用于物流設備中，如叉車的貨叉升降輔助裝置、貨架的托盤彈出裝置等，提供穩定的支撐力和緩沖作用，減少貨物裝卸過程中的沖擊和損壞，提高物流作業的安全性和可靠性。



六、主要型號

G02-06

G03-08

G03-10

G04-12

G06-15

G06-19

G08-19

G08-23

G10-23

G10-28

G10-40

G14-28

G14-40

G20-40

G22-40

G25-55

G30-65
