德國 HSB 緊湊型模塊 delta90 輕量化設計 電子元件組裝線
HSB 于 1993 年 8 月成立，專注于自動化和驅動技術領域，致力于研發、生產和銷售高品質的直線運動系統、線性模組、驅動單元等產品，在工業自動化領域樹立了良好的品牌形象。
| 馮海艷 QQ：3671842899 手機：18614042436 電話：010-64714988-193 傳真：010-84786709-667 郵件：sales91@handelsen.cn |
 |
 |
緊湊型模塊 HSB-delta 是需要剛性和精確引導的應用的完美裝置。®
我們自己開發的寬扁平鋁型材是每個 HSB-delta 緊湊型模塊的基礎。其中安裝有兩個平行排列的滾珠導軌（HSB-delta 110 至 240）或一個底座特別寬的 HSB 滾柱導軌。型材在所有配合面上都經過精確加工，可與直線導軌一起使用。®®
HSB-delta 緊湊型模塊目前有 5 種尺寸可供選擇 - 從 HSB-delta 90 到 HSB-delta 240。為了滿足實踐中所需的選項范圍，這里也提供了各種導向變體和驅動變體。
驅動變體
1.齒形帶傳動
應用領域：適用于涉及長行程的中低進給力。我們使用齒形帶作為驅動部件，以實現中低精度。ZRS/ZSS 版本使用循環齒形帶。
ZRS/ZSS 版本在型材端帶有循環齒形帶和驅動器，用于型材位置固定且托架移動的所有標準應用，包括長行程。
HSB-delta® ZRS/ZSS
2.螺桿傳動
我們的緊湊型螺桿驅動模塊用于需要大力和高精度的應用。為此，我們主要使用我們的 HSB-kgt 滾珠絲杠。®

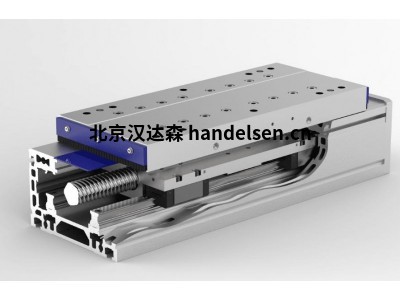

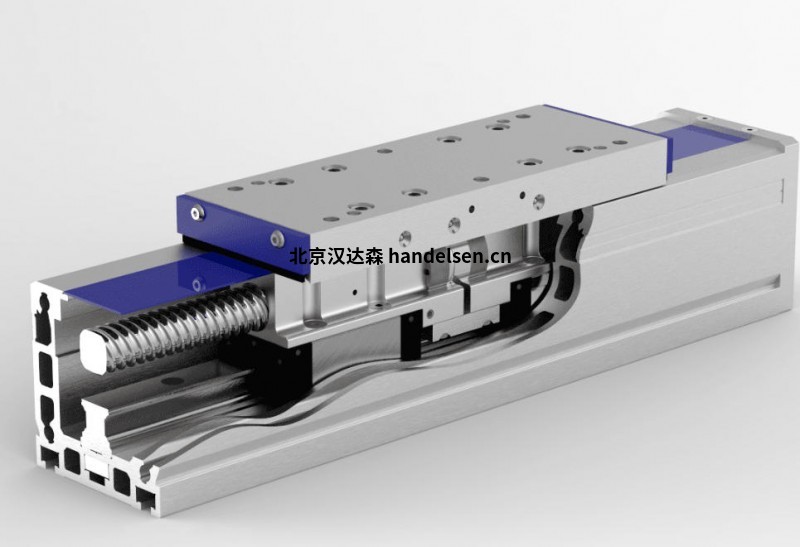

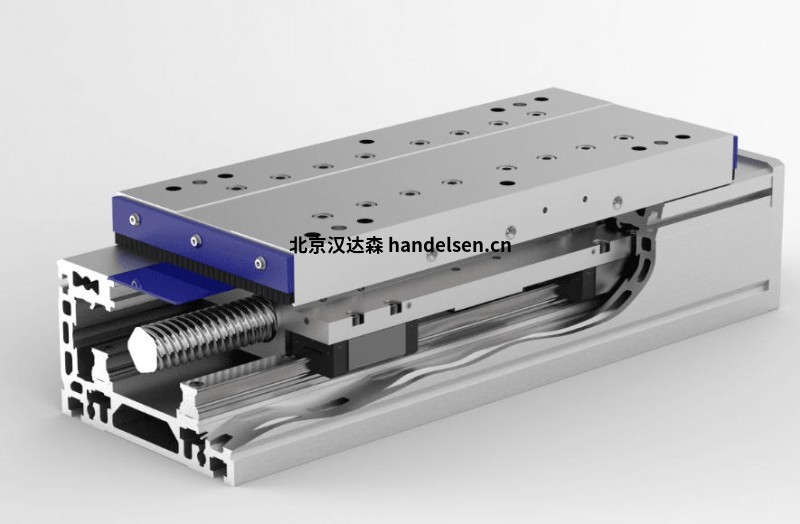

HSB-delta® SRS/SSS
導向變體
1. HSB滾子導軌
我們的滾子導軌適用于輕到中等負載。它具有低摩擦力，允許高達 8 m/s 的高速。其精度處于中等范圍。
對于我們的 HSB-delta 90，我們決定不使用微型直線導軌，而選擇我們的 HSB 滾柱導軌，因為微型導軌非常精密。®
對于大多數應用，我們的滾子導軌可以歸類為“免維護”。
2.型材導軌
我們帶有直線導軌的緊湊型模塊適用于中重負載。它們摩擦力低，但非常堅硬。它們允許高達 5 m/s 的高速。它們的精度在于精度范圍。
HSB-delta 90-ZRS®
緊湊型模塊尺寸 90，帶循環齒形帶傳動和 HSB 滾子導軌：
最大速度： v = 5 米/秒
最大加速度： a = 30 米/平方米
最大導向載荷： FZ= 1000 牛
最大進給力： FX= 800 牛
鋁型材 90 x 40 毫米，帶 6 個不銹鋼導帶槽
12 x HSB LR 19/20 滾輪，額定動態載荷 C丁= 1830 N，額定靜載荷 C統計= 790 牛
齒形帶 32AT5-E，20 齒同步帶輪 = 100 mm/轉
可帶或不帶蓋帶
2 個標準托架長度 160 毫米或 240 毫米，可提供特殊長度
產品型號
HSB-delta 90
HSB-delta 110
HSB-delta 145
HSB-delta 200
HSB-delta 240
