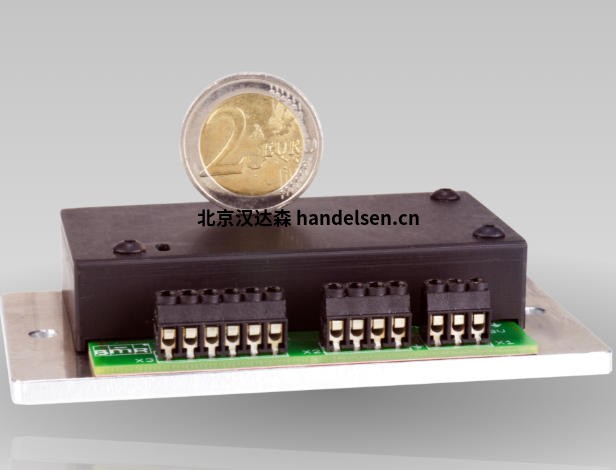

德國 BMR 變頻器 SFU 400寬電壓輸入 穩定調頻



異步電機和同步電機的無傳感器作

速度頻率高達 100,000 rpm（1666 Hz）

連續輸出功率：380 VA / S1 - 100%

數字信號處理器（DSP）

板載斬波制動電阻器

高精度正弦輸出信號，失真低系數和低變形可實現最佳旋轉質量在所有工作條件下的交流電機中

收集功率、電壓和頻率等所有參數實時并由實現的向量調節根據負載進行控制。

高作安全性：所有作條件，如加速、在標稱轉速下運行，制動受到控制危急情況被攔截。

短路保護

防止溫度過高



技術規格

電源電壓、電源：連接：X1 螺絲端子，用于高達 / 螺絲端子，適用于最大 0.75 mm² 的絞線或電線；24 伏...48 V DC（+10%） / 7 A mit PE Anschluss an / 帶 X1 的 PE 連接；無極性反轉導致的故障保護

備份、熔斷器：FS1：內部 7AT/63V SMD；推薦外部熔斷：6AT

連續輸出功率：380 伏壓 / S1 - 100%

主軸連接：連接：X2 螺絲端子，用于絞線或電線，最高可達 / 彈簧夾，適用于最大 0.75 mm² 的股線或電線；3 極：U、V、W、mit PE Anschluss an / 帶 PE 連接 X2

輸出電壓：最大 32 V 交流電

輸出、輸出電流：相連續電流 / 電流 7 A

制動斬波器、制動斬波電阻器：集成 / 板載 54 Ω / 4 W / 輸入電壓 / 閾值電壓：54 V

輸出頻率：交流：1,666 Hz / 最大 100,000 rpm @2pol 主軸

稅收進項、控制輸入：連接：X3 - 用于高達 10 股或電線的螺絲端子 / 螺絲端子，適用于最大 0.75 mm² 的絞線或電線；數字輸入：啟動 / 停止（0 / 24 V） 0 = 0...5 V，1 = 13...24 伏；允許電壓范圍：3 V...30 伏直流；最大值 @24 V = 10 mA；模擬輸入：占空比值轉速（0...10 V）最小值 - 最大值；Rin: 60 kΩ，10 位；PTC、KTY、PT1000 溫度傳感器主軸，開關閾值可調 / 溫度傳感器可調

控制輸出：連接：X3 - 用于高達 10 股或電線的螺絲端子 / 螺絲端子，適用于最大 0.75 mm² 的絞線或電線；2 x 數字輸出：集電極開路；45V/0.5A 無短路保護；無短路保護；電感負載必須與外部二極管熔斷；感性負載必須由二極管從外部保護

接口接口：連接：X4 RS232，115 kBd

運營指標、運行狀態指示器：2 x 綠色 / 紅色 LED，2 x 綠色 / 紅色 LED；帶有不同閃爍代碼的狀態顯示

最大尺寸寬 × 高 × 深（mm）：73 x 53 x 14 mm，安裝板 100 mm x 55 mm x 22 mm

重量：120 克
