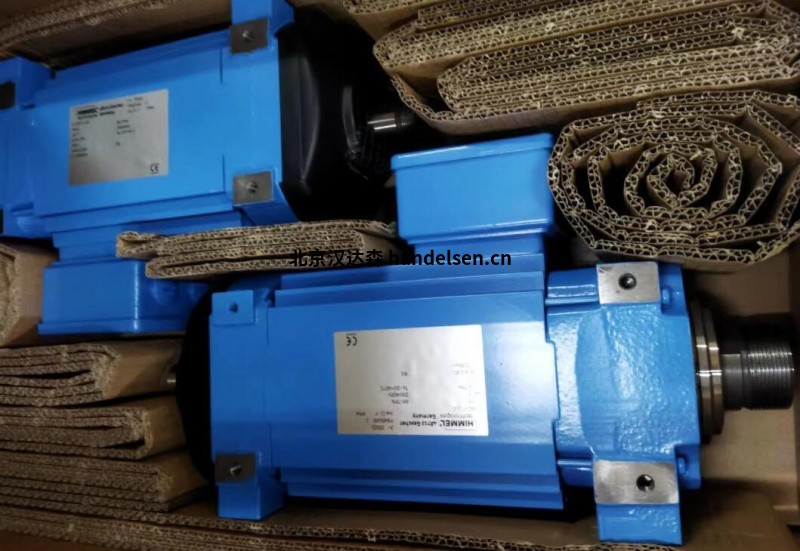

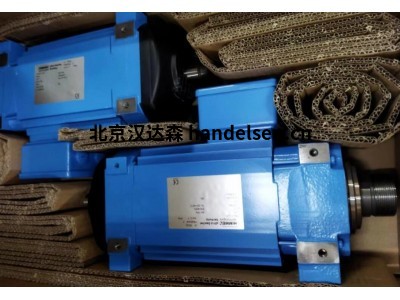

德國 HIMMEL 扁平電機K55 抗塵耐腐雙列軸承穩載用于包裝 小型機床

HIMMEL® 扁平電機是德國 HIMMEL 驅動技術有限公司（HIMMEL Antriebstechnik GmbH & Co.KG）旗下核心產品之一，隸屬于 HIMMEL® technologies 集團體系。該電機系列專為工業加工場景設計，憑借緊湊省空間的結構，適配從簡易設備到高精度復雜機械的多種驅動需求，額定功率覆蓋 0.025kW 至 123kW，配套變速箱扭矩最高可達 28,000Nm，且全系列通過 DIN EN ISO 9001 質量認證，可在 - 20℃至 + 40℃（特殊定制可至 - 40℃）、海拔≤1000 米環境下穩定運行，防護等級可選 IP54-IP65（部分場景可升級至 IP69K 食品級）。



核心特點

1. 結構與性能優勢

緊湊省空間：扁平化設計大幅減少安裝占用空間，適配設備內部狹小布局，尤其適合集成式機械系統。

高可靠性：采用 HT250 灰鑄鐵（大功率型號用 QT450 球墨鑄鐵）機殼，齒輪經滲碳淬火（硬度 HRC58-62），軸承為高品質滾動軸承（部分型號用混合陶瓷軸承），終身密封潤滑，基本免維護，極端工況下可實現無故障運行。

高精度運行：電機軸經精細動平衡處理，振動速度有效值＜1.6mm/s；徑向 / 軸向跳動公差按 DIN 標準控制（普通級 N、降低級 R、精密級 F 可選），轉速超 6000 轉 / 分鐘時仍能保持平穩低噪運行（噪音≤75dB）。

靈活適配性：支持腳座、法蘭等多種安裝方式，接線盒位置可定制，刀具夾持裝置涵蓋圓柱軸、HSK 夾緊系統、彈簧夾頭等，可匹配不同加工工具。

2. 安全與防護

全封閉表面散熱結構，軸伸采用間隙密封或迷宮環密封，防塵防碎屑效果經嚴苛測試驗證；

電氣絕緣用 F 級高品質材料，額定功率匹配 B 級絕緣熱利用率，避免軸承過熱縮短壽命；

配備電磁制動器（如 P5K、M100K 等型號），僅在轉速＜3600 轉 / 分鐘時制動，確保安全且減少磨損。



基礎性能參數

參數類別 范圍 / 標準 說明

額定功率 0.025kW-123kW 不同型號對應功率不同，K160 XL/2 最高達 123kW

轉速 3000-18000 轉 / 分鐘 50Hz 下同步轉速 3000 轉 / 分鐘，高頻可達 18000 轉 / 分鐘

扭矩 5Nm-28000Nm（含變速箱） 電機自身扭矩 5-1000Nm，搭配變速箱可提升至 28000Nm

防護等級 IP54-IP65（可選 IP69K） IP54 防塵防濺水，IP65 防任意角度噴水

絕緣等級 F 級（按 B 級熱利用率設計） 采用現代高品質絕緣材料，耐高溫性能優異

運行方式 S1（連續）、S2（短時）、S3/S4/S6（斷續） 依據 DIN EN 60034-1 標準，適配不同工況



應用領域

金屬加工

食品與包裝

物流與輸送

重型工業



主要型號

HIMMEL K55

HIMMEL K55 S/2

HIMMEL K55 M/2

HIMMEL K55 L/2

HIMMEL K55 XL/2

HIMMEL KC55

HIMMEL KF55

HIMMEL KH55

HIMMEL K55 HSK-C40

HIMMEL K62

HIMMEL K62 S/2

HIMMEL K62 M/2

HIMMEL KF62

HIMMEL KH62

HIMMEL K62 HSK-C50

HIMMEL K62 HSK-F63

HIMMEL SB62 M/2

HIMMEL K75

HIMMEL K75 XL/2

HIMMEL K75 HSK-F63

HIMMEL KD75

HIMMEL K90

HIMMEL KH90

HIMMEL K112

HIMMEL K160

HIMMEL K160 XL/2
