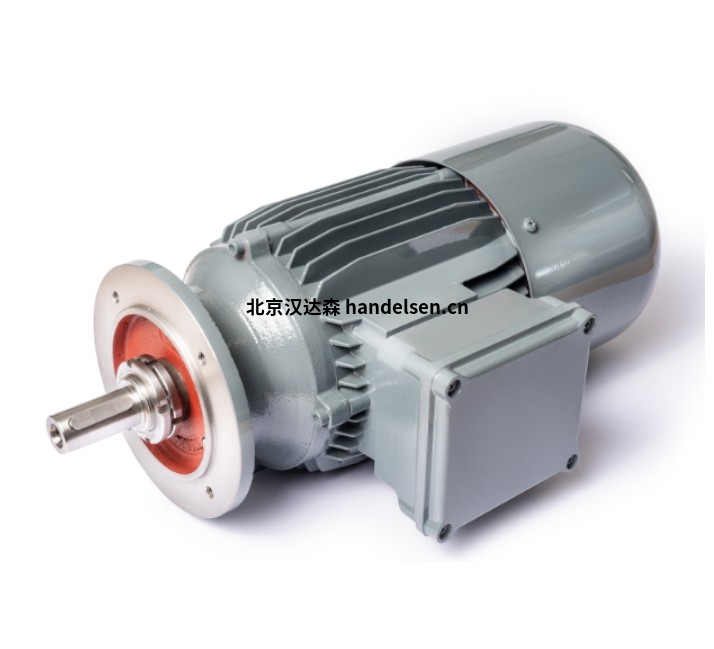

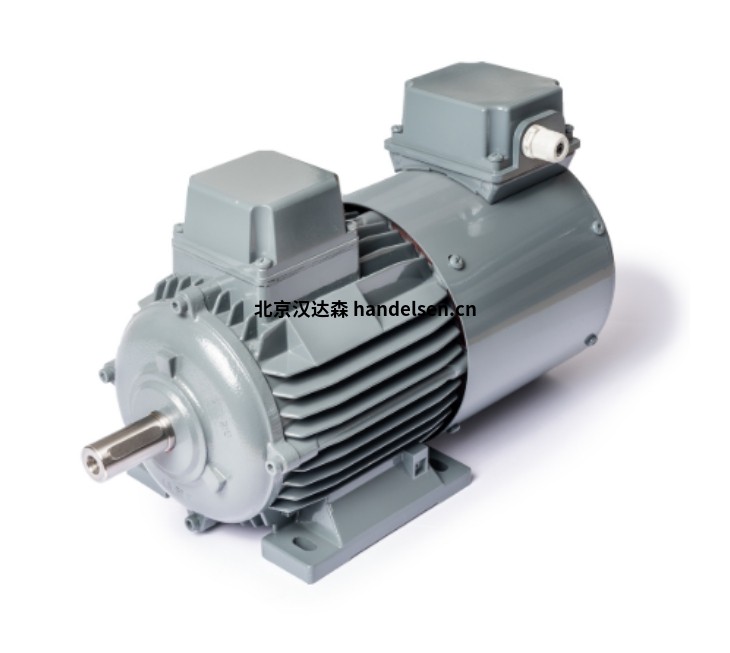

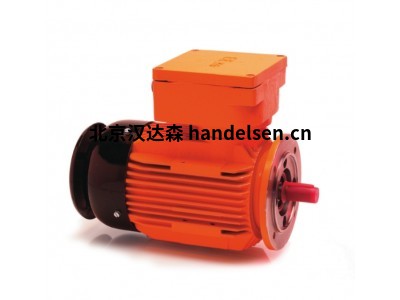

德國HEW防爆三相電機用于危險區域的高性能電機



防爆型 HEW 三相電機的核心功能圍繞 “在爆炸危險環境中安全驅動負載” 展開，同時兼顧工業設備對電機基礎性能的需求。采用點火保護類型“隔爆封裝”（氣體爆炸危險區域）和/或“外殼保護”（粉塵爆炸危險區域）制造，并根據適用的指令和標準進行認證。

電機始終配備 PT 導體，也可以使用熱開關或 PT 100 傳感器。



一、工作原理

電磁感應與電磁力作用：當三相交流電源接入電機的定子繞組時，會產生旋轉磁場，該磁場在定子繞組中感應出電動勢從而產生電流，感應電流與旋轉磁場相互作用產生電磁力，驅動轉子旋轉，使電機輸出機械能。

隔爆與外殼保護原理：采用 “隔爆外殼”（用于氣體爆炸危險區域）和 / 或 “外殼保護”（用于粉塵爆炸危險區域）的防護類型。隔爆外殼可將可能產生火花、電弧和危險溫度的電氣部分與周圍的爆炸性氣體混合物隔開，即使內部發生爆炸，外殼也不會損壞或變形，且爆炸火焰或熾熱氣體通過接合面間隙傳出時，不能引燃周圍的爆炸性氣體混合物。



二、結構設計

材質選擇：根據客戶要求，殼體可由壓鑄鋁、擠壓鋁或灰鑄鐵制成，這些材料具有良好的強度和耐腐蝕性。

優化結構：如外殼采用經過優化的灰鑄鐵材質，具有較少拐角和邊緣，結構堅固，非常耐用。

特殊設計：繞組配備有相間絕緣，適合在變頻器上運行；還可選擇配備封閉式制動系統或防冷凝加熱器等。



三、功能介紹

1）核心安全功能：隔絕爆炸風險，適應危險環境

這是防爆型電機與普通電機的本質區別，核心是通過設計阻斷 “電氣火源引燃爆炸性物質” 的路徑，確保在危險環境中穩定運行且不引發安全事故，具體包括：

隔爆 / 防塵防爆，阻斷爆炸傳播



針對氣體爆炸危險區域（如石油化工車間的可燃氣體環境），采用 “隔爆外殼” 設計：將電機內部可能產生火花、電弧的電氣部件（如定子繞組、接線盒）密封在高強度外殼內，即使內部因故障發生小規模爆炸，外殼也能承受壓力且不破裂；同時，外殼接合面的間隙經過精密計算，可使爆炸產生的高溫火焰 / 氣體在傳出時降溫至 “無法引燃外部可燃氣體” 的溫度，徹底阻斷爆炸傳播。



針對粉塵爆炸危險區域（如糧食倉儲、煤粉加工車間的可燃性粉塵環境），采用 “粉塵防爆外殼”：外殼具備防塵密封性，可防止外部可燃性粉塵進入電機內部（避免粉塵與內部高溫部件接觸引發爆炸），同時外殼強度能承受內部可能的粉塵爆炸壓力，避免外殼破損導致粉塵擴散加劇危險。



2）三相異步驅動，輸出穩定機械能

核心原理與普通三相電機一致：接入三相交流電源后，定子繞組產生旋轉磁場，磁場在轉子中感應出電流，電流與旋轉磁場相互作用產生電磁轉矩，驅動轉子旋轉，進而帶動外部負載（如泵、風機、壓縮機、輸送機）運轉，將電能轉化為機械能，為工業生產提供動力。

四、性能特點

多種防護等級：防護等級為 IP54-IP66，可防止灰塵進入，并能承受不同程度的水噴射，其中 IP66 防護等級可完全防止灰塵侵入以及大浪的侵襲。

多種耐熱等級：耐熱等級有 F 級（耐溫 155℃）或 H 級（耐溫 180℃），確保電機在高溫工況下穩定運行。

多種保護類型：保護類型包括 T4（表面溫度≤135℃）、T5（表面溫度≤100℃）、T6（表面溫度≤85℃）等，可滿足不同爆炸危險環境的溫度要求。

多種極數選擇：有 2 極、4 極、6 極和 8 極版本，可滿足不同轉速和轉矩要求。

電機保護配置：標配 PTC 熱敏電阻，也可使用熱敏開關或 PT100 傳感器，實時監測電機溫度，防止過熱損壞。

基本參數

大  ?。?3 – 315

熱等級：F 或 H

保  護：IP54 – IP66

防  爆：T4、T5 – T6



五、應用領域

石油化工行業：可用于驅動各類泵、壓縮機、攪拌機等設備，在輸送易燃易爆液體的離心泵中應用廣泛，保障生產過程的安全穩定運行。

煤礦及礦山行業：可驅動井下通風設備、提升機、采煤機等關鍵設備，確保井下空氣流通以及礦石和人員的安全運輸。

糧食加工及倉儲行業：在糧食烘干、輸送、倉儲等環節中，可用于驅動烘干機、皮帶輸送機、通風機等設備，有效防止因電機故障引發的粉塵爆炸事故。



六、主要型號

R3G 系列：屬于隔爆外殼或外殼保護型防爆電機，有 2 極、4 極、6 極等版本。

DCEx 系列：采用 “防爆加壓封裝” 技術，符合 Ex db eb IIC T4 Gb 防爆標準

HEW R3G 63K/2

HEW R3G 71K/2

HEW R3G 100V/2

HEW R3G 63K/4

HEW R3G 90L/40

HEW R3G 132M/4

HEW R3G 63K/6

HEW R3G 90V/6

HEW R3G 180L/6

DCEx 80 LH/6 K

DCEx 71 KP/4 K、

DCEx 71 KH/4 K
