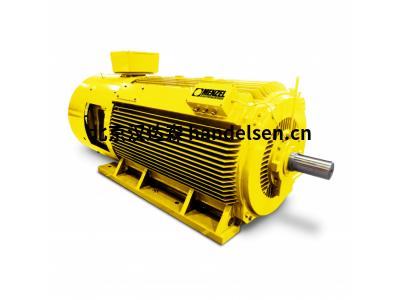

MENZELMEBSGR 系列標準設計 IC 411 三相滑環感應電機
MENZELMEBSGR 系列標準設計 IC 411 三相滑環感應電機
MENZEL 的三相滑環感應電機為銑削、破碎、壓制、起重機設施等過程中要求苛刻的驅動操作提供了完善的技術。
祁佳強 QQ:2850590582 手機:17744536447 電話:010-64714988-216 傳真:010-64714988-668 郵件:tk7@handelsen.cn |
![]() |
![]() |
我們的帶滑環轉子的三相電機在必須實現高啟動和分離扭矩或功率范圍的工業領域尤其需要,或者出現極端負載峰值以及需要相對于輸出的低啟動電流。
MENZEL的三相滑環感應電機可配備各種冷卻和保護系統。下文中描述的MEBSGR系列滑環電機屬于IC 3冷卻等級,稱為“表面冷卻”或“肋冷”。此外,我們還提供帶空氣-空氣熱交換器的電機(IC 411、IC 611 和 IC 616)、管冷 (IC 666)、開路冷卻 (IC 511)以及帶滑環轉子的水冷 (IC 01W) 三相電機。
建筑類型:IM B3, IM B35
防護等級:IP55,可選 IP65
電壓:從 230 V 到 13800 V
功率:高達 1200 kW
框架尺寸:從200到560
接線盒:上方,可旋轉 4 x 90°
住房: 帶鑄腳的抗扭灰口鑄鐵外殼
熱利用率:F/B
我們的帶滑環轉子的表面冷卻三相電機的定制設計可隨時進行。請將您的規格發送給我們!
帶滑環轉子的 IC 411 三相電機的可用額定電壓
此外,我們還可以根據要求實現所有偏差的特殊電壓和電壓公差。
50 Hz 時的標稱電壓
低電壓:220 V、230 V、380 V、400 V、420 V、500 V、690 V
中高壓: 3.000 V, 3.300 V, 5.000 V, 5.500 V/ 6.000 V, 6.300 V, 6.600 V, 10.000 V, 10.500 V, 11.000 V
60 Hz 時的標稱電壓
低電壓:440 V、460 V、480 V、500 V、525 V、575 V、690 V
中高壓:2.300 V、4.160 V、6.000 V、6.600 V、7.200 V、11.000 V、13.200 V、13.800 V
IC 3 冷卻等級三相滑環電機的優勢
物超所值
高效率因數
運行和維護成本低
耐用的軸承設計
安靜地運行
可靠性和長產品壽命
高承載能力
低噪音排放
MEBSGR 系列三相滑環電機 - 特性
帶滑環轉子的三相電動機通常具有啟動時高扭矩、低啟動電流和高負載時平穩啟動的特點。它們的轉速可以通過簡單的方法進行監控。
MEBSGR系列三相電機用于各種行業,如水泥、造紙、水管理或鋼鐵 - 需要高轉動慣量或電源較弱的應用。它們用作磨機、破碎機、碎紙機或精煉機等的驅動器。它們非??煽壳曳浅S袕椥?,這是由于其堅固的設計以及抗扭和抗振的電機外殼。
全球工業客戶都欣賞帶滑環轉子的 MENZEL 三相電機的有效性和更低的運營成本。MEBSGR系列以高材料質量、低損耗板材的使用和精致的設計給人留下深刻印象。所有這些因素都對電機的有效性產生了積極影響,這已經非常如此。使用大比例的軸承和耐用的設計也意味著這些電機的維護成本保持在非常低的水平。
MEBSGR 系列的設計和接線盒
滑環轉子室和電機保護
防護等級和絕緣
高品質滾子軸承和潤滑劑
低噪聲值和振動
額定功率、環境溫度和噴漆
三相滑環感應電機的典型應用:
用戶行業:
水泥行業
造紙工業
水管理
鋼鐵行業
原材料行業
IC 411 滑環電機通常驅動:
磨機驅動
破碎機和碎紙機驅動裝置
精簡器驅動
起重機驅動
輸送帶傳動
滑環感應電機的表面冷卻原理 (IC 411)
防護等級為 IP 55 的標準三相滑環感應電機具有 IC 411 冷卻。這種冷卻類型對應于表面冷卻電機的設計,其外殼具有散熱片和安裝在軸上的外部風扇。電機中產生的耗散熱量輸出到電機外殼,并通過散熱片由外部風扇的冷卻空氣排出。
IC 411 冷卻等級中帶滑環轉子的三相感應電機也被指定為肋冷電機。所有具有表面冷卻功能的滑環轉子電機通常都有獨立于旋轉的外部風扇。內部空氣回路也是獨立于旋轉的。
