Internormen TEF.426系列過濾器
Internormen TEF.426系列過濾器

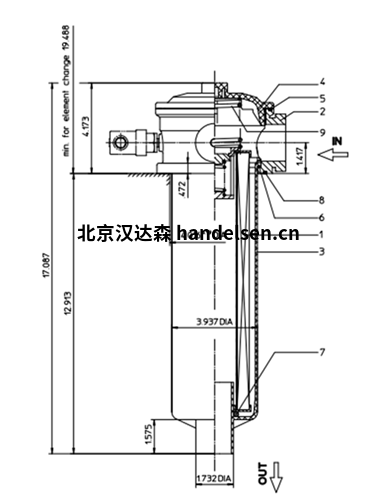

以上就是Internormen TEF.426系列過濾器技術數據、圖紙、特點的描述
Internormen TEF. 426. 10VG.16. S. P. -. FS. 7. -. E1. O. -. -，連接方式：SAE-法蘭 3000 PSI
TEF 426系列
145 PSI
Internormen描述：
回水過濾器系列TEF 426可以正常工作壓力高達145 PSI。壓力峰值將是被足夠的安全裕度所吸收。TEF過濾器直接安裝到儲液罐并連接到返回線。過濾器元件由星形，褶ated形組成過濾材料由內部支撐多孔芯管，并粘接到端蓋
用高質量的粘合劑。流量是從外面來的到里面。
用于清潔不銹鋼網狀元件或更換濾芯，取下蓋子，然后取出元素。網格元素不是保證在之后保持100％的性能清潔。
小于40 μm的過濾器使用一次性元件用紙或微玻璃制成的。精細過濾由于有5 μm（c）；較精細的過濾器元件請求。
伊頓過濾器元件被稱為穩定元件具有出色的過濾能力和高保持污垢的能力，因此使用壽命長生活。由于其實用的設計，回油過濾器易于維修。伊頓過濾器可用于石油基流體，硬件乳液，水乙二醇，大多數合成液和潤滑液。向工廠咨詢特定的流體應用程序。
更換濾芯時，可拆卸濾頭和濾杯之間的連接防止臟油流入油箱。
Internormen類型索引：
完整的過濾器：（訂購示例）
TEF。 426.10VG。 16. S. P.-。 FS。 7.- E1。 O.- -1 2 3 4 5 6 7 8 9 10 11 12 13 14
1個系列：
TEF =罐裝回油過濾器
2名義尺寸：426
3過濾材料：
80G，40G，25G不銹鋼絲網
25VG，16VG，10VG，6VG，3VG微玻璃
10P紙
4個濾芯的塌陷等級：
16 =?p232 PSI
5濾芯設計：
E =不帶旁通閥
S =帶旁通閥?p29 PSI
6.密封材料：
P =腈（NBR）
V =氟橡膠（FPM）
7濾芯規格：（見目錄）
-=標準
IS06 =對于HFC應用，請參見工作表編號。 31601
8過程連接：
FS = SAE法蘭3000 PSI
9.過程連接尺寸：
7 = 1?“
10過濾器外殼規格：（請參閱目錄）
-=標準
IS06 =對于HFC應用，請參見工作表編號。 31605
IS10 =用于ATEX，請參閱工作表編號。 68267
IS11 =用于采礦應用，請參見工作表編號。 40530
11 M1處的堵塞指示器：
-=無
O =外觀，請參見圖紙編號。 1616
E1 =壓力開關，請參閱表號。 1616
E2 =壓力開關，請參見表號。 1616
E5 =壓力開關，請參閱表號。 1616
PA =接地
M2處的12個堵塞指示器：
可能的指示器，請參見類型索引的位置11
M3處的13個堵塞指示器：
可能的指示器，請參見類型索引的位置11
14個永磁體：
-=無
M =帶磁鐵
要將指標添加到過濾器中，請使用相應的指標數據
表以查找指標詳細信息并將其添加到過濾器部件
型號代碼。
1.2。過濾器元素：（訂購示例）
01E。 425. 10VG。 16. S.P.-1 2 3 4 5 6 7
1個系列：
01E。 =根據公司標準的濾芯
2標稱尺寸：425
3-7請參閱類型索引完成過濾器
配件：
-SAE反向法蘭，請參見第11頁。 1652
Internormen技術數據：
工作溫度：14°F至+212°F
工作介質礦物油，其他介質應要求提供
工作壓力：145 PSI
打開壓力旁通閥：29 PSI
過程連接：SAE-法蘭3000 PSI
外殼材料標準：過濾頭AL，螺塞/濾碗玻璃纖維增??強聚酰胺
外殼材料IS10，類別2和3：過濾頭AL，螺塞/濾碗碳纖維增強聚酰胺
外殼材料IS11，類別M2：濾頭GG，螺塞鋼/濾碗碳纖維增強聚酰胺
密封材料： 橡膠（NBR）或氟橡膠（FPM），其他材料應要求提供
安裝位置：垂直
容量槽：.65加侖
根據《 2014/68壓力設備指令》 /《歐盟針對礦物油的要求》（第2類流體）分類，第4條，第2款。 3。
根據特定應用分類為ATEX指令2014/34 / EU（請參閱問卷表編號34279-4）。
