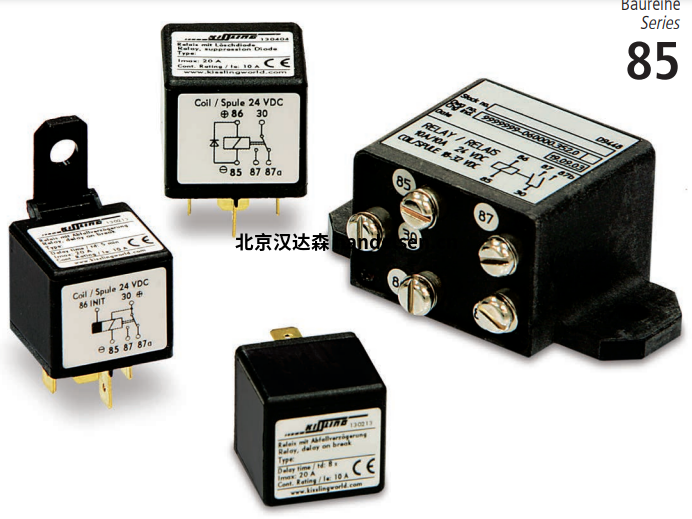

Kissling繼電器85系列
Kissling繼電器85系列
技術數據技術數據
常規數據環境特征
環境溫度-40°C至+ 85°C | -40°F至+ 185°F的溫度范圍
防護等級IP 54 IEC 60529防護
抗干擾性：根據DIN 40839（測試脈沖3，嚴重等級II，功能狀態A）抗干擾性：
接機延遲/頻率等DIN 40839（測試脈沖3，聚焦深度II，功能狀態A）接通延遲/頻率
抗干擾性：根據DIN ISO 11452-5（嚴重等級1）
輟學延遲iaw。 DIN ISO 11452-5（焦點深度1）延遲延遲
符合DIN ISO 11452-5（嚴重等級1），EN 61000-4-4（嚴重等級3）的EMC
aw DIN ISO 11452-5（焦點深度1），EN 61000-4-4（焦點深度3）
根據EN 55011和EN 50082-2 / iaw的CE認證。 EN 55011和EN 50082-2 CE認證
重量約32g
電氣數據|電氣特性
靜態電流最大值2 mA @ 24 VDC剩余電流
持續電流
常開觸點10 A觸點常開
常閉觸點5 A常閉觸點
過載電流過載
常開觸點20 A，1分鐘。聯系方式
常閉觸點15 A，1分鐘聯系NC
最小脈沖寬度（INIT） 100 ms脈沖寬度（INIT）
時間延遲自/從100 ms±5％開始
25°C時的精度/±2％時延精度
在-40°C時/至+ 85°C時±10％
對于需要較高電流的應用，我們建議|對于需要更高電流的應用，我們建議使用高達
小型繼電器，具有40 A的開關延遲，并且沒有插入式插座技術。 | 40安培，帶延時開關，無插入式插座技術。
使用壽命和接觸負載（12和24 VDC）|額定接觸負載（12和24/28 VDC）
主要聯系人主要聯系人
機械使用壽命，最長200,000個開關周期|循環機械壽命，最大
電氣壽命，最大100,000個開關周期|循環電氣壽命，最大
線圈數據|線圈數據
12伏直流| 24伏直流電
工作電壓8-15 VDC | 18-32 VDC電壓范圍
額定電壓12 VDC | 24 VDC標稱電壓
拾取電壓≥8 VDC | ≥18 VDC拾取電壓
壓差1 VDC至/到5.5 VDC | 2 VDC至/到10 VDC壓差
線圈電阻80Ω| 300Ω線圈電阻
自己的用電量|目前的消費
有源150 mA | 100 mA有源
無源1 mA | 1 mA無源
根據客戶要求提供特殊解決方案|根據要求特殊類型
帶時間延遲的小繼電器
具有時間延遲的多維數據集中繼
持續電流高達40A
Kissling是標準小型繼電器的公認供應商
具有切換延遲。
借助內置的微控制器電子設備，我們85系列的小型繼電器為用戶提供了多種不同的應用選項。
特殊功能是繼電器的斷開或閉合行為可實現的時間延遲。 這些延誤可以
從100毫秒到數小時不等，具體取決于客戶要求。 繼電器的激活也可以
可以實現頻率控制。
該系列的小型繼電器在12 VDC或24 VDC中作為轉換觸點
帶有保護電路。
典型應用：
• 商務車輛
•軍事
•建筑和農業機械
•鐵路
KISSLING是具有延時切換功能的標準化立方體繼電器的成熟供應商。
我們的85系列立方體繼電器通過集成
微控制器具有各種不同的可能應用。
具體特征是接機中可實現的時間延遲
和繼電器的脫落行為。 這些延遲可以編程
根據客戶的要求，從100毫秒到二十四小時不等
要求。 繼電器的激活也可以是頻率
根據需要進行控制。
該系列的立方體繼電器可提供12 VDC或24 VDC作為
通過電路保護進行轉換。
典型應用：
•商務車輛
•軍事
•建筑和農業機械
•鐵路
訂貨舉例
具有時間延遲的小型繼電器|具有時間延遲的多維數據集中繼| 85 3 07.2014
1系列|系列
2時間功能|延遲功能
0無定時電子| 0無延遲-電子
1提貨延遲|延誤1次
2輻射延遲（INIT LOW）| 2暫停延遲（INIT LOW）
5取決于頻率（僅24 VDC）| 5取決于頻率（僅24 VDC）
6跌落延遲（INIT HIGH）| 6暫停延遲（INIT HIGH）
7種特殊輸出功能| 7種特殊輸出功能
3線圈電壓|線圈電壓
1 12 V | 1 12伏
2 24 V | 2 24 V
4房屋版本|房屋選擇
0不帶安裝支架| 0不帶安裝支架
1個，帶緊固帶| 1帶安裝支架
5時域或保護電路|時間范圍或保護選項
小時H小時
M分鐘| M分鐘
S秒（從1 s到s的步長）| S秒（> 1秒，以秒為單位）
X毫秒（以100毫秒為步長）| X毫秒（以100毫秒為步長）
0，不帶滅弧二極管** | 0不帶抑制二極管**
帶滅弧二極管的|一個帶抑制二極管
F頻率（Hz）| F頻率（Hz）
6個3位數的時間/頻率信息| 3處時間申報/頻率規格
0沒有時間信息** | 0沒有時間聲明**
一百|一百
2十| 2個十
3個| 3個
