德國STüWE萬向聯軸器和內部鎖定單元
| 劉亞冰 QQ：2853369890 手機：18514427448 電話：010-64714988-173 傳真：010-84786709-667 郵件：sales63@handelsen.cn |
 |

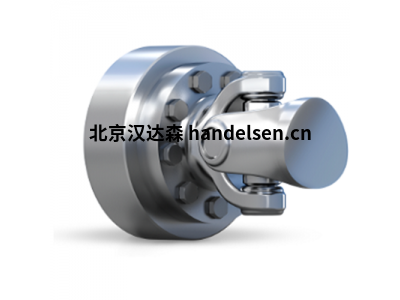

&&德國STÜWE萬向聯軸器：GF
連接標準萬向軸
GF型萬向軸法蘭非常適合將標準萬向軸連接到圓柱軸。它通過最佳的動力傳輸，簡單而快速的組裝以及在變化或沖擊扭矩時的牢固連接而脫穎而出。
另外，根據要求，STÜWE®還可以提供非標準的連接尺寸。
可以從Traceparts 和 Cadenas獲得CAD模型 。
德國STÜWE萬向聯軸器型號介紹：
GF 21
型號A / B
軸直徑
20-85 mm 傳遞扭矩0,12-9,52 kNm
法蘭螺栓也用于張緊
GF 22
型號A / B
軸直徑
65-220 mm 傳遞扭矩7-229 kNm
主要用于小直徑軸與大萬向軸法蘭的連接
GF 23
型號A
軸直徑
90-300 mm 傳遞扭矩13-507 kNm
主要用于連接大軸直徑
GF 23
B型
軸直徑
90-300 mm 傳遞扭矩13-507 kNm
主要用于連接大軸直徑
&&德國STÜWE內部鎖定單元：IS
各種類型的輪轂都可以使用內部鎖定單元組裝在常規軸上。在此過程中，每種類型都具有以下優點：自定心，自鎖錐角和通過預定心改善的真正同心度。
可以從Traceparts 和 Cadenas獲得CAD模型 。
德國STÜWE內部鎖定單元型號示例：
IS 1
軸直徑20-500 mm可
傳遞的扭矩0,3-880 kNm
安裝的小空間
擰緊時輪轂的運動
ISN 1
軸直徑20-500 mm可
傳遞的扭矩0.3-723 kNm
軸向固定
擰緊時輪轂不移動
IS 4
軸直徑
30-600 mm可傳遞的扭矩0.9-1266 kNm
，以實現盡可能高的扭矩
擰緊時輪轂不移動
IS 4.1
軸直徑
100-600 mm 傳遞扭矩11-903 kNm
減小的接觸壓力
特別適用于傳送帶鼓
輪擰緊時輪轂不移動
