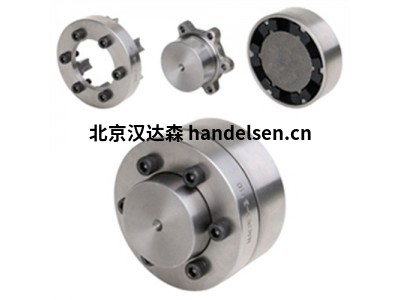

德國MADLER聯軸器



1、聯軸器

材質：輪轂：灰鑄鐵GG25 (GJL-250)。

墊圈：NBR，邵氏硬度80ºA,黑色。



扭轉彈性凸輪聯軸器，失效保護，具有阻尼效果。

MÄDLER® 版本經過改良：機械爪可延長使用壽命。根據不同尺寸，聯軸器采取無孔或預鉆孔。* The size 280 has different pilot bores: Pilot bore 52mm on the left side / 47mm on the right side. 定制的鉆孔和導向鍵槽需額外收費。

溫度范圍： -30ºC ~ +80ºC



Service: Katalogseite CAD-Daten



我們提供的3D模型設計, 圖片和技術圖紙僅供參考。

我們不對因為CAD數據產生的糾紛承擔任何責任。

( 有現貨庫存 / 根據訂單交貨。請我們)



產品 數量 Baugröße Drehmoment

60560001 58 19 57 - 19 24 58 - 40 2 - 4 42 20 20 8 5,5 5000 -

60560002 68 34 102 - 24 28 68 - 50 2 - 4 42 20 20 8 5,5 5000 0,744

60560003 80 60 180 - 30 38 80 - 68 2 - 4 62 30 30 10 5,0 5000 -



2、彈性聯軸器 MAEPEX® 三段式版本

材質：輪轂：灰鑄鐵GG25 (GJL-250)。

墊圈：NBR，邵氏硬度80ºA,黑色。



扭轉彈性凸輪聯軸器，失效保護，具有阻尼效果。帶螺栓式卡環?？刹鹦兜目ōh允許在不移動軸上的輪轂的情況下更換彈性體。

MÄDLER® 版本經過改良：機械爪可延長使用壽命。根據不同尺寸，聯軸器采取無孔或預鉆孔。* The sizes 250 and 280 have different pilot bores on each side. 定制的鉆孔和導向鍵槽需額外收費。

溫度范圍： -30ºC ~ +80ºC



Service: Katalogseite CAD-Daten



我們提供的3D模型設計, 圖片和技術圖紙僅供參考。

我們不對因為CAD數據產生的糾紛承擔任何責任。

( 有現貨庫存 / 根據訂單交貨。請我們)



產品 數量 Baugröße Drehmoment

60560305 110 160 480 33 - 48 38 110 86 62 2 - 4 82 40 34 20 7,0 5000 3,88

60560306 125 240 720 38 - 55 45 125 100 75 2 - 4 102 50 36 23,5 8,0 5000 6,12





3、用于MAEPEX聯軸器的備用彈性體。

材質：NBR，邵氏硬度80ºA,黑色。

根據不同聯軸器尺寸，數量為 4-8 件，成套出售。根據需要提供其

他硬度（邵氏硬度 65° A（較軟）或邵氏硬度 90° A（較硬））。

溫度范圍： -30ºC ~ +80ºC



Service: Katalogseite CAD-Daten



我們提供的3D模型設計, 圖片和技術圖紙僅供參考。

我們不對因為CAD數據產生的糾紛承擔任何責任。

( 有現貨庫存 / 根據訂單交貨。請我們)



產品 數量

60560101 58 4 21,5 11 9 7

60560102 68 5 21,5 11 9 9

60560103 80 6 20 10,5 10 12





4、德國MADLER外球面軸承UCFC（灰鑄鐵）

內圈由2個螺絲固定在軸上。除鋼板橡膠

密封件外，內圈上還安裝了旋轉式金屬潤滑

油圈。在正常的運轉條件下，軸承的潤滑

將貫穿整個使用壽命期。外圈固定在鑄鐵外

殼中的一個固定裝置周圍，以防旋轉。



我們提供的3D模型設計, 圖片和技術圖紙僅供參考。

我們不對因為CAD數據產生的糾紛承擔任何責任。

( 有現貨庫存 / 根據訂單交貨。請我們)



德國MADLER外球面軸承UCFC產品 數量 Typ Bohrung



62621200 UCFC 201 12 100 78 55,1 12 5 7 20,5 62 h9 28,3 12,7 10 9,9 6,2 0,85

62621500 UCFC 202 15 100 78 55,1 12 5 7 20,5 62 h9 28,3 12,7 10 9,9 6,2 0,85
