RINGFEDER提供卓越的鎖定裝置、阻尼解決方案和耦合系統，以滿足全球各行各業最苛刻的要求。

憑借近100年的專業知識和經驗，杰出的技術訣竅、一流的產品和服務質量以及非凡的客戶導向仍然是RINGFEDER公司戰略的基本基礎


金屬波紋管聯軸器GWB

高精度、扭轉剛性、無間隙——世界領先的RINGFEDER金屬波紋管聯軸器®GWB系列–非常適合必須以最高角度精度從軸到軸傳遞扭矩或旋轉運動的所有應用:機床和包裝機械的線性和主軸提升裝置、醫療和泵技術、測試臺、自動化、輸送和控制技術、機器人技術等等。由于采用不銹鋼制成的特有金屬波紋管，它們可以高效地補償徑向、軸向和角度軸偏差，從而確保傳動系統始終精確定位。環形輸送機的所有金屬波紋管聯軸器®GWB系列是無磨損和免維護的，非常容易安裝，高度緊湊的設計和低慣性矩。因此，無論用戶使用成熟的標準設計還是專門開發的定制設計，他們都可以同等程度地實現最大的成本效益和運行可靠性。

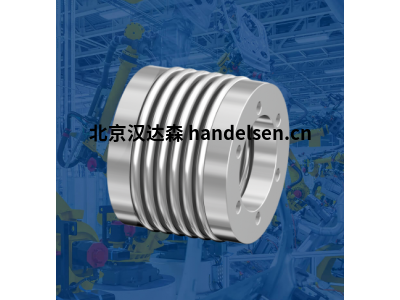

金屬波紋管聯軸器GWB CKN

“CKN”是給予客戶最大應用自由的生產系列。法蘭安裝提供了與元件建立連接或添加輪轂、法蘭和配件的多種可能性。根據所選的型號，CKN設計用于高達5000牛·米的高扭矩。



產品特性

扭矩的無間隙傳輸

高抗扭剛度，轉角傳遞精度高

不同扭轉剛度

緊湊的設計，低轉動慣量

不銹鋼制成的金屬波紋管

簡單安全的組裝

徑向、軸向和角度偏差的補償

無磨損、免維護、無停機時間

對-30°C到+100°C之間的溫度不敏感

0.1–5000牛米之間的標稱扭矩



描述

帶法蘭安裝的類型，用于各種連接和附件選項

12種尺寸

內徑d:22-145毫米

外徑D:46-230毫米

全長L:36-143毫米

腐爛。速度n最大:3000-13900/分鐘

轉矩T:22-5000N.m



優勢

通過單獨標記實現100%檢查和可追溯性

相同尺寸下扭矩更高

緊湊的設計

擴大口徑范圍

客戶特定的解決方案

更高的應用安全性，例如沒有錯誤的螺釘擰緊力矩

無間隙金屬波紋管聯軸器用于機械工程領域，在該領域，扭矩或旋轉運動必須以最高的角度精度從軸傳遞到軸。



帶軸向和垂直驅動的泵

高動態門戶驅動

主軸提升裝置

線性單位

包裝機械

工作母機

特殊機器



CKN系列

帶法蘭的金屬波紋管聯軸器



特征

不銹鋼制成的金屬波紋管

500號以下的輪轂由鋁制成，800-5000號輪轂由鋼制成

接觸面必須沒有油和油脂

不銹鋼可選特殊設計
