INA 線性滑軌滑塊KWVE15 有四排滾珠.適用于自動化生產線、數控機床等
INA 線性滑軌滑塊KWVE15 有四排滾珠.適用于自動化生產線、數控機床等
| 張文萍 QQ：2335451726 手機：18510570918 電話：010-64714988-197 傳真：010-84786709-667 郵件：sales96@handelsen.cn |
 |
 |

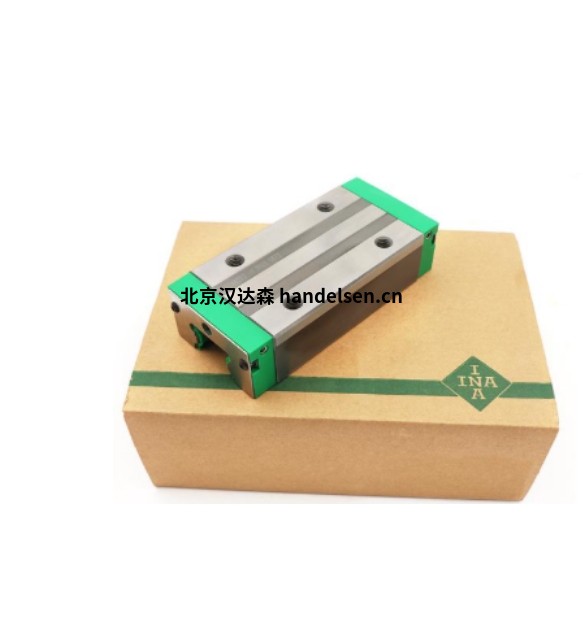

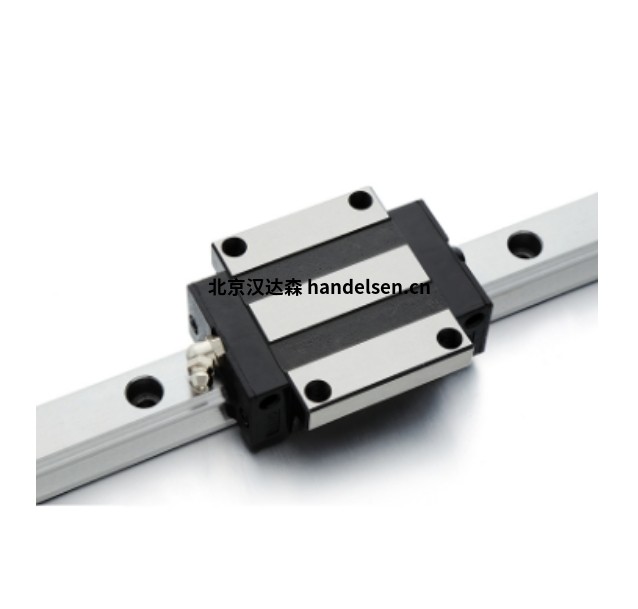

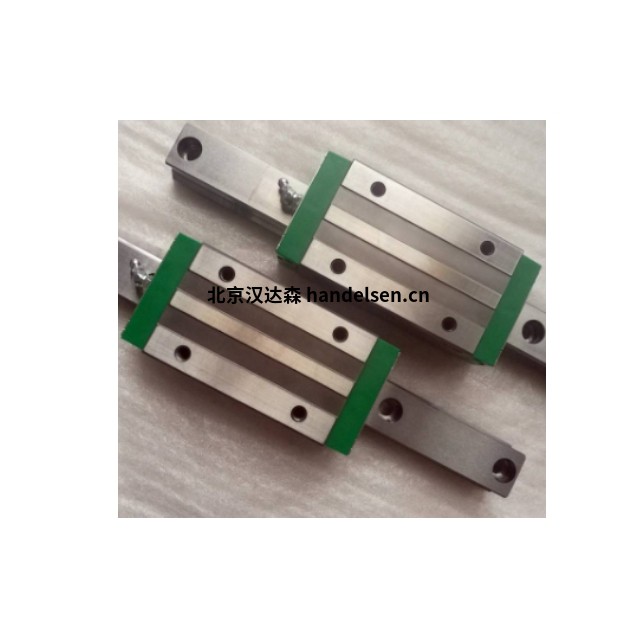

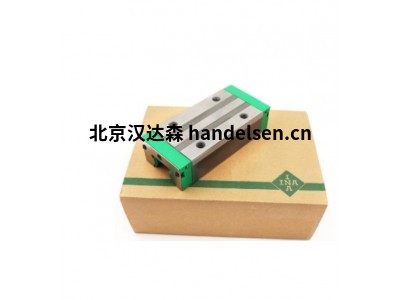

INA KWVE15 是一款線性滑軌滑塊，屬于低系列滑塊，有四排滾珠.適用于自動化生產線、數控機床、機器人、物料搬運等需要精確線性定位和導向的場合，能保證設備的運動精度和可靠性。
功能介紹
1）承載負荷：具有較高的承載能力，可承受徑向、軸向載荷以及各個軸的力矩，能滿足多種工況下的負載需求，適用于需要承載較重部件或承受較大外力的設備，如機床、自動化生產線等。
2）精確導向：采用精密制造工藝，能為設備提供精確的直線導向，保證運動部件沿著特定方向精準移動，可應用于對定位精度要求極高的場合，如數控機床的刀具進給系統、半導體制造設備等，有助于提高加工精度和產品質量。
3）順暢運動：滾動摩擦設計使其摩擦系數小，動摩擦與靜摩擦之差也較小，在低速往復運動或微調時能保持良好的控制性能，移動輕便，無爬行現象，可實現平滑、穩定的直線運動，適用于需要頻繁啟停和精確速度控制的應用，如自動化裝配設備。
4）適應高速運行：可適應較高的運行速度和加速度，根據工作條件，速度可達 360m/min，加速度可達 150m/s²，能滿足一些高速運動場景的需求，提高設備的工作效率。
5）延長設備壽命：具備良好的密封性能，標準的密封條和滑塊兩端的彈性密封可有效防止灰塵、雜質等進入，減少部件磨損，延長潤滑脂壽命，同時其優化的潤滑設計可節約潤滑劑，部分情況下可實現免維護，從而延長設備整體使用壽命，降低維護成本。
6）安裝便捷：導軌采用大圓弧設計，易于安裝和調整直線度，能夠降低安裝難度，提高安裝效率，便于在各種設備中快速裝配使用。
基本參數
尺寸參數：導軌寬度為 15mm，滑塊長度約為 61.2mm，滑塊寬度 47mm，安裝高度 24mm。
負載能力：基本額定動載荷為 7200N，基本額定靜載荷為 14500N，繞 X 軸的額定靜扭矩為 150Nm，繞 Y 軸和 Z 軸的額定靜扭矩均為 100Nm，能承受一定的徑向和軸向載荷。
精度等級：精度等級有 G1、G2、G3、G4 等多種可選，可滿足不同精度要求的應用場景。
預載等級：預載等級有 V0、V1、V2 等，通過選擇不同預載等級，可減少或消除間隙，提高運動精度和剛性。
材料與結構：通常由鋼和塑料等材料制成，采用四排滾珠結構，具有緊湊堅固的設計，能在有限空間內提供穩定的線性運動。
工作溫度范圍：一般為 - 10℃到 + 80℃或 - 10℃到 + 100℃，具體取決于型號，可在一定溫度環境下穩定工作。
應用領域：
適用于自動化生產線、數控機床、機器人、物料搬運等需要精確線性定位和導向的場合，能保證設備的運動精度和可靠性
1)自動化生產線：在自動化生產線中，對工件的傳輸和定位精度要求較高，INA 滑塊 KWVE15 能提供精確的直線運動導向，保證工件在各工序間準確傳輸，提高生產效率和產品質量。
2)小型精密設備：如小型數控機床、精密儀器等，該滑塊尺寸緊湊，可在有限空間內提供穩定的直線運動，滿足這些設備對高精度、小體積的要求。
3)工業機械：適用于各類工業機械，如車床、磨床等。它能為機床的工作臺、滑板等部件提供高精度直線運動，確保機床的加工精度，保證加工零件的尺寸精度和表面質量。
4)機器人領域：可用于機器人手臂，幫助實現精確的直線運動，使機器人手臂能夠更準確地完成抓取、放置等動作，提高機器人作業的精度和效率。
5)物料輸送設備：在 conveyor systems 等物料輸送設備中，能使輸送平臺或托盤等平穩運行，實現物料的順暢傳輸，減少輸送過程中的偏差和卡頓。
6)印刷包裝機械：印刷和包裝機械在工作過程中需要精確的直線運動來保證印刷質量和包裝精度，KWVE15 滑塊可用于這類機械的相關部件，確保紙張或包裝材料的精確輸送和定位。
7)醫療機械：如醫療檢測設備、小型手術器械等，要求運動部件具有較高的精度和穩定性，INA 滑塊 KWVE15 能夠滿足這些要求，為醫療機械提供可靠的直線運動支持。
型號規格
KWVE15B-S線性滑軌滑塊
KWVE15B-ESC線性滑軌滑塊
KWVE20B線性滑軌滑塊
KWVE20BH線性滑軌滑塊
KWVE25B-ESC線性滑軌滑塊
KWVE25B-H線性滑軌滑塊
KWVE30-B-S線性滑軌滑塊
KWVE35B-EC線性滑軌滑塊
KWVE45B-ESC線性滑軌滑塊
KWVE55B-S線性滑軌滑塊
KWEM07-C線性滑軌滑塊
KWEM09-G1線性滑軌滑塊
KWEM12-WL線性滑軌滑塊
KWEM15-W線性滑軌滑塊
KUSE25H線性滑軌滑塊
KUSE25HL 線性滑軌滑塊
RWU25線性滑軌滑塊
RWU35線性滑軌滑塊
RWU45線性滑軌滑塊
RWU55線性滑軌滑塊
KUVE15BKTHL線性滑軌滑塊
KUVE30BNL、
KUVE35BKTL
