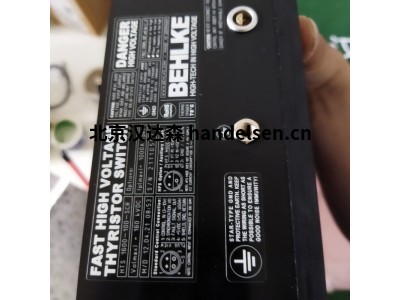

Behlke晶閘管高壓開關HTS 60-100-SCR通過TTL 觸發脈沖觸發
| 李鵬濤 QQ：3225959274 手機：18519813516 電話：010-64714988-177 傳真：010-84786709-667 郵件：sales24@handelsen.cn |
 |
 |
堅固且價格低廉的 HV 開關，用于放電應用以及與快速高壓 FDA 續流二極管相關的阻尼正弦振蕩的產生
Behlke高峰值電流能力
高的 di/dt 且不影響可靠性和預期壽命具有單獨柵極驅動的單個 SCR 的數量
非常耐過載
通過簡單的 TTL 觸發脈沖 (2-5 V) 輕松觸發
非常緊湊和重量輕
各種冷卻選項
應用說明： 與具有非常有限的dv/dt和di/dt能力的古典圓盤晶閘管開關不同，快速BEHLKE晶閘管開關模塊由大量的小型晶閘管芯片（具體類型最多可達到1000個單個晶閘管）組成，這些芯片并聯和串聯連接，從而將極端的dv/dt和di/dt有效地分配到單個晶閘管的非關鍵值。每個單個晶閘管都有自己的高度同步和隔離的門極驅動器。這使得門極布線可以非常短，并避免了傳統晶閘管開關設計中已知的危險熱斑。BEHLKE晶閘管開關可以在最高的物理可能的di/dt和dv/dt率以及最高的可能峰值電流下安全運行，而其使用壽命沒有任何可測量的下降。BEHLKE 晶閘管開關真正由門極控制，不會從負載電路中汲取觸發能量。這使得從幾乎 0 V（提供足夠的插入電流）到最大電壓的可靠切換成為可能，沒有任何限制。
所有BEHLKE晶閘管開關均可選配接地冷卻法蘭（選項GCF）、鍍鎳銅冷卻翅片（選項CF）、石墨冷卻翅片（選項CF-GRA）、陶瓷冷卻翅片（選項CF-CER）、水冷卻（選項ILC）、非導電冷卻劑的直接液體冷卻（選項DLC）或陶瓷冷卻表面（選項CSS）。為了防止在高電壓電位下冷卻翅片產生電暈放電，我們建議在40 kV以上的電壓下使用直接液體冷卻（選項DLC）、陶瓷冷卻翅片（選項CF-CER）或水冷卻（選項ILC）
進行冷卻。
進行冷卻。
HTS 40-1000-SCR
HTS 60-1000-SCR
HTS 60-100-SCR
HTS 60-200-SCR
HTS 80-200-SCR
HTS 80-500-SCR
HTS 80-1000-SCR
HTS 100-1600-SCR
HTS 120-200-SCR
HTS 120-500-SCR
HTS 120-1600-SCR
HTS 120-100-SCR
HTS 150-200-SCR
HTS 160-200-SCR
HTS 160-500-SCR
HTS 160-200-SCR
HTS 160-1600-SCR
HTS 200-800-SCR
HTS 220-800-SCR
HTS 220-1000-SCR
HTS 220-1200-SCR
