德國Janitza能量分析儀UMG 806具有剩余電流測量功能



一、產品概述

Janitza多功能能量分析儀是一款緊湊且經濟化得測量儀器。模塊化 DIN 導軌測量設備，具有剩余電流測量功能。對剩余電流的持續監控能夠及早發現危險的故障電流，從而避免系統損壞和生產停機。并具有 Modbus RTU。它提供了測量和記錄剩余電流等功能的能力。通過持續監測剩余電流，可以及早發現危險的剩余電流，避免系統損壞，包括生產停機。UMG 806 可以通過以太網通信模塊進行擴展。

另一個優點是測量設備和模塊的緊湊設計。這樣可以優化配電盤柜中通常稀缺的可用空間

UMG 806 能量測量設備具有兩種可用型號：UMG 806-LP 和 UMG 806，為您提供的靈活性和適應性。

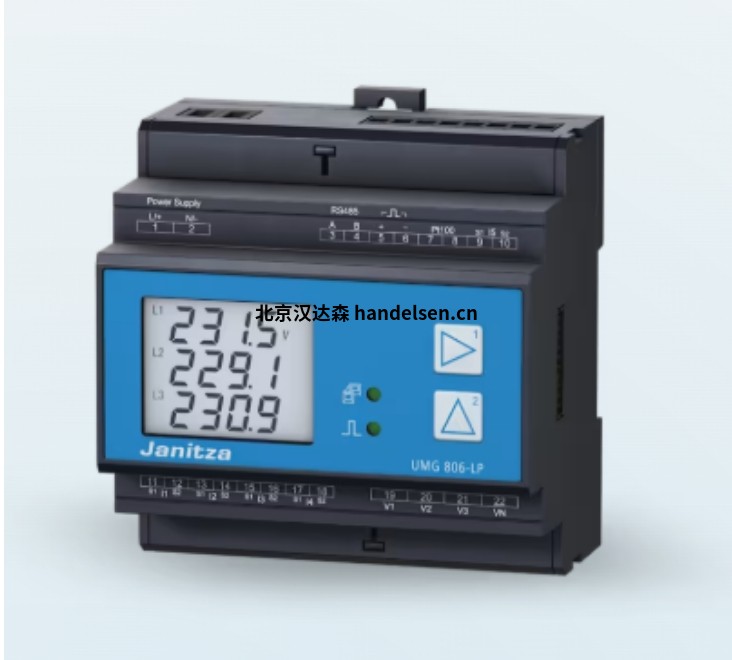

UMG 806-LP

UMG 806-LP 為低功耗轉換器的連接提供測量輸入。這些轉換器的特點是次級側輸出電壓極低。由于變壓器電纜上的電平信號較低，變壓器的二次側在開路運行時不得短路。這提高了安裝過程中的安全性，同時也使集成變得更加容易。此外，低功率變壓器通常比許多傳統類型的變壓器更具成本效益，使其成為更具成本效益的替代品。

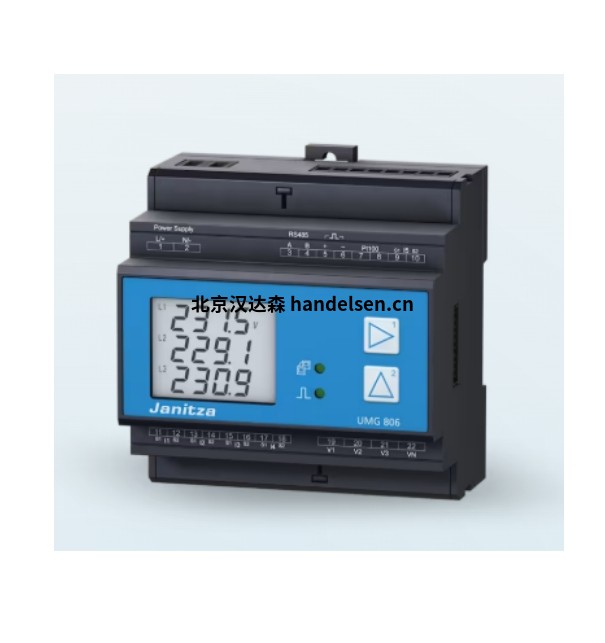

UMG 806 型

UMG 806 非常適合已將傳統變壓器安裝到系統中的情況。它可以無縫集成到現有的測量基礎設施中。



二、主要功能

1）電能質量

評估電能質量的重要基本參數

2）RCM剩余電流檢測

剩余電流檢測，用于保護人員和消防

3）模塊化

改裝以太網接口以及附加輸入和輸出



三、UMG 806 的主要特點

1)外設

通過電流互感器 1/5 A 或 333 mV 低功耗轉換器提供 4 個電流測量通道

剩余電流檢測

熱敏電阻輸入

脈沖輸出

2)電能質量

諧波電流高達31次諧波

4 MB 內部數據存儲器

3)能量消耗

數字阻力指示器

電氣特性和能耗

4)通用應用范圍

適用于所有行業的頂帽導軌

5)通信

板載 Modbus RTU

Modbus-TCP – 每個模塊

SNMP V2c – 每個模塊

6)剩余電流監控

板載 RCM 輸入

可調節的極限值，超過時會發出警報



四、技術參數

1）基本參數

凈重： 大約300 g（0.66 lb）

設備外形尺寸：寬 =90 mm（3.54 ），高 =90 mm（3.54 in）， 深 =63.5 mm（2.5 in）

節距單位：5 TE

電池型號：Li-Mn CR1632，3 V

背光燈壽命：45000 h（初始亮度的50%）

安裝位置：任意

耐沖擊性：依據IEC 62262標準為IK0

溫度-30° C (-22 °F)  至 +80° C (176 °F

電源電壓AC:100 V - 300 V 50/60 Hz / DC:100 V - 300 V OVC III

功率消耗：7 VA / 3 W



2）電壓測量

三相四線制系統，額定電壓：

277 VLN / 480 VLL (+/-10%)，符合IEC標準

277 VLN / 480 VLL (+/-10%)，符合UL標準

三相三線制系統（接地），額定電壓：

480 VLL (+/-10%)，符合IEC標準

480 VLL (+/-10%)，符合UL標準

額定沖擊耐受電壓：4 kV

測量范圍L-N： 0 ..300 V（過電壓520V）

測量范圍L-L： 0 ..520 V（最大過電壓900V）

分 辨 率：0.1 V

波峰系數：2（基于測量范圍230 V L-N）

阻    抗：>1.7 M?/相

采樣頻率8 kHz / 相



3)電流測量（../1 A）（../5 A）

額定電流：1 A / 5 A

通    道：4

測量范圍：0.01 ..6 Aeff

波峰系數：2（基于額定電流）

分辨率：1 mA

額定沖擊耐受電壓：4 kV

功率消耗大約： 0.2 VA

采樣頻率：8 kHz



4)RCM電流測量 (I5)

額定電流：40 mA

測量范圍：0 ..500 mAeff

吸合電流：0.01 mA

分辨率：0.01 mA

波峰系數：1.141（基于500 mA）

表觀電阻：0.75?

過載1秒鐘：5 A

永久過載：1 A

過載20 ms ：10 A



五、產品應用

多功能能量分析儀 UMG 806 特別適用于這種細粒度測量，具有成本效益，并且可以輕松集成到現有系統中。

使用 UMG 806，您可以快速響應網絡故障或事件，例如欠壓或過壓。這是避免代價高昂的損壞和停機的關鍵。識別偏差并快速識別干擾源。通過 UMG 806 準確、連續地監控能量流和電能質量使之成為可能。積極主動地提高系統的效率和保護。
