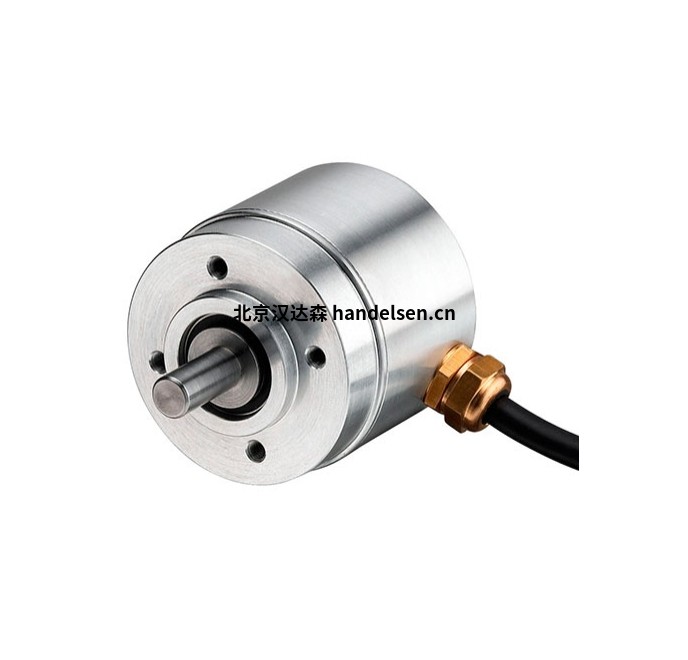

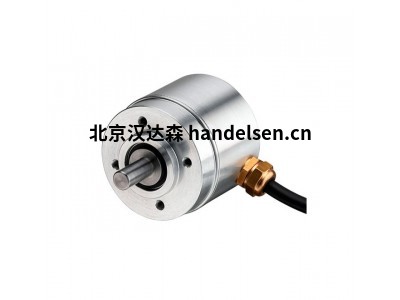

德國Hengstler絕對編碼器 ACURO AC36帶有多圈齒輪箱和光學掃描功能

一、產品概述

AC 36是一款絕對式光學編碼器，具備真正的齒輪式多圈、光學傳感技術和36毫米直徑。配備實心軸后，AC36在機械上兼容所有常見的增量式編碼器。其緊湊的設計使得可以直接替換合適的增量式編碼器。因此，絕對式編碼器的先進技術被應用于設備工程以及醫療工程領域。其機械設計由兩個球軸承支撐的機械軸組件構成。AC36 補充了 ACURO-工業系列，具有小巧的機架尺寸，且性能與58 毫米版本相同。

BisS接口：在其同類產品中獨樹一幟的是，AC36通過雙向同步接口提供完全數字化的位置數據，可達22位(單圈)和12位(多)，時鐘速率可變，達10 MHz。這對應于單圈分辨力超過130 000個測量步。通過SSI接口實現了向后兼容性，同時每轉周期內包含2048個sinecosine周期。

集成診斷系統AC 36 基于最新的 OptoAsic技術，并采用先進的診斷概念。連續的合理性檢查控制著每個增量階段的內部信號處理。代碼檢查確保編碼器信號逐位準確地代表所測量的旋轉。此外，編碼器的運行溫度可以測量、讀取并經由具有8位分辨率(1C)的警示位進行監控。對運行溫度的監控和控制確保了LED 的最長使用壽命。潛在的故障會通過警示位及早顯示出來。

二、常規技術參數：

產品系列：AC36型

訂購信息：旋轉編碼器AC36

功能/應用：絕對

科技：光學的

標準:UL、CE

絕對編碼器AC36-Biss/SSI;

外殼直徑:38.1毫米

軸直徑:6毫米(實心軸)8 毫米(輪轂軸)

法蘭(外殼安裝):導引法蘭，牽引繩

軸輸入保護等級(EN 60529):IP50或IP64

外殼防護等級(EN 60529):IP64

安裝軸(輪轂軸)的軸向游隙:士 0.5毫米

配合軸(轂軸)的徑向跳動:士 0.05 毫米

速度：10,000 轉/分鐘(連續)12,000轉/分鐘(短期

啟動扭矩典型值：<1牛米(在20°c)

轉動慣量：ca.2,5 x 10' kgm2

振動耐受性(DIN EN60068-2-6)：100米/秒2(10..2000赫茲)

抗沖擊性(DINEN60068-2-27)：1000 米/秒”(6毫秒)

工作溫度：-40°C.. +100°C

存儲溫度：-25 ℃C.+85°C

重量：ca.80克(ST)/130克(MT)

連接方式：電纜，軸向或徑向

供電電壓：直流電 5V士5%/+10% 直流電 7-30V

無負載典型電流：100毫安(ST)，150毫安(MT)

允許負載：30 毫安

單圈分辨率：12-22位

多圈分辨率：12 位

輸出代碼：灰度，二進制

驅動：時鐘和數據/RS485

增量信號：正弦-協數1VPP

脈沖數量：2.048

3dB限制頻率：500千赫茲

絕對精度(典型值)：±35”

報警輸出：報警位(SSI選項)，警告和報警位(BiSS)

三、產品系列

ACURO AC36

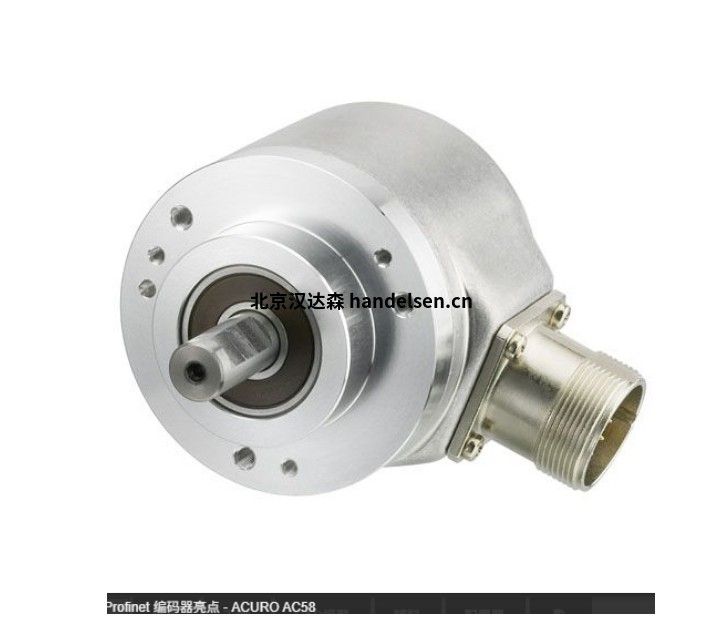

ACURO AC58

ACURO AC59

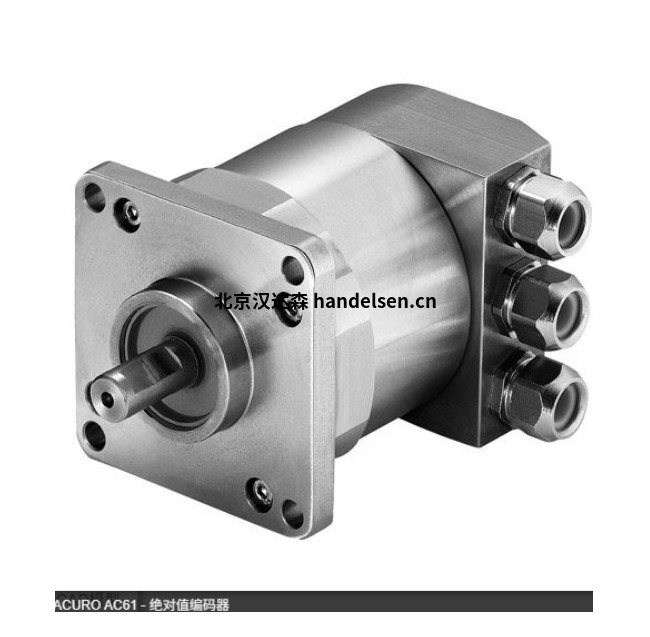

ACURO AC61

ACURO AM34

ACURO AD34

ACURO AD35

ACURO AD36

ACURO AD37

ACURO AD58

ACURO AR60

ACURO AR62

ACURO AR63

ACURO AX65

ACURO AX70

ACURO AX71

ACURO AX73
