德國HIMMEL扁平電機K55采用全封閉和表面冷卻設計

一、產品概述

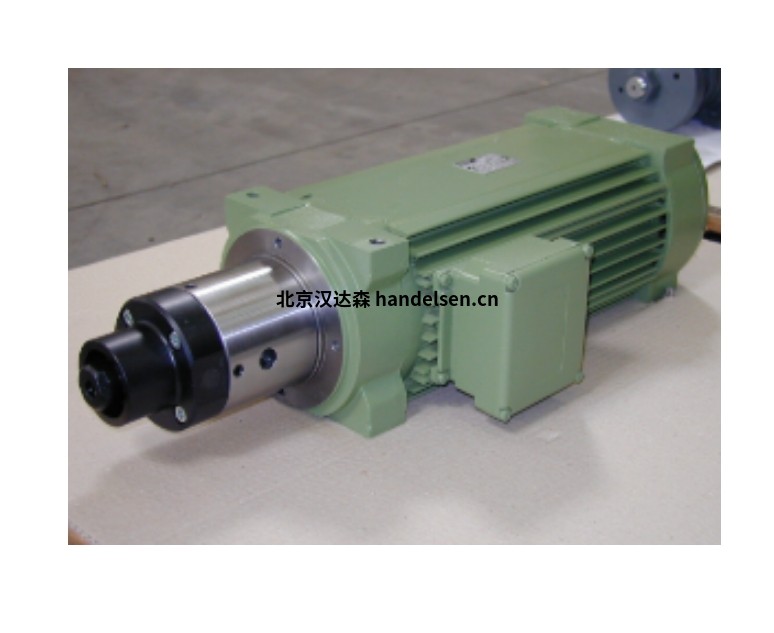

HIMMELFlat 電機采用緊湊且節省空間的設計，非常適合銑削、切割、劃線、鏜孔、鋸切、削片和磨削 既適用于對驅動單元的作精度和性能要求較高的復雜重型機床系統，也適用于需要經濟實惠且可靠的驅動解決方案的簡單機床系統。

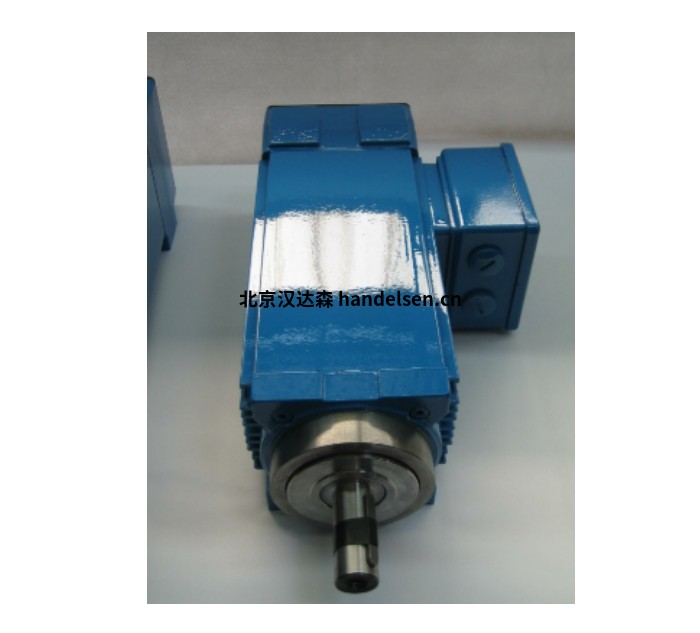

電機采用扁平設計，結構緊湊且節省空間，非常適合安裝空間有限的場合。接線盒由抗沖擊塑料或鋁壓鑄制成，可直接連接插頭，最大可達 25 安培。電機為全封閉和表面冷卻設計，運行精度高，平穩性好，能為設備提供穩定的動力輸出。

電機外殼采用鋁合金材質，具有重量輕、散熱性能好的優點，能有效降低電機整體重量，便于安裝與運輸，同時良好的散熱性能有助于提高電機的運行效率與穩定性。軸承驅動端（AS/DE）采用雙列角接觸球軸承，能有效承受徑向和軸向載荷，確保電機在高速運轉時的穩定性；非驅動端（BS/NDE）則采用簡單軸承，在保證基本支撐功能的同時，降低了成本與結構復雜性。

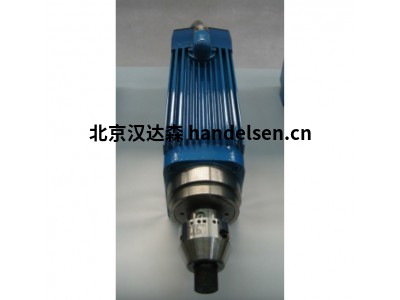

輸出軸通常為不銹鋼或優質碳鋼，輸出軸直徑為 30mm，長度達 68mm（自由軸端），并帶有 M16 左旋和 M12 右旋的螺紋，軸上配備平行鍵，增強了軸與傳動部件之間的扭矩傳遞能力。

二、產品優勢

緊湊且節省空間的設計

運行精度高，平穩性高

高性能

轉速從 1000 rpm 到 24,000 rpm

IP54 標準防護等級

使用集成風扇進行自冷卻

適用于變頻器作

三、技術參數

功率： 0.6KW 至 5.0KW

轉速： 3000r/min 至 18000r/min。

防護等級：可達到 IP54、IP55 或 IP65。

繞組保護：可配備 PTC 或 PTO（WT）保護。

接線盒：由抗沖擊塑料或鋁壓鑄制成，可直接連接插頭，最大可達 25 安培。

緊固件：通常采用 DIN6388 或 DIN 6499 標準。

運行模式：運行模式可能為 S6 - 75%，即負載持續率為 75%。

絕緣等級：絕緣等級一般為 F 級。

四、產品應用

木材工業

家具行業

林業

木材加工

鋁加工

塑料加工

玻璃加工

石材加工

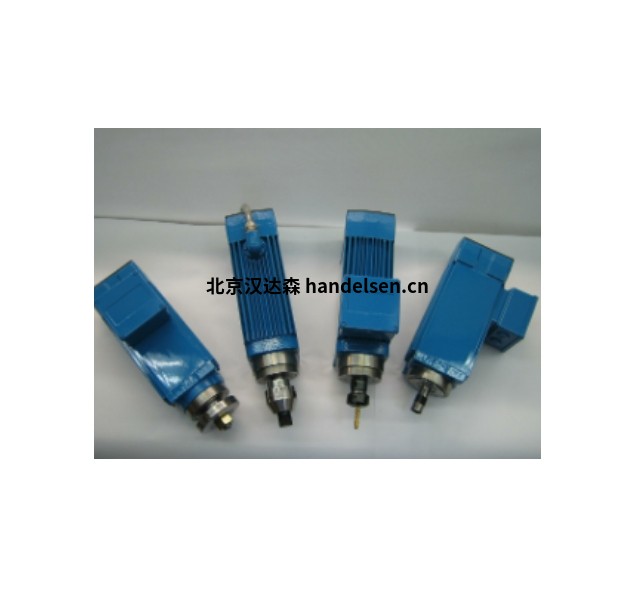

五、產品系列（ K55、K62、 K75、 K90、K112、K160）

型號 K55

功率：0.6 kW 至 5 kW

轉速：3,000 rpm 至 18,000 rpm

型號 K62

功率：0.5 kW 至 12.5 kW

轉速：1,500 rpm 至 24,000 rpm

型號 K75

功率：1.6 kW 至 24 kW

轉速：1,500 rpm 至 12,000 rpm

型號 K90

功率：5.5 kW 至 31 kW

轉速：1,500 rpm 至 9,000 rpm

型號 K112

功率：5.5 kW 至 60 kW

轉速：1,000 rpm 至 6,000 rpm

型號 K160

功率：45 kW 至 115 kW

轉速：3,000 rpm 至 6,000 rpm
