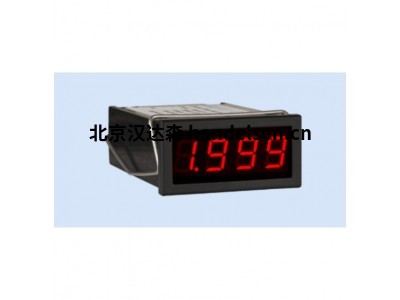

德國Schwille Elektronik數字內置儀器 DPM 224 系列
一、產品概述
| 張文萍 QQ：2335451726 手機：18510570918 電話：010-64714988-197 傳真：010-84786709-667 郵件：sales96@handelsen.cn |
 |
 |
Schwille Elektronik GmbH 的數字內置儀器代表著精度和可靠性。它們為測量和控制技術的廣泛應用提供現代化的顯示和監控功能。由于其緊湊的設計、用戶友好的操作和高測量精度，它們是要求苛刻的工業和商業應用的理想解決方案。
二、產品規格
測量裝置/測量速率 3 1/2 位數字 / 2.5 米/秒
顯示類型/高度/顏色 LED / 10 毫米 / 紅色
零點設置 自動
極性顯示 自動“-”字符
供 應 24 伏直流 （18 – 35 V）
共模抑制 CMRR 更好 80 dB
過載電壓 10 速，最大 250 Vss
工作溫度 – 10 °C.... + 50 °C
隔 離 1000伏直流電
防護等級正面 IP 50 符合 DIN 40050
防護等級后 IP 00 符合 DIN 40050
小數點設置 可內部選擇
后連接類型 焊接端子/端子
安 裝 快速釋放支架
外殼尺寸 高 x 寬 x 深 24 x48 x 67 米
三、產品介紹
1.直流電壓
中心儀器具有全±范圍，最大顯示數字為 1999 位。精度：讀數的 1 位±± 0.1%。設備經過工廠校準。使用 P10 修剪器± 1% 的微調。
訂貨號 類型/面積 顯示 日/歐姆
224-001 DPM 224 / 200 mV 直流 199,9 1 米
224-002 DPM 224 / 2000 mV 直流 1999 1 米
224-003 DPM 224 / 2 mV 直流 1,999 1 米
224-004 DPM 224/20V 直流 19,99 1 米
224-005 DPM 224 / 200 V 直流 199,9 1 米
2.直流電
中心儀器具有全±范圍，最大顯示數字為 1999 位。精度：讀數的 1 位±± 0.2%。設備經過工廠校準。使用 P10 修剪器± 1% 的微調。壓降最大 200 mV。通過外部分流器獲得更高的電流。
訂貨號 類型/面積 顯示 日/歐姆
224-020 DPM 224 / 200 uA 直流 199,9 1000
224-021 DPM 224 / 2 mA 直流 1,999 100
224-022 DPM 224 / 20 mA 直流 19,99 10
224-023 DPM 224 / 200 mA 直流 199,9 1
224-024 DPM 224 / 2000 mA 直流 1999 0,1
224-025 DPM 224 / 2 A 直流 1,999 0,1
3.模擬信號
使用這些儀器，可以從標準化的電壓或電流信號中顯示各種值。顯示與模擬值呈線性關系。
訂貨號 類型/面積 顯示
224-008 每分鐘分壓 224 / 0 – 10 伏直流 000 – 您選擇
224-009 每分鐘分壓 224 / 0 – 10 伏直流 ±您選擇的區域
224-027 每分鐘交互 224 / 0 – 20 毫安直流 000 – 您選擇
224-028 每分鐘交互 224 / 0 – 20 毫安直流 ±您選擇的區域
224-029 DPM 224 / 4 – 20 mA 直流 ±您選擇的區域
4.機械尺寸
外殼類型 正面：高 x 寬：24 x 48 毫米
安裝深度：長：67 毫米
前面板開孔：高 x 寬：22 x 45.5 毫米
四、產品明細：
DPM 224 系列
DPM 335 系列
DPM 338 系列
DPM 524 系列
DPM 535 系列
DPM 635 系列
DPM 645 系列
DPM 725 系列
DPM 780 系列
