Admotec Rotasyn 標準旋轉變壓器無框系列RO2613
一、公司簡介
二、產品介紹
| 張文萍 QQ：2335451726 手機：18510570918 電話：010-64714988-197 傳真：010-84786709-667 郵件：sales96@handelsen.cn |
 |
 |
Admotec 成立于 1987 年，旨在為原始設備制造商開發、設計、制造和銷售運動和位置傳感器和傳感器。Admotec 致力于將領先的磁性技術和制造技術應用于生產高性能、經濟高效的解決方案，用于測量線性和旋轉位置、速度和角度，適用于各種航空航天、汽車和工業應用。
ADMOTEC 開發和生產精密磁傳感器，為航空航天、汽車、核能、重型磨機和一般工業應用的苛刻條件提供高性能。Admotec 致力于將領先的技術和制造技術應用于生產經濟高效、高性能的解決方案，用于測量旋轉位置、速度和角度。
Admotec 總部位于瑞士蘇黎世。為了確保為客戶提供質量，Admotec Precision 通過了 IQNet 認證。此認證還意味著遵守 ISO9001
二、產品介紹
旋轉變壓器可以使用數字處理器提取速度、加速度和加加速度。這些是通過區分相對于時間的角度或位置獲得的。有了這些數據，可以理解和糾正許多軸控制問題。

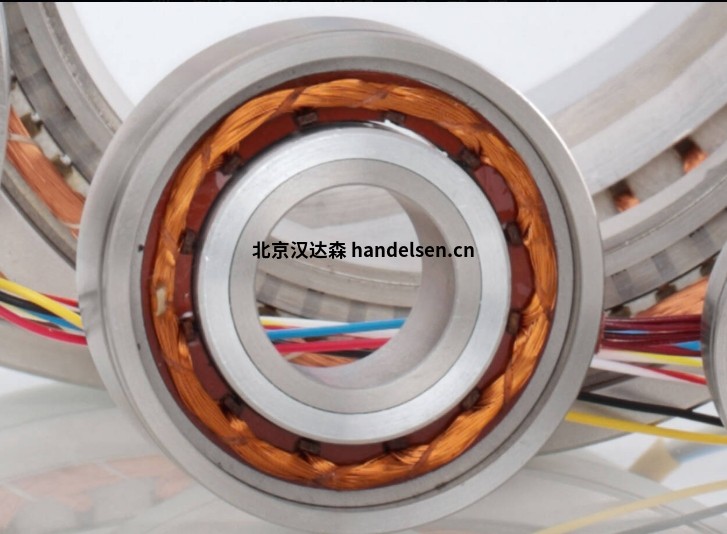

Admotec 的位置傳感器技術（旋轉變壓器技術）生產的旋轉變壓器零件較少，轉子實心，沒有槽、繞組，也不需要旋轉變壓器。與其他可變磁阻旋轉變壓器不同，Rotasyn 利用恒定氣隙，因此對偏心率和雜散磁場不太敏感。它直接與標準旋轉變壓器數字 （R/D） 轉換器連接。

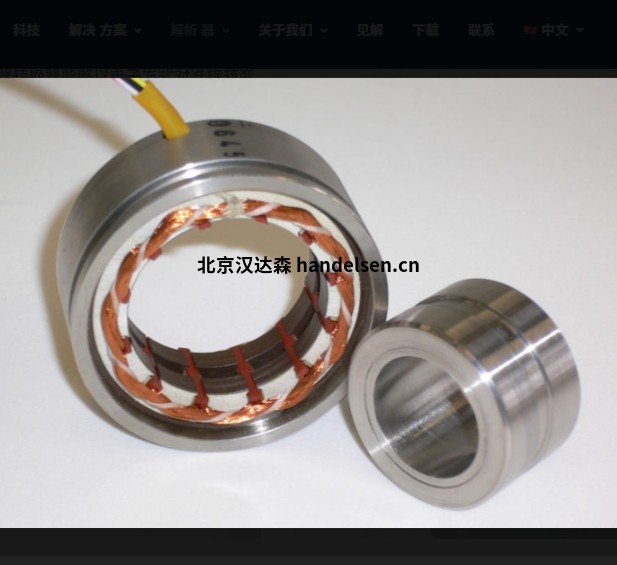

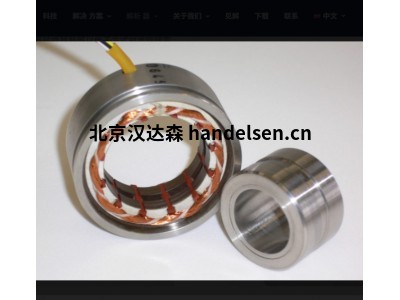

與傳統的無刷旋轉變壓器不同，Rotasyn 位置傳感器技術在定子中同時具有初級和次級繞組，因此不需要變壓器——Rotasyn 本質上是無刷的！傳輸的能量仍然具有磁性，從初級線圈通過氣隙到達實心轉子的正弦形狀磁極。Rotasyn 類似于旋轉可變差動旋轉變壓器 （RVDT），其中轉子充當完成磁通路徑的磁閥。
通過間隙的總磁通量是恒定的 — 轉子決定定子孔內發生耦合的角度位置，從而確定輸出信號的相對幅度
帶有實心轉子的 Rotasyn 概念通過在氣隙中放置非磁性膜，為設計無摩擦密封的角度傳感器開辟了新方法。這種鋼膜密封地包裹著整個電氣部件。
在這種情況下，帶有固定法蘭的 Rotasyn 旋轉變壓器可能是解決方案，因為它可以更快地安裝，不需要機械調整，并且易于更換。
標準 Rotasyn 旋轉變壓器可能是經典機器或電動機的理想選擇。“伺服槽”允許在組裝過程中將角度編碼器輕松對準永磁電機的磁極方向?，F代伺服放大器或旋轉變壓器轉換器能夠以電子方式對準旋轉變壓器和 PM 電機。
三、產品參數

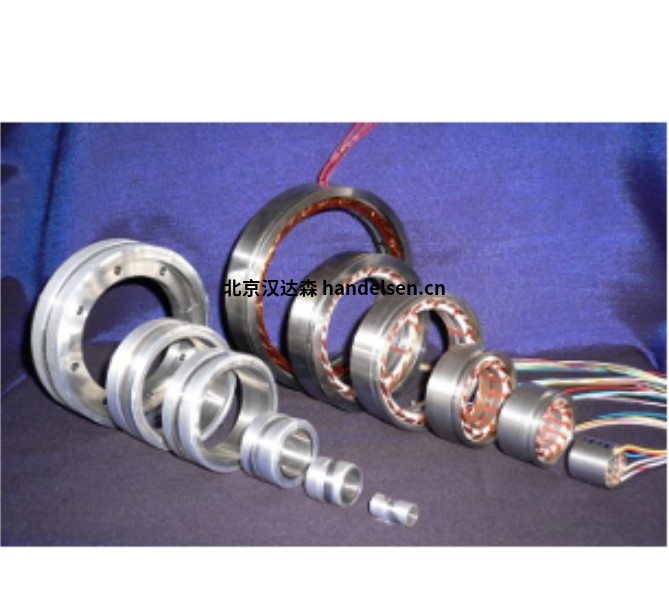

Rotasyn 標準旋轉變壓器有兩種配置無框（RO 系列)和帶軸承座（DG 系列)：
無框（RO 系列)型號：RO2010/2613/3620/5032/6040/7557/8565/10080/125100
RO2613技術參數
外徑：26mm
鉆孔：7mm
長度：20mm
激發幅度：5Vrms
激發范圍：2-15Vrms
激勵頻率：10 kHz
頻率范圍：5-50 kHz
轉換比率：0.5v/v
工作溫度：-55至+155°C
最高速度：120 kRPM
轉子慣性力矩：1.7 gram•cm2
初級直流電阻：14 Ω ±10%
次要直流電阻: 28Ω ±10%
