德國JAKOB金屬波紋管聯軸器KG系列鋼制輪轂

1971 年，Ludwig Jakob 在 Kleinwallstadt 兼職創立了 JAKOB Maschinenteile 公司。兩年后，JAKOB 生產了旋轉變壓器測量齒輪和帶滑鍵連接的簡單波紋管聯軸器。一年后，KSS 聯軸器被開發出來并獲得了。在 KSS 聯軸器中，使用了非正向軸轂連接的原理。即使在今天，這一原則仍有許多模仿者。最后，公司自己的組裝和質量保證開始了。1977 年，開發了第一款用于補償軸不對中的安全聯軸器。這種 SKA 型聯軸器在同年漢諾威的 EMO 上取得了巨大成功。隨著搬入 Dieselstraße 的生產車間并建立光電子開發部門，擴大了生產范圍。1982 年推出了第一款便攜式光電手輪。1983 年，公司搬遷至位于 Dieselstrasse 8 號的新。五年后，JAKOB 收購了位于 Scheuerfeld 的 Optima Spanntechnik 的多數股權。1989 年，第二次擴建將生產搬遷到戴姆勒 Ring 42 更大的新生產車間。在 1990 年代，其他公司被收購，例如阿爾高 Lengenwang 的 OTT Maschinentechnik（1993 年）和卡爾斯魯厄的 GPA（1995 年）以及凱澤斯勞滕的 IPT 離子和等離子技術（1998 年）。此外，JAKOB Vacuum Technology 公司成立于 1995 年。位于 Kleinwallstadt 的戴姆勒 Ring 42 的新于 1999 年入住 - 除了 JAKOB Antriebstechnik 和 JAKOB Vakuumtechnik 之外，IPT ionen 和 plasma technology 以及 ENEMAC 公司也搬入了新大樓。

兩年后，ALLMATIC 張力系統公司被收購，并于 2005 年搬遷至位于 Unterthingau 的新物業。同年，新的 OTT-Jakob 在 Lengenwang 開業。2006 年，位于普夫龍滕的 Trenkle +Schneider 公司被收購，并于 2013 年與前一年收購的 Multitec 合并，成立 Multitec-JAKOB。2011 年，OTT-Jakob 在 Lengenwang 開設了擴建的生產車間，同時 IPT Ion and Plasma Technology 公司再次被出售。2013 年 3 月，曾長期擔任管理層助理的 Rupert Hohm 被任命為 JAKOB Antriebstechnik 的總經理。

二、行業領域

主要應用行業：機床行業、能源技術、醫療技術、成型行業、食品工業、伺服行業及包裝行業

1.機床行業精度在機床行業中始終發揮著重要作用。但是，對自動化解決方案和數字化的需求不斷增長等新主題也不斷給該行業帶來新的挑戰。JAKOB 可以通過高質量和可靠的驅動組件地滿足這一需求。

抗扭剛度和無間隙的波紋管聯軸器和安全聯軸器僅按照標準制造。

如果機床中，或者更準確地說，在驅動裝置中存在更高的振動和顛簸負載，我們可以通過我們的彈性體聯軸器和帶有彈性體附件的安全聯軸器完美地中和這些振動，從而大大延長傳動系統的使用壽命。

機床行業應用領域：

• 定位裝置 • 無間隙齒輪 • 冷卻液泵 • 主軸保護 • 切屑傳送帶 • 升降臺 • 主軸驅動裝置（過載保護）

2.技術變革在能源領域尤為明顯，尤其是因為可再生能源，總是存在新的挑戰。同時，必須對系統進行專門保護，防止故障，以確保持續的能源供應。對我們來說，我們的驅動裝置（如墊片聯軸器、波紋管聯軸器和彈性體聯軸器）的故障安全設計至關重要。我們還選擇混合材料，以滿足耐腐蝕性、高扭矩、抗振性和長軸距等要求。我們的產品面向能源系統（如冷卻塔系統）的制造商，但也面向重視簡單通信和快速服務的發電廠運營商和咨詢工程辦公室。

應用領域：

• 風扇驅動 • 冷卻塔 • 傳送帶 • 發電機 • 水力發電廠

3.在藥品等醫療用品的生產中，它必須盡可能無菌和無菌。在醫療機器或容器的應用中，特別注意衛生表面。Jakob Antriebstechnik 擁有廣泛的不銹鋼產品組合，專門用于這些情況，無論是在夾緊技術還是驅動技術領域。我們的夾緊技術可產生極高的力，可以防止泄漏，尤其是在醫療技術的壓力和真空范圍內。這使用戶能夠以非常高的精度作他們的過程，從而保證所需的質量。此外，夾緊裝置的人體工程學作當然始終是一個問題。由于所需的擰緊扭矩較低，因此作夾緊螺母或螺釘非常簡單。

應用領域：

• 片劑除塵器 • 壓片機 • 高壓滅菌器 • 輸送帶 • 分揀系統

4.高效的沖壓線是金屬成型行業成功的關鍵因素;工藝優化器談論工件（例如本體部件）的每次行程成本。因此，為了保持競爭力，降低系統成本非常重要，尤其是主要和非生產時間。還必須考慮到不斷上升的能源成本;減輕傳輸裝置的重量，可以使用更小的扭矩或伺服電機，能耗更低。所有這些挑戰都必須納入我們的傳輸聯軸器中。

這就是為什么我們可以通過輕巧而堅固的轉換接頭提供解決方案，使您的系統更高效、更可靠。根據自動化程度，可以使用自動夾緊耦合器，或者對于更簡單的系統，可以使用易于使用的手動傳輸耦合器。此外，單獨的能量聯軸器可以很容易地安裝在我們的聯軸器上。

應用領域：

• 壓力機傳輸 • 型材連接 • 壓力機工具夾緊 • 工件夾緊

5.食品工業中的組件和系統會不斷受到污垢、灰塵和腐蝕性清潔劑的影響。這就是為什么在設計階段必須考慮“易于清潔”的特點。在 JAKOB，特殊組件的設計方式使組件表面幾乎沒有或沒有底切，以保持盡可能高的可清潔性（衛生設計）。為了防止微生物沉淀，還非常注意表面的粗糙度。

如果必須拆卸組件以清潔系統，我們可以快速輕松地完成此作，從而不會長時間中斷重要的生產過程。最后，我們產品組合中的一些組件預先由不銹鋼制成，以防止濕式清潔過程中的腐蝕。如果我們的標準產品不是由不銹鋼制成的，我們當然準備為您的解決方案設計合適的版本。

應用領域：

• 切肉機 • 食品和動物飼料擠出機 • 螺桿驅動 • 攪拌器

6.在伺服行業，關鍵是使用伺服電機對機器部件進行絕對精確的運動和定位。因此，對傳動系統及其各個部件提出了很高的要求。

在自動化技術中，機械臂的夾持器等機器部件會非?？焖俚丶铀俸蜏p速，從而導致驅動器中的高過載和保持扭矩。為了滿足這些要求，JAKOB Antriebstechnik 提供帶波紋管或補償碳管的伺服聯軸器。輸入和輸出中的任何錯位都由此得到補償，同時確保旋轉運動絕對角度同步。此外，必須考慮運行過程中產生的任何熱量。對于某些應用，鋁制部件被鋼或不銹鋼部件取代。“智能”伺服電機與高品質組件相結合，也非常適合工業 4.0 的要求。

應用領域：

• 印刷機的墨輥 • 工業機器人 • 換刀裝置 • 旋轉臺



7.包裝機代表的不僅僅是包裝產品。其他任務，如分揀、打印、堆疊等，都放在系統上。這些機器用于惡劣的機械工程環境以及絕對純化學或食品環境。由于包裝機必須承擔越來越多的任務，因此目標是盡可能模塊化地設計機器。這允許用戶組合不同的模塊并組合出完美的解決方案。

因此，JAKOB Antriebstechnik 為包裝機提供模塊化且同時具有成本效益的組件。好的解決方案包括插入式彈性體聯軸器，可以很容易地安裝在夾緊轂上。但是，帶有彈性體星形和簡單連接管的間隔聯軸器也可以輕松用于您的應用。安全接頭也可以很容易地與彈性體附件的積極特性相結合，然后使用安全的法蘭連接將兩個組件連接起來。

應用領域：

• 分揀系統 • 貼標機 • 印刷系統 • 灌裝系統 • 包裝機/拆包機

三、產品介紹

JAKOB金屬波紋管聯軸器主要分為一下幾種

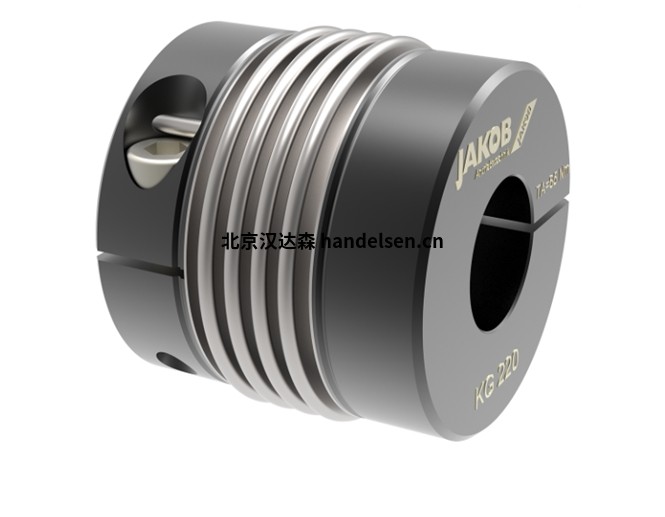

KG

• 安裝簡單，兩側帶有徑向 EASY 夾緊輪轂

• 鋼制輪轂 – 焊接設計 – 溫度高達 300°C

• 2、4 或 6 波紋波紋管 – 短設計 – 高扭轉剛度

• 扭矩范圍：40 – 3.000 Nm

• 軸徑：12 – 100 mm

» KG-VA = 不銹鋼可選

不銹鋼型 KG-VA
