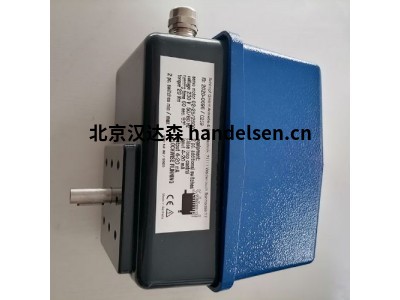

Schimpf 閥門執行器 型號 03-120/64112：精準可靠的工業流體控制核心

馬世宇 QQ： 2850590587   手機：13002495941 電話：010-64714988-213 傳真：010-64714988-668 郵件：tk3@handelsen.cn

一、 型號解析：精準定位的工業標識

• 03： 代表 Schimpf 多回轉電動執行器產品系列。這是其核心產品線之一，專為驅動需要多圈旋轉才能實現全開/全關的閥門（如閘閥、截止閥、刀閘閥等）而設計。

• 120： 核心參數標識 - 額定輸出扭矩。 這明確表示該執行器在額定電壓和頻率下能夠持續穩定輸出的最大扭矩值為 120 牛頓米 (Nm)。這是選型最關鍵的依據之一，必須匹配或略大于閥門所需的操作扭矩（需考慮啟動扭矩、密封摩擦力、壓差等因素并留有余量）。

• 64112： 特定配置代碼。 這個長代碼蘊含了該執行器具體變型的豐富配置信息，通常由 Schimpf 內部定義，可能包含：

  • 電機類型： 單相或三相交流電機，電壓規格（如 230V AC 1~, 400V AC 3~, 或 24V DC 等）。

  • 控制類型： 基本開關型（開/關控制）、調節型（帶模擬量反饋 4-20mA/0-10V 用于位置反饋或控制）、或是否集成定位器模塊。

  • 防護等級 (IP)： 如 IP65, IP67, IP68 等，表示防塵防水能力。

  • 防爆認證： 是否具備 ATEX, IECEx 等防爆認證及具體等級（如 II 2G Ex d IIC T6 Gb）。

  • 環境溫度范圍： 標準型或寬溫型。

  • 接口選項： 輸入/輸出接口類型（如端子排、插頭）。

  • 手動操作機構： 手輪類型（折疊式、直柄式）及離合方式。

  • 安裝法蘭： 符合 ISO 5211 標準的特定尺寸（如 F10, F12, F14 等），確保與閥門閥桿的兼容性。

  • 特殊涂層或材料： 針對腐蝕性環境的特殊處理。

要準確獲知 64112 代表的全部配置細節，必須查閱 Schimpf 官方的產品樣本、技術手冊或配置工具。這體現了 Schimpf 為滿足不同應用場景需求而提供的深度定制化能力。

二、 核心特性與技術優勢

型號 03-120/64112 作為 Schimpf 多回轉執行器的中堅力量，集成了眾多先進技術和可靠設計：

1. 強勁可靠的動力核心 (120 Nm)：

   • 精心設計的交流電機，提供穩定、高效的 120 Nm 輸出扭矩，足以驅動相應尺寸的工業閥門，即使在較高壓差或存在一定卡阻的情況下也能可靠動作。

   • 優化的齒輪箱設計，采用高強度耐磨材料（如硬化鋼齒輪），傳動效率高，運行平穩，噪音低，壽命長。

2. 卓越的控制性能：

   • 高精度位置反饋： 集成高分辨率電位計或絕對編碼器（取決于配置），提供精確的閥門開度信號（通常為 4-20mA 或 0-10V DC），是實現精準過程控制和遠程監控的基礎。

   • 平穩啟停與過載保護： 內置電子或機械扭矩感應裝置，在閥門到達行程終點（開/關位）或遇到意外卡阻時，能立即切斷電機電源，防止設備損壞。限位開關提供可靠的終點位置信號。

   • 可選調節功能： 如配置為調節型，可接收外部控制信號（如 4-20mA），實現閥門開度的連續、精確比例控制，滿足流量、壓力等工藝參數的精細調節需求。

3. 堅固耐用，適應嚴苛環境：

   • 高防護等級 (IP65/IP67/IP68)： 殼體采用壓鑄鋁或高強度工程塑料（視型號），結合精密密封，有效抵御灰塵侵入和高壓水射流沖洗，甚至能承受長時間浸沒，適用于室外、潮濕、多塵或需要沖洗的工況（如食品飲料、制藥）。

   • 寬溫運行： 標準型號通常覆蓋 -20°C 至 +60°C 范圍，特殊型號可擴展至更低或更高溫度，適應從寒冷地區到高溫車間的不同環境。

   • 可選防爆認證： 對于存在爆炸性氣體或粉塵的危險區域（如石油化工、天然氣、煤礦、面粉廠），可提供符合 ATEX/IECEx 標準的防爆型號（03-120/64112 變型），確保本質安全。

4. 靈活便捷的集成與操作：

   • 標準化接口 (ISO 5211)： 提供符合國際標準的安裝法蘭（如 F10, F12, F14），確保與市面上絕大多數多回轉閥門（閘閥、截止閥等）的閥桿或閥門適配器快速、精確對接。

   • 直觀的手動操作： 標配手動操作機構（如折疊手輪）。在斷電或調試時，通過簡單的離合操作（通常旋轉手輪或撥動離合柄）即可輕松切換至手動模式進行操作，操作完畢后自動復位到電動狀態。

   • 模塊化設計： 電氣控制部分（接線腔、控制模塊）設計清晰，接線方便。部分功能模塊（如定位器、通信模塊）可能支持現場升級或更換。

5. 智能診斷與通信 (可選)：

   • 高端配置或通過附加模塊可支持現場總線通信（如 Profibus DP, Modbus RTU, CANopen, Foundation Fieldbus 等），無縫集成到 DCS 或 PLC 系統中，實現遠程參數設置、狀態監控（開度、扭矩、溫度、報警等）和高級診斷功能，提升設備可管理性和預測性維護能力。

三、 典型應用場景

憑借其 120Nm 的可靠扭矩、堅固的設計和靈活的配置，03-120/64112 廣泛應用于需要精確、可靠閥門驅動的工業領域：

• 化工與石化： 反應釜進料/出料控制、管道輸送開關與調節、儲罐液位控制、安全切斷閥。防爆型號在此領域尤為重要。

• 能源與電力： 鍋爐給水閥、蒸汽疏水閥、冷卻水系統閥門、燃料供應控制。

• 水處理與污水處理： 原水/凈水/污水管道的開關與流量調節、泵站控制、加藥閥、污泥處理閥門。

• 石油與天然氣： 井口控制、管道輸送閥、計量站、儲罐區閥門（需防爆）。

• 制藥與生物技術： CIP/SIP 系統中的工藝閥門、無菌隔離閥、介質分配閥（高防護等級和衛生要求）。

• 食品飲料： 配料閥、產品灌裝閥、CIP 清洗閥、蒸汽控制閥（需 IP67/IP68 及衛生設計考慮）。

• 一般工業： HVAC 系統大流量閥門、工業鍋爐控制、過程工業中的各類流體控制。

四、 選型關鍵考量

選用 03-120/64112 或其具體變型時，務必嚴謹考慮以下因素：

1. 閥門扭矩需求： 120 Nm 是核心指標。 必須準確計算或獲取閥門在最大工作壓差下的操作扭矩（特別是啟動扭矩），并確保所選執行器額定扭矩（120 Nm）大于此值，通常建議留有 25%-30% 的安全余量。閥門制造商應能提供準確的扭矩數據。

2. 運行時間/速度： 根據工藝要求，評估閥門全行程（從全關到全開）所需的運行時間是否可接受。Schimpf 執行器通常有標準轉速可選，速度與扭矩成反比（高速檔扭矩略低）。64112 配置中可能隱含了速度信息。

3. 電源與控制信號：

   • 電源：確認現場可用的電壓（AC 單相/三相？ 230V? 400V? DC 24V?）和頻率（50Hz/60Hz）。

   • 控制信號：需要簡單的開關控制（開/關觸點信號）還是需要調節控制（4-20mA 輸入信號）？

   • 反饋信號：是否需要閥門位置反饋（4-20mA 或 0-10V）？需要開關量反饋（限位開關信號）還是模擬量反饋？

4. 環境條件：

   • 防護等級 (IP)：現場環境是否需要 IP65, IP67 或 IP68？潮濕、沖洗或戶外環境要求高 IP 等級。

   • 防爆要求：安裝區域是否屬于爆炸性危險區域？需要哪種防爆等級（氣體組別、溫度組別）？ATEX/IECEx 認證必不可少。

   • 環境溫度：最低和最高環境溫度是多少？確保執行器能在該范圍內正常工作。

5. 安裝接口： 閥門閥桿頂部是否符合 ISO 5211 標準？具體是哪種尺寸（F10, F12, F14）？執行器必須匹配。

6. 通信需求： 是否需要集成到現場總線系統中？需要哪種總線協議？

7. 特殊要求： 如 SIL 安全等級認證、特殊涂層（防腐）、衛生型設計等。

五、 競爭優勢與價值

選擇 Schimpf 03-120/64112 電動執行器，意味著選擇了：

• 德國品質與可靠性： Schimpf 以嚴謹的德國制造工藝和嚴格的質量控制聞名，確保執行器在嚴苛工業環境下長期穩定運行，減少故障停機時間。

• 精準控制： 高精度的位置反饋和（可選）調節功能，為工藝流程優化和產品質量控制提供堅實基礎。

• 高度的適應性： 豐富的配置選項（64112 代碼所代表的變型）使其能夠靈活滿足各種復雜工況的特殊需求，從防爆到深海級防護，從標準溫度到極端溫度。

• 易于集成與維護： 標準化接口、模塊化設計、清晰的控制接線和便捷的手動操作，大大簡化了安裝、調試和維護工作。

• 長期投資價值： 卓越的耐用性和可靠性意味著更長的使用壽命和更低的總體擁有成本（TCO），減少了更換和維修費用。

六、 總結

Schimpf 閥門執行器型號 03-120/64112，是工業流體控制領域一顆堅實可靠的“心臟”。它將強大的 120 Nm 扭矩輸出、精密的位置控制、堅固的環境適應能力以及靈活的配置選項融為一體。無論是用于關鍵的開關切斷，還是精細的流程調節，無論是在常規工廠還是危險區域、惡劣環境，03-120/64112 及其特定變型都能憑借其卓越的德國工程品質，為現代工業自動化系統提供值得信賴的驅動力和控制精度。

重要提示：

• 本文基于 Schimpf 多回轉電動執行器產品的典型技術特性和 03 系列、扭矩等級、配置代碼的一般含義進行描述。

• 要獲取型號 03-120/64112 的精確、詳細技術參數、圖紙、安裝說明和認證信息，務必查閱 Schimpf GmbH 官方發布的最新版產品樣本、技術手冊或直接聯系 Schimpf 或其授權代理商。 配置代碼 “64112” 的具體含義需以官方資料為準。

• 閥門與執行器的正確選型和安裝對于系統安全和性能至關重要，強烈建議由專業工程師進行。
