德國BehlkeHTS 120-1600-SCR晶閘管開關

晶閘管（可控硅）開關

1.晶閘管應用說明：與經典的盤式晶閘管開關不同，dv/dt 和 di/dt 非常有限 功能，快速 BEHLKE 晶閘管開關模塊由 大量較小的晶閘管模具（類型取決于多達 1000 個 單個晶閘管），以并聯和串聯方式連接，因此 極端 DV/DT 和 DI/DT 被有效地分成非臨界值，用于 單個晶閘管。每個晶閘管都是由自己的 高度同步和隔離的柵極驅動器。這使得一個非常短的門 可以布線，并避免了經典中已知的危險熱點 晶閘管開關設計。BEHLKE 晶閘管開關可安全作 在物理上可能的最高 DI/DT 和 DV/DT 速率下，以及 盡可能高的峰值電流，而壽命沒有任何可測量的下降 期望。BEHLKE 晶閘管開關是真正的柵極控制開關，不會 從負載電路中汲取發射能量。這允許一個安全的 從接近 0 V（提供足夠的咬接電流）切換到 最大電壓，沒有任何限制。

2.晶閘管使用：這些開關是 隔離最大工作電壓的至少 150%，因此 無需大量工作即可實現高側開關應用。在 為了節省成本和構建體積，尤其是在低側開關中 應用（例如撬棍電路），所有 BEHLKE 晶閘管開關都可以 也可選擇非對稱隔離，例如 200 正極為 kV，負極為 30 kV。特殊隔離 電壓要求可通過定制隔離電壓來滿足 每個晶閘管開關型號的額定值，無論其運行情況如何 電壓。“常規”隔離電壓選項范圍為 40 kV 至 200 kV（opt. ISO-40、ISO-80、ISO-120、ISO-200）。一個 “醫療 認證“，可在 請求。1 至 150 kV （AC/DC） 之間的任何定制電壓和任何 可在 1 至 100 kA 之間定制峰值電流，交貨時間 大約 4-8 周。如果滿足以下條件，我們不會對定制開關收取額外費用 它們可以在現有平臺上實現。請咨詢 BEHLKE。

為了并聯連接多個晶閘管開關，它們是 配備同步 I/O。此功能可確保同步 觸發并禁止其他開關模塊的 Trigger 輸入，如果 一個開關由于故障情況（例如過熱）而關閉。由于電磁性強 字段，這可能是由 開關，單獨的控制單元（選項 SEP-C） 建議在 感應回路面積較大的所有情況下使用。

這尤其適用于非常大的開關模塊，如果 di/dt > 5 kA/μs。 為 我們建議使用中小型開關模塊的應用 印刷電路板（最終采用多層技術）到 最小化雜散電感并保持感應區域 環小。

3.晶閘管選配

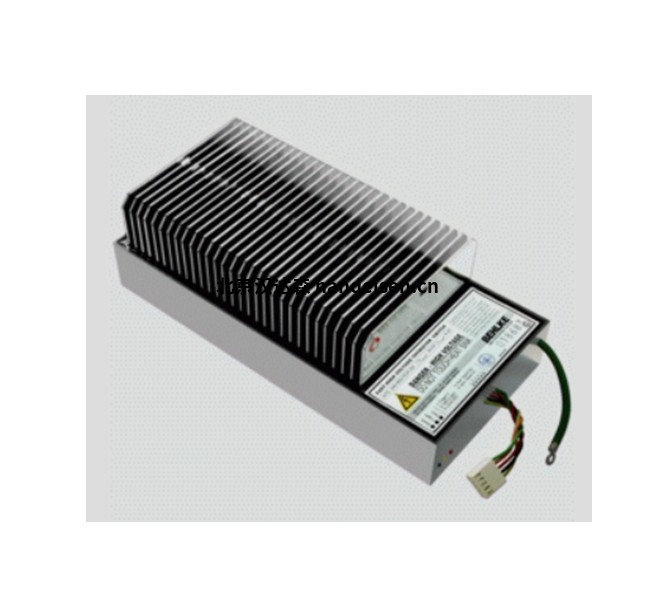

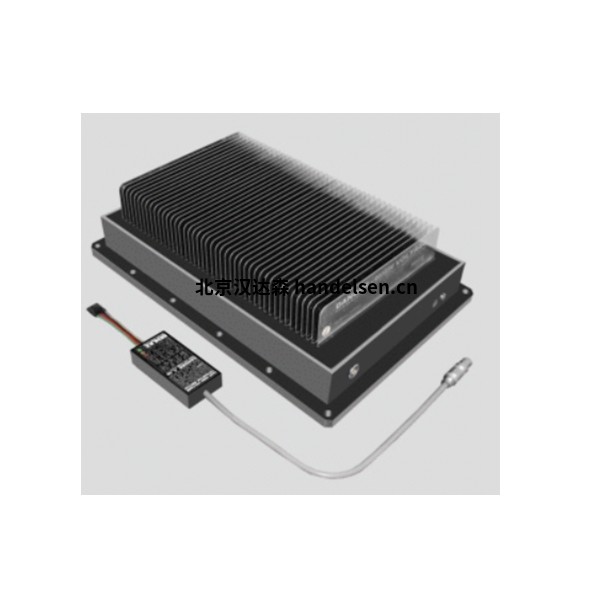

所有 BEHLKE 晶閘管開關都是 可選配接地冷卻法蘭（選項 GCF），帶 鍍鎳銅散熱片（選件 CF），帶石墨散熱片 （選項 CF-GRA，帶陶瓷散熱片（選項 CF-CER），帶水 冷卻（選項 ILC），用于非導電冷卻劑的直接液體冷卻 （選項 DLC）或帶陶瓷冷卻表面（選項 CSS）。



為了避免電暈從散熱片的高處排出 電壓電位我們建議使用直接液體冷卻（選項 DLC）或陶瓷散熱片 （選項 CF-CER）或水冷（選項 ILC），用于 電壓高于 40 kV。

4.晶閘管產品代碼： 型號包含有關電壓、電流和 開啟行為。前幾位數字代表以 kV 為單位的電壓， 短劃線前的最后一位數字表示開啟行為 （0 = 固定導通時間，1 = 可變導通時間）。破折號后的數字表示 電流單位為 Amperes x10。特殊功能由 字母。 示例 HTS 60-100-SCR：HTS = HV 晶閘管開關，6 = 6 kV，0 = 電流取決于固定導通時間， 100 = 1000 安培，SCR = 硅控制整流器（晶閘管）。

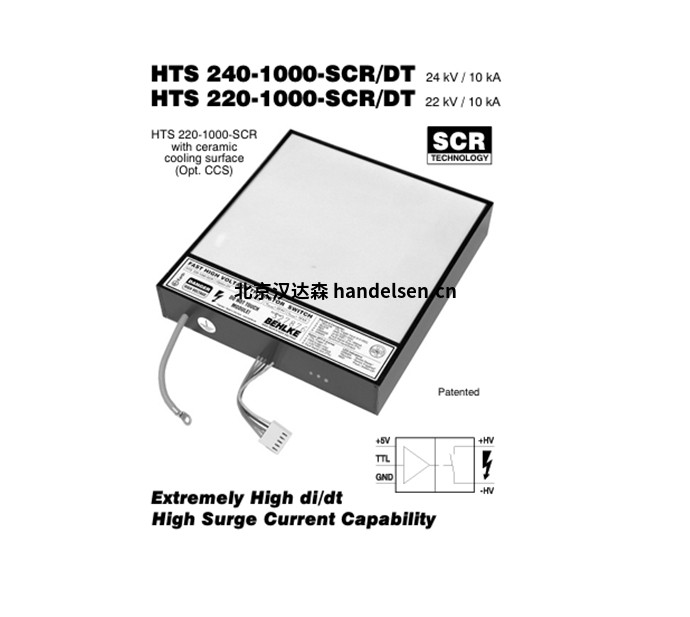

5.產品型號：HTS 120-1600-SCR

6.技術參數：描述 搭載了LED 指示器和同步。
用于并聯的 I/O

最大電壓[kv] 12

峰值電流[AJ] 16000

峰值功率[MW]192

導通時間[us]35…∞

外殼尺寸[mm3]約204 x 103 x 35
