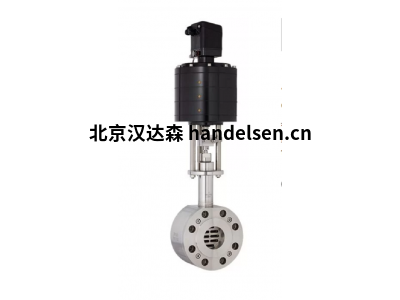

Schubert & Salzer 8021 滑動閘門控制閥壽命長
Schubert & Salzer的滑動閘閥
Schubert & Salzer控制系統在控制閥領域開發了滑動閘板控制閥，這是一種緊湊、輕便且高/精/度的閥門，它滿足了對控制閥的高要求。
滑動閘閥設計原理
滑動閘閥的特點是功能單元的特殊節流裝置，該節流裝置僅由兩個相互滑動并相互密封的開槽盤組成。固定在殼體中垂直于流動方向的一個密封墊圈具有一定數量的橫向槽。具有相同槽布置的抗扭盤垂直于它移動，從而改變流動橫截面。施加的壓差將活動盤壓在固定圓盤上。
滑動閘閥的優點
驅動力小，設計緊湊，重量輕
使用壽命長，磨損小，運行成/本低
高動態的精/確控制
高開關容量，極短的開關時間
KVS 值高，易于更換
低噪音和抗氣蝕
高密封性，通過工作原理實現低泄漏
組裝簡單，易于安裝和維修
降低/能/耗和低絕緣損耗
滑動閘閥 – 效率
GS閥突出的特點是所需的驅動力，僅為在相同壓差下操作相同公稱直徑的提升閥所需力的10%左右。這允許明顯更小的驅動器，盡管兩種原理在相同的公稱直徑下具有幾乎相同的流速！這一有利結果源于這樣一個事實，即GS閥與流量橫向關閉，而不是像提升閥那樣逆流關閉。
滑動閘閥 – 氣蝕
在窄的閥門橫截面上具有高流速，可將局部壓力降低到液體蒸氣壓以下。形成蒸汽氣泡，在高壓區域再次坍塌。如果它們遇到固定邊界（閥殼），則內爆氣泡可能會造成損壞。在GS閥的情況下，這個危險的氣蝕區位于閥門外部，或者準確地說，位于閥門后面約1-2 m。然后，空化氣泡在管道中心周圍坍塌，在那里它們沒有有害影響。
滑動閘閥 – 動態
滑動閘閥比傳統控制閥“更快”。如果將安裝的定位器的操縱變量視為輸入變量，并將調整行程幅度視為輸出變量，則可以通過頻率響應來說明這一點。頻率響應的過程對整個控制回路的控制質量有影響。
滑動閘閥 – 重量
低驅動力和短行程允許使用小型執行器。再加上節省空間的中間法蘭設計，這導致了小的閥門重量和尺寸，特別是對于中型和大型公稱直徑。例如，DN150 中的提升閥的重量也約為 150 kg，而在相同的公稱尺寸下，滑動閘閥的重量僅略低于 15 kg！
| 馬輝 QQ：629595979 手機：18501341528 電話：010-64714988-187 傳真：010-84786709-667 郵件：sales66@handelsen.cn |
 |
 |

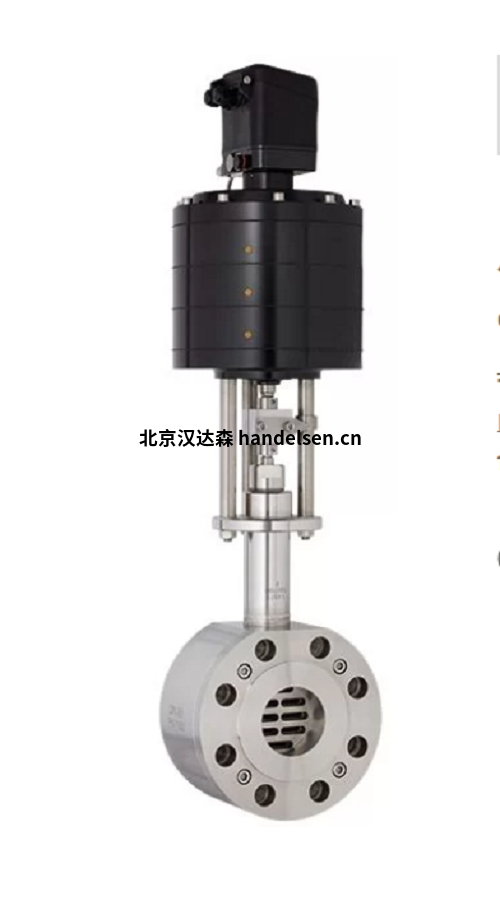

類型 8021 – 滑動閘門控制閥
GS1系列
帶有集成定位器的 8021 型滑動閘門控制閥用于各種過程控制任務。因此，蒸汽、液體、氣體等介質可以得到很好的控制。
大?。篋N15 - DN150
公稱壓力：PN 10/40
材料：不銹鋼 1.4408 碳鋼 1.0619
流體溫度：-60 °C 至 350 °C
可根據要求提供特殊設計。
連接
中間法蘭設計
定位
數字定位器 8049 型
- 2線、4線
- 防爆防爆
- IO-link
- 集成過程控制器 IPC
氣動和電動氣動定位器 8047 型
- 2線
- 防爆版
根據 NAMUR 標準安裝的定位器
輔料
金屬波紋管
限位信號變送器
位置反饋
手動操作
