Schubert & Salzer分段式電動閘閥5030
Schubert & Salzer 的分段式板閥
Schubert & Salzer的分段式板閥可以在寬流量范圍內實現無級變速的控制。由于堅固的設計和往復流動方向，分段式板閥同樣適用于液體和蒸汽，即使它們被顆粒污染。應用包括建材工業、化學品、發電廠、管道、供水和衛生以及造船等領域。一個巧妙的簡單但有/效的閥門原理！
分段板閥的設計原理
分段板閥的工作原理非常簡單但有效。
中央節氣門元件 - 相互重疊滑動并相互密封的分段板 - 垂直于流動方向放置在閥體中。具有相同段數的可移動板通過切向嚙合推桿移動到抗扭段板上，其幾何形狀決定了流速和特性，以使段的自由截面積連續變化。無論壓力差如何，活動段板都通過彈簧組不斷壓在固定板上。因此，流動方向是可變的，閥門的安裝長度是任意的。
憑借這種特別的設計，分段板閥是為數不多的即使在惡劣操作條件下也能將控制精度與高密封性相結合的閥門之一，并且幾乎不會受到任何磨損。
分段式板閥的優點
驅動力小，設計緊湊，重量輕
使用壽命長，磨損小，運行成/本低
堅固的設計，對易污染介質具有高抵抗力
雙面流
精/確控制
高 KVS 值
低噪音和抗氣蝕
高密封性，通過工作原理實現低泄漏
降低/能/耗和低絕緣損耗
| 馬輝 QQ：629595979 手機：18501341528 電話：010-64714988-187 傳真：010-84786709-667 郵件：sales66@handelsen.cn |
 |
 |
類型 5030 – 分段式板式電機閥

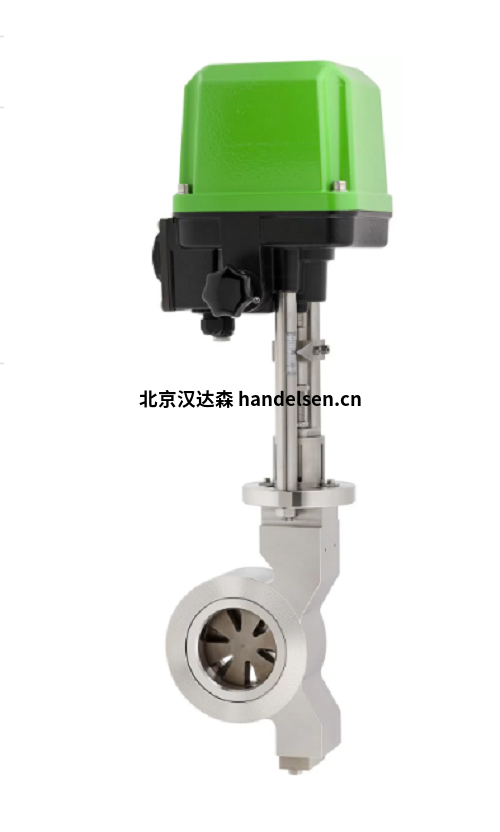

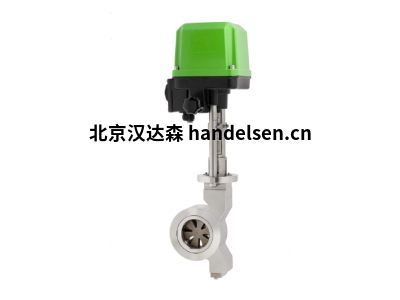

分段式板式電機閥 5030 型
帶電動執行器的 5030 型分段式板式電機閥是關閉和調節液體和蒸汽的理想選擇，即使它們被顆粒污染。
大?。?/div>
DN 25 - DN 300
（根據要求，高達DN 800）
公稱壓力：
DN 25 - DN 200： PN 25
DN 250 - DN 300： PN 16
可根據要求提供其他壓力水平
材料：
不銹鋼 1.4571 / 1.4408
碳鋼 1.0570
溫度：
流體溫度：-60 °C 至 220 °C
取決于密封設計
連接
法蘭中間法蘭設計符合 DIN EN1092-1 B 型標準
輔料
限位開關
位置反饋
零電壓復位
...
電機驅動
變速驅動器或三點驅動器
驅動力： 2 kN， 5 kN， （控制操作： 4.5 kN， 18 kN， 20kN， 25 kN）
電壓： 230 伏交流電， 115 伏交流電， 24 伏交流電， 400 伏， 24 伏直流電
應用
液體和蒸氣，無論是否被顆粒污染
