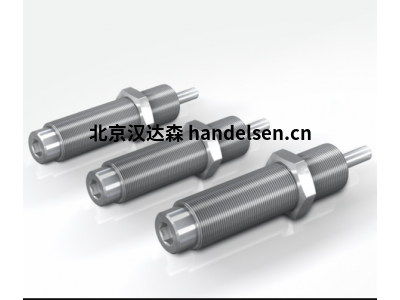

ACE微型緩沖器MC5EUM-1-B自補償-用于氣缸測量臺

ACE微型緩沖器MC5EUM-1-B用于機械工程

ACE 的微型緩沖器是久經考驗的優質產品，用于全球數百萬個工業建筑設計。它們通過快速且無后坐力地減速負載，

以同樣可靠和有效的方式優化機器。

微型減震器特點

緊湊、免維護的液壓機器元件可以輕松快速地集成到任何結構設計中，某些型號可以直接集成到氣缸中。

它們減少了搬運設備、旋轉和擺動執行器、線性氣缸和許多其他工業應用的負載，并提高了它們的效率。

創新的 ACE 密封技術和減震器體和內壓室，由實心高強度合金、管狀鋼加工而成，確保較長的使用壽命。

MC5EUM-1-B特點

自補償，能量容量 0.68 Nm/周期，行程 4 mm

緊湊、高效設計的理想選擇：MC5 至 MC75 產品系列以其減小的尺寸、非常短的總長度和較低的制動后復位力而給用戶留

下深刻印象。

每個減振器的外殼由一個實心件制成，填充有溫度穩定的油，提供一個連續的螺紋，包括一個提供的鎖緊螺母，

還有一個集成的前擋塊。

這些來自 ACE 的液壓機械元件可立即安裝，并且無需維護。全面的能量吸收范圍和廣泛的有效重量潛力是這些微型裝

置的進一步優勢。

這些微型緩沖器非常適合用于機械工程、醫療和電氣技術以及機器人等應用。

MC5EUM-1-B技術數據

能量容量 0.68 Nm/行程

能耗 2,040 Nm/h

最小有效重量0.5 千克

最大有效重量4.4 千克

硬度 -1

最小返回力1 牛

最大返回力5 牛

返回時間 0.2 s

最大側向載荷角度2 °

沖擊速度范圍 0.15 m/s 至 4 m/s

工作溫度范圍 -10 °C 至 +66 °C

安裝在任何位置

材料外殼、配件：鋼耐腐蝕涂層;活塞桿：硬化不銹鋼;桿端按鈕：鋼，MC25 和 MC75：彈性體嵌件;鎖緊螺母：

鋼，MC5 和 MC9：鋁

阻尼介質油，溫度穩定

重量 0.004 千克

MC5EUM系列可用型號

MC5EUM-1-B

MC5EUM-1-880

MC5EUM-2-B

MC5EUM-2-880

MC5EUM-3-B

MC5EUM-3-880

應用領域

微型滑梯，氣缸，搬運模塊，復印機，測量臺，機器和設備，鎖定系統。

注意

如果需要精確的終端位置基準，請考慮使用 AH 型止動環。

安全信息

周圍區域的外部材料會腐蝕密封部件并導致使用壽命縮短。請聯系 ACE 獲取適當的解決方案建議。由于散熱，

請勿對減震器進行噴漆。

根據要求

增強的防腐蝕保護。特殊飾面。也可根據要求提供不帶桿端按鈕的型號。
