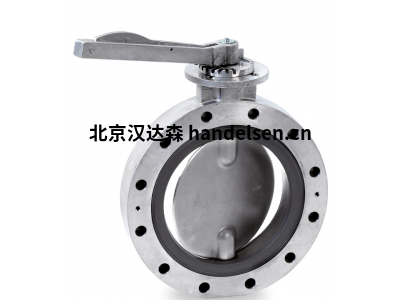

德國WAREX Valve蝶閥DKZ 103/法蘭夾頭 / Butterfly Valve

翻譯

搜索

復制

系列103是一種緊密密封的插入式法蘭閥，適用于符合德國工業標準EN 1092的法蘭。閥門絕對氣密，符合DIN EN 12266泄漏率a。外殼是一件式的，密封套管有兩種設計——可更換的或固定硫化的。截止閥適用于固體、液體和氣體介質，溫度范圍為–40至+200°c。該系列也可用作溫度超過200°c的熱氣體的節流閥(金屬密封關閉)

免維護設計

大體上自立的住房

中心定位的閥盤設計用于促進良好的流動，

帶有特殊的軸連接，在兩個流動方向上提供絕對密封

帶有橫向重疊和額外密封邊緣的密封件提供了

法蘭之間的完美密封，無需任何額外的法蘭密封

也可用于Ex版本，適用于0/20區，包括EC型檢測

軸端和電樞頭的設計適合各種驅動。

接口符合DIN/ISO 5211

房屋

硅鋁(鋁)、鋼、不銹鋼

閥盤

鋼、不銹鋼、層壓、研磨和拋光

袖子

丁腈橡膠、Hypalone、三元乙丙橡膠、FPM、硅樹脂等

軸

不銹鋼1.4571 + 1.4057 + 1.4542

軸瓦

質譜、聚四氟乙烯、青銅、聚醚醚酮

o型圈

NBR，FPM



鎖止蓋作為自由基的基本元件 用于在 DIN 或 ANSI 法蘭之間調和的波浪末端。 尺寸范圍:DN 50 - DN 1200 工作溫度: - 40°C 至 + 200°C * 壓差: 高達 16 bar* 袖帶可更換或固定 火山化 * 使用限制始終取決于標稱范圍, 溫度,材料組合,關鍵 指定的參數。帶自由軸的蝶閥基本元件 根據DIN或ANSI安裝在法蘭之間。 ▲公稱寬度范圍:DN 50 - DN 1200 ▲工作溫度:- 40攝氏度至+ 200攝氏度* ▲壓差:高達16巴* ▲套管:可更換或固定硫化 *操作限制取決于標稱寬度、溫度和復合材料。至關重要的是參數 在確認中設置
