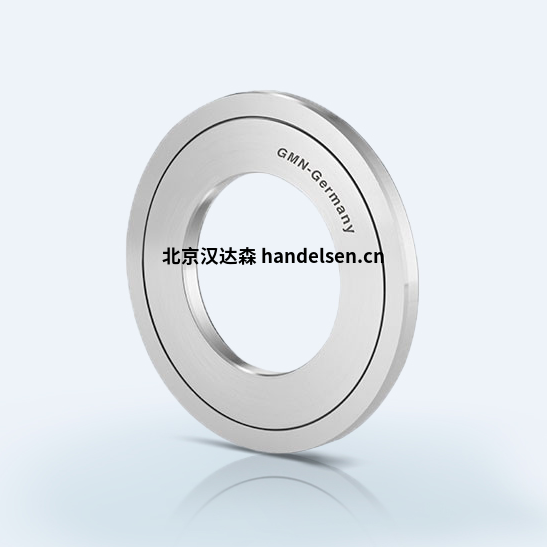

GMN CF 6004 S10 307082非接觸式密封件用于主軸軸承
| 孫 QQ：2335451726 手機：18510570918 電話：010-64714988-197 傳真：010-84786709-667 郵件：sales96@handelsen.cn |
 |
 |
GMN 成立于 1908 年，位于紐倫堡，GMN Paul Müller Industrie GmbH & Co. KG，生產高精度滾珠軸承、機床主軸、飛輪離合器、非接觸式密封件和電驅動裝置。
基于數十年的經驗，GMN專業生產極高質量的機床部件。GMN 非接觸式密封件具有無摩擦、無磨損的特性，為機床行業內外的現代應用提供了有效、經濟和生態的解決方案。
非接觸式密封不僅是現有密封解決方案的替代品，而且還擴展和補充了現有范圍，特別是對于高速、動態敏感系統和具有高清潔度要求的系統。
GMN為不同行業提供各種設計（CF、S/SA、L/M）的解決方案。選擇標準包括要密封的軸承的設計、尺寸和非接觸式密封件的制造材料。
CF設計的非接觸式密封件
CF系列非接觸式密封件專為主軸軸承設計，在6 mm寬度的小空間內提供高的效率和絕對的密封性。
迷宮式設計是軸向和徑向的間隙的組合，分為五個步驟。軸向間隙是屏蔽性的，而徑向間隙是反向運輸。鎖緊槽提高了密封效率 - 即使沒有任何軸旋轉。
主軸滾珠軸承的CF設計
系列 CF 60 ...S10系列
GMN CF 60 和 CF 619 型非接觸式密封件根據滾珠軸承排 60 和 619 的尺寸生產。它們由鋼制成，經過硬化和面磨。主軸軸承直接通過CF密封件的內圈預緊
技術數據
材料：鋼
硬度：HRC ≥ 45
平面平行度：≤ 5 μm
溫度范圍：-40 °C – 170 °C
速度限制：無限制
60 系列直徑：20 – 100 mm
619 系列直徑：40 – 80 mm
寬度：6 毫米，適用于所有尺寸
間隙密封：CF-型材
軸向游隙：S(ax)= 1 毫米
徑向間隙：S(rad)= 0.5 毫米
GMN CF 6004 S10 307082
GMN CF 6005 S10 307085
GMN CF 6006 S10 307089
GMN CF 6007 S10 307093
GMN CF 6008 S10 307097
GMN CF 6009 S10 307101
GMN CF 6010 S10 307105
GMN CF 6011 S10 307109
GMN CF 6012 S10 307113
GMN CF 6013 S10 307117
GMN CF 6014 S10 307121
GMN CF 6015 S10 307125
GMN CF 6016 S10 307129
GMN CF 6017 S10 307133
GMN CF 6018 S10 307137
GMN CF 6019 S10 307141
GMN CF 6020 S10 307145
GMN CF 61908 S10 307149
GMN CF 61909 S10 307153
GMN CF 61910 S10 307157
GMN CF 61911 S10 307161
GMN CF 61912 S10 307165
GMN CF 61913 S10 307169
GMN CF 61914 S10 307173
GMN CF 61915 S10 307177
GMN CF 61916 S10 307181
用于深溝球軸承的CF設計
CF ...A0
為了有效密封標準深溝球軸承，GMN迷宮式密封件采用CF ...A0 由鋁制成，表面未磨削，尺寸為 62 系列軸承。
技術參數：
材料：鋁
溫度范圍：-40 °C – 200 °C
設計：主要尺寸（軸/輪轂）與滾子軸承系列 62 相同
軸直徑： 10 – 50 mm
寬度：恒定 6 mm
間隙密封 ：CF簡介
軸向游隙：S(ax)= 1 mm （整個軸向運動）
徑向游隙：S(rad)= 0.5 mm （整個徑向運動）
連接部件：軸 k5 / 輪轂 J6
GMN CF 6200 A0 306787
GMN CF 6201 A0 306791
GMN CF 6202 A0 306795
GMN CF 6203 A0 306799
GMN CF 6204 A0 306803
GMN CF 6205 A0 306807
GMN CF 6206 A0 306811
GMN CF 6207 A0 306815
GMN CF 6208 A0 306819
GMN CF 6209 A0 306823
GMN CF 6210 A0 306827
