說明

INDUTEC® MS SD 代表一種可用于滿足各種要求的噴嘴概念。該系統基于可產生全向射流的同軸噴頭。

特殊附件可用于為幾乎任何應用創建不同的噴射形狀和噴射角度。

由于其極小的尺寸，同軸噴頭只需要少量的安裝空間。對于難以觸及的噴霧點，它們可以通過附件進行延伸，

也可以以彎曲的形式進行。

工作原理

氣動工作的。它由一根針封閉，該針通過彈簧壓在噴霧開口上。通過控制氣壓，該針被推回并釋放噴霧開口。

介質從單獨的壓力容器送入同軸噴頭。噴霧空氣通過第三條壓力管線供應。當介質從同軸噴頭噴出時，

這種噴霧空氣會包裹介質，并將其捆綁成一個精確、方向穩定且無霧的噴霧射流。

幾乎任何東西都可以噴涂 由于壓力可無限調節，任何介質（從水混合冷卻潤滑劑到極粘的切削和拉絲油）都可以噴涂。

常用系列設計

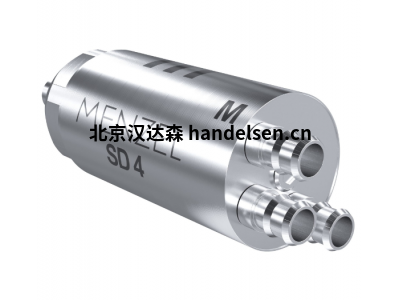

MENZEL INDUTEC ® MS SD4

SD4 精密同軸噴頭，帶全向噴頭，無滴漏，自清潔，噴嘴開口 Ø 0.3 mm，后部用于介質、噴霧和控制空氣的連接，

尺寸：34.8 mm x Ø 13mm，重量：約 30 g，

主體、頭部和針頭：NIRO，密封件：氟橡膠，可通過附件（可選）轉換為各種容量，噴霧角度、射流形狀和流速。

MENZEL  INDUTEC ® MS SD3

SD3 同軸噴頭，全向噴霧角度，無滴漏，自清潔，噴嘴開口 Ø 0.3 mm，帶行程調節螺桿（網格）用于介質調節，

節流螺桿用于直接在噴嘴上調節噴霧空氣。

主體，針頭，內徑 + LK：NIRO，O 型圈：氟橡膠，控制氣壓：最小 5.5 - 最大 6.0 bar，噴霧氣壓：最大 6.0 bar，

介質壓力：最大 6.0 bar，最大噴霧風量：約 100 l/min

入口壓力（噴霧空氣）6 bar。

MENZEL  INDUTEC ® MS FD4 Z2

FD4 Z2 特殊型同軸噴頭，帶有兩個噴淋空氣接口，可實現更長、更穩定的空氣夾套 - 全向噴霧角度，

 - 無滴漏，自清潔， - 噴嘴開口 Ø 0.3 mm，

 - 兩個獨立的噴淋空氣連接， - 后部的介質和控制空氣，尺寸：34.8 mm x Ø 13 mm，

重量：約 30 g

主體、頭部和針頭：NIRO

密封件：氟橡膠

MENZEL  INDUTEC ® MS SD4 M2

SD4 M2精密同軸噴頭，特殊版本，帶 2 個介質連接，用于 2 種變體：

1.介質循環，2.兩種不同的介質，

帶全向噴霧角度，無滴漏，自清潔，噴嘴開口 Ø 0.3 mm， - 兩個獨立的介質連接， - 背面有噴霧和控制空氣，

尺寸： 34.8 mm x Ø 13 mm， 重量： 約 30 g

主體、頭部和針頭： NIRO

密封件：用于最小數量的氟橡膠

模塊 冷卻潤滑系統
