FUNKE板式換熱器和管式換熱器的區別



板式換熱器和管式換熱器都是常見的換熱設備，它們在結構和應用上有一些明顯的差異。



一、基本結構和原理

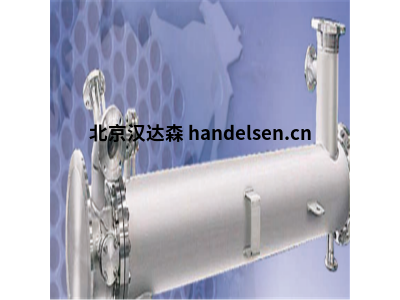

板式換熱器由一系列平行、薄的金屬板相互倒置組成，形成復雜的流道，使流體在流道內較低的雷諾數（一般Re=50~200）下產生紊流，所以傳熱系數高，一般是管殼式的3~5倍。而管式換熱器則是由一系列的直管或U形管構成，流體在管內流動，通過管壁與另一種流體進行熱量交換。



二、重量和占地面積



板式換熱器的板片厚度一般為0.4~0.8mm，而管式換熱器的管體厚度為2.0~2.5mm，因此，板式換熱器的重量一般只有管式的1/5左右。另外，板式換熱器的結構緊湊，單位體積內的換熱面積是管殼式的2~5倍，占地面積也較小。



三、對數平均溫差



板式換熱器多為并流或逆流流動方式，其修正系數也通常在0.95左右，因此具有較大的對數平均溫差。而管式換熱器通常是錯流流動，修正系數小，對數平均溫差修正系數小。



四、投資和維護



由于管殼式換熱器的結構和傳熱效率，使得其用材較多，故價格較高。相比之下，板式換熱器的制造成本較低。此外，由于板式換熱器的結構緊湊，不需預留抽出管束的檢修場所，使得其在實際使用中具有較低的投資成本。在維護方面，板式換熱器的重量輕、體積小，移動和安裝都較為方便，因此也降低了維護成本。



五、應用范圍



板式換熱器在某些應用中具有獨特的優勢。例如在需要改變換熱面積或流程組合的情況下，板式換熱器只需增加或減少幾張板，操作簡便。而管式換熱器則需要增加或減少一整組管子，操作相對復雜。另外，由于板式換熱器的末端溫差小，非常適合用在汽輪發電機組及輔機的額定出力和正常工作的情況。而且，由于板式換熱器較低的重量和緊湊的結構，它也特別適合用在移動和運輸設備中。



六、傳熱效率與散熱損失



板式換熱器的傳熱效率一般高于管式換熱器。板式換熱器的傳熱系數為1 000～3 500 W/（m2·K），遠高于管殼式的120-250W/(m2·K)。這主要是因為板式換熱器的流道較窄，流體的湍流程度較高，且能在較低的雷諾數下產生紊流，從而提高了傳熱效率。此外，板式換熱器的散熱損失較小，熱量損失較低。



七、環境影響與環保性



對于冷卻水和被冷卻水在板片的兩側對流的情況，板式換熱器的流動狀態和二中介質流向決定了其端溫差很?。蠢鋮s水進口溫度和被冷卻水出口溫度之差），一般在1℃左右。這有利于實現較高的汽輪發電機組及輔機的額定出力和正常工作。此外，由于板式換熱器具有較高的傳熱效率和較低的散熱損失，它也有助于減少能源消耗和降低溫室氣體排放。



綜上所述，盡管板式和管式換熱器在許多方面具有不同的特性和優缺點，但它們都廣泛應用于各種工業和工程領域中。在實際應用中，應綜合考慮設備需求、投資成本、運行效率和維護費用等因素來選擇最適合的換熱設備。
