AirLoc精密矯直機505.6-VRKCS /902用于封閉式機腳設計

AirLoc精密矯直機505.6-VRKCS /902

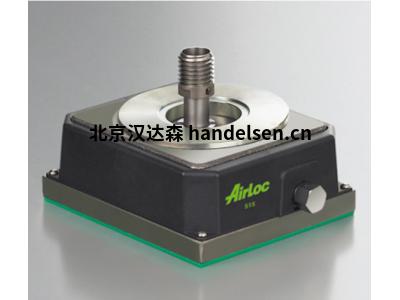

AirLoc套筒式矯直機

套筒式 AirLoc 楔形安裝®精密矯直機專為機器腳封閉而無法擰緊固定螺釘的客戶而開發。

要固定 AirLoc 套筒楔形精密®矯直器，只需在機腳上安裝盲螺紋。套筒被擰入其中，矯直器只需安裝在其上即可。

這在楔形精密®矯直機和機腳之間建立了牢固而安全的連接。當然，調平能力仍然完好無損。

此外，球形閥座型號的不平整度可達 3°，可以得到可靠的補償。

精密矯直機 VRKCS

非常緊湊的新型 AirLoc Wedgmount® 精密矯直機，適用于空間有限的安裝，帶有封閉的可調節機構，

可最大限度地延長使用壽命。在最大負載下以低調平扭矩提供快速、精確的調平。堅固的球形閥座版本，

在不平坦的地板或未加工的底架上具有抗扭強度。

505.6-VRKCS /902信息

用于封閉式機腳設計。在機腳上安裝一個簡單的盲線是建立牢固和安全連接的必要條件。

類型 505.6-VRKCS /902

名字 插入 Wedgmounts QFixx

編號 1.53505-6.59

顏色 RAL 9005 深黑色

技術數據

最大負載 [lbs] 11000

傾角 [°] 3

調平范圍 [mm] 3

調平范圍 [mm] -3

每圈調平距離 [mm] 0.37

溫度范圍 [°C] -20

溫度范圍至 [°C] 80

重量 [kg] 3.566

尺寸

高度 H [mm] 65

高度 HoB 處于中立位置，無襯墊 [mm] 63

長度 L [mm] 130

x [毫米] 65

y [毫米] 53

寬度 B [mm] 105

直徑D 1 [mm] 60

橫板寬度 SW1 [mm] 14

墊設備

底墊類型 902

空載墊片厚度 [mm] 2

細砂漿對混凝土的摩擦系數 0.8

硬度 [° Shore A] 90 - 95

底部墊面積 A1 [cm2] 125

型號

505.6-VRKCS/915

515.6-VRKCS /902

515.6-VRKCS/915
