Bilz超薄收縮卡盤 ThermoGrip有防腐蝕涂層
Bilz超薄收縮卡盤 ThermoGrip有防腐蝕涂層
常用系列
常用系列
| 郭浪 QQ：2853369882 手機：18518269212 電話：010-64714988-196 傳真：010-84786709-667 郵件：sales16@handelsen.cn |
 |
 |
Bilz HSK-A32
Bilz HSK-C32
Bilz HSK-E25
Bilz HSK-F40
Bilz HSK-A40
Bilz HSK-C40
Bilz HSK-E32
Bilz HSK-F63
Bilz HSK-A50
Bilz HSK-C50
Bilz HSK-E40
Bilz HSK-F63
Bilz HSK-A63
Bilz HSK-C63
Bilz HSK-E40
Bilz HSK-A63
Bilz HSK-E50
Bilz HSK-A80
Bilz HSK-E63
Bilz CAT-40
產品詳情

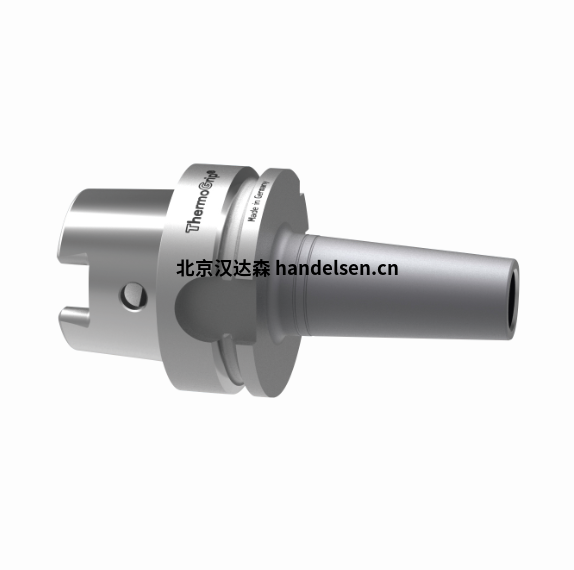

Bilz ThermoGrip超薄收縮卡盤 特別適用于模具行業
應用
應用：硬質合金刀具
的感應收縮 機器類型：用于模具行業
特征
3°傾斜度，可克服模具行業中常見的深腔問題
最小的過盈輪廓、高徑向剛度和高扭矩的最佳組合
通過 2 個凹槽指示 TSF 幾何形狀
用于模具卡盤 TSF 以及所有熱縮卡盤 HSK-E 和 HSK-F 的無腐蝕涂層
優勢
由于這種新型卡盤的纖薄形狀，干涉邊緣已成為過去
纖細的收縮卡盤還具有防腐蝕涂層
描述/品質
這種卡盤類型用于硬質合金刀具的感應收縮。由于這種新型卡盤的纖薄形狀，干涉邊緣已成為過去。新型熱縮卡盤 TSF 的外部幾何形狀設計有 3° 傾斜度，與模具和模具兼容。
纖細的收縮卡盤具有防腐蝕涂層?？ūP的同心度為 < 0,003 mm，并在 < 1 gmm/kg 時進行精細平衡。特別是對于這些纖薄的卡盤，所有新的 ThermoGrip® 熱縮單元都使用加熱時間和發電機輸出參數進行編程，以收縮所有可能的刀柄直徑。
舊版本的收縮裝置可以使用這些參數進行升級。因此，薄壁卡盤可以以最高的可靠性縮小，并且沒有過熱的風險。廣泛的產品范圍意味著不同長度的卡盤可用于所有標準主軸上的所有應用。
重型熱縮卡盤
應用： 重疊率提高 50% – 適用于 *HPC 切割
特征
增加壁厚
短而剛的設計
高徑向剛度
優勢
這些特性有助于防止即使在高速下也能產生振動
在最高的金屬去除率下實現最佳的形狀穩定性
特征
THD 卡盤只能與以下單元/線圈一起使用：
Ø 16、20、25：ISG34xx WK-WS 和線圈 ISGS3200-2 可選
Ø 32 及以上：僅適用于 HL 單元 ISG44xx
Bilz熱縮卡盤ThermoGrip® TMG型
應用：通用機械工程、醫療和牙科技術、模具、可再生能源
特征
恒定的最大夾緊力
對從 h4 到 h9 的所有刀柄公差進行工藝安全夾緊從 h4 到 h9 的所有刀柄公差的工藝安全夾緊
用于 Weldon 刀柄的防拔出系統
同心度 ≤ 3 μm
效益
提高金屬去除率
優異的阻尼性能 因此，更好的表面和更好的公差保持
一個基本支架適用于所有直徑
M 代表 恒定最大夾緊力。
由于刀具和卡盤的最大重疊始終如一，該設計確保了恒定的高夾緊力。套筒還提供拉出保護裝置（Weldon）。
M代表附加值。
TMG首次使用相同的熱縮卡盤夾緊幾乎任何直徑的刀柄。通過這種方式，可以經濟高效地滿足整個生產要求?；局Ъ艿撵`活性可用于滿足整個生產要求。TMG首次使用相同的熱縮卡盤夾緊幾乎任何直徑的刀柄。通過這種方式，可以經濟高效地滿足整個生產要求?；局Ъ艿撵`活性可用于滿足整個生產要求。
新型 Bilz TMG 夾緊系統將熱縮夾緊技術的優勢與夾頭解決方案的靈活性相結合。該系統由基本支架和特殊涂層夾頭組成。
2至32mm 的刀柄刀具可以用以前無法達到的夾緊力進行夾緊。例如，20 mm 刀柄的扭矩超過 850 Nm。這是在感應熱縮配合機上以全自動或手動正在申請專利的工藝完成的。
