Boschert沖孔機和切槽機在世界各地的鈑金車間中以經久耐用而聞名。在安全卡盤領域，我們已經證明了我們的前瞻性思維方式，我們已經為創新的新產品獲得了許多國際專利。通過將舊世界的工藝與新世界的技術相結合，我們能夠在德國工廠開發和制造創新和負擔得起的高質量產品。

主要產品：

Boschert鈑金加工

Boschert繞線技術

Boschert林業技術

Boschert工具

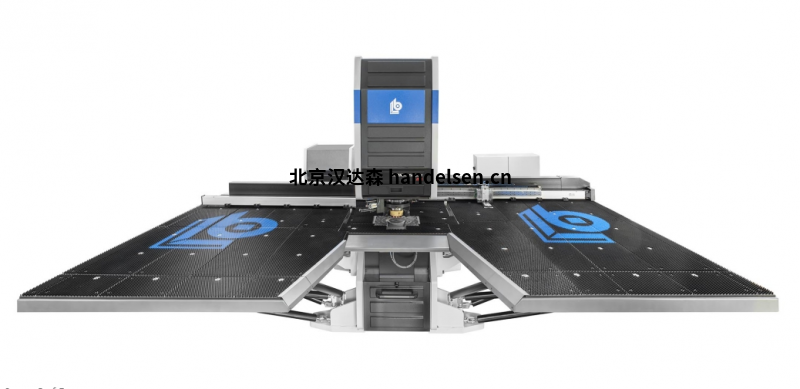

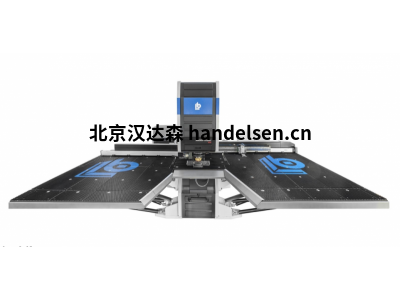

沖孔機CompactEVO-設計與體驗相結合

使用無刷直流電機和氣動分度旋轉工具，可 360 度無級旋轉直徑達 105 毫米的所有工具。7 向 Revotool 是專為該機型設計的。除了 6 個直徑各為 16 毫米的工具外，還配備了一個 5 x 30 毫米的分切工具，可對幾乎所有輪廓進行沖孔，從而無需更換工具即可完成板材加工。

緊湊型設備的更多組件

所有機器都配有 L 形板，用于加工非常小的工件和預彎工件。標準

刀具自動潤滑可延長不銹鋼（VA）的刀具壽命，減少鋁材的邊緣毛刺

重新定位最遠可達 10 米，夾鉗移動時不接觸板材。2 個堅固的夾鉗，可夾持重達 200 公斤的板材（可擴展至 4 個夾鉗）。標準容量可達 7 毫米，必要時也可達到 12.7 毫米。標準

標準表面噴砂防腐處理。工作臺上的滾珠適用于較重的板材，便于搬運；工作臺上的毛刷適用于較薄或對劃痕敏感的板材。

真空除渣

CNC/CAD 軟件可將 DXF 文件導入機器語言，計算沖孔時間，進行圖形模擬

內置油冷卻裝置，每分鐘最多可進行 800 次擠壓

可編程重新定位夾具，加快機器安裝速度。

攻絲和鉆孔附件，可加工 M3 至 M12 螺紋以及較厚板材上的較小鉆孔。

打標裝置，可在 10 種不同字體的部件上打標。

性能

最大板材厚度 12.7 mm 夾鉗開口/Revotool 6 mm 2

通過重新定位，最大板材長度 9999 毫米

最大液壓沖孔力 280 千牛（可選 400 千牛）

最大工件重量 200 千克

速度

最大定位速度

X 軸 60 米/分鐘

最大定位速度

Y 軸 30 米/分鐘

同時 X 和 Y 軸 67 米/分鐘

最大沖程 標準液壓 250 沖程/分鐘

最大沖程 快速液壓 800 沖程/分鐘

工具

通快工具系統

最大沖孔直徑 105 毫米或任何形狀

105 毫米以內

Revotool 4 / 6 / 7 & 8 工位

換刀時間 2-4 秒 手動

15 秒 手動

沖孔過程中的軸精度

定位差 + - 0,10 毫米

重復精度 + - 0,03 毫米
