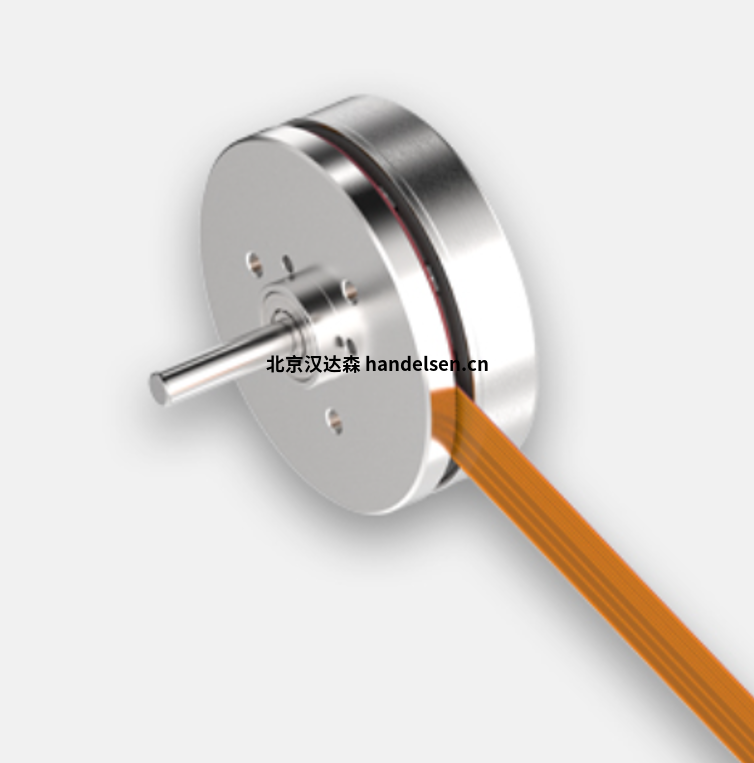

maxon ECXFLAT32S工業裝配機器人關節模組驅動電機無刷盤式伺服電機
maxon ECXFLAT32S工業裝配機器人關節模組驅動電機無刷盤式伺服電機
maxon EC flat電機，電機控制簡單、便于操作、扭矩大、結構緊湊，而且散熱性好，是機器人技術領域的合適解決方案，電機的扁平結構正是其特點。
maxon ECXFLAT32S直流無刷電機配備霍爾傳感器
maxon EC flat電機，電機控制簡單、便于操作、扭矩大、結構緊湊，而且散熱性好，是機器人技術領域的合適解決方案，電機的扁平結構正是其特點。
maxon驅動器分類：
maxon_EPOS4 Comp. 24/5 3
maxon_EPOS4 Comp. 24/5 3
maxon_EPOS4 Compact 24/1.5
maxon_EPOS4 Compact 50/5
maxon_EPOS4 Compact 50/8
maxon_EPOS4 Compact 50/15
maxon_EPOS4 50/5
maxon_EPOS4 70/15
maxon_EPOS4 Disk 60/8
maxon_EPOS4 Disk 60/12
maxon_EPOS2 P 24/5
額定電壓值
額定電壓 24 V
空載轉速 12100 rpm
空載電流 94.2 mA
額定轉速 8210 rpm
額定轉矩（最大連續轉矩） 37.4 mNm
額定電流（最大連續負載電流） 1.66 A
堵轉轉矩 125 mNm
堵轉電流 16.3 A
最大效率 85 %
特征值
相間電阻 1.47 ?
相間電感 1.12 mH
轉矩常數 18.5 mNm/A
轉速常數 516 rpm/V
轉速/轉矩斜率 41 rpm/mNm
機械時間常數 14 ms
轉子慣量 32.6 gcm²
熱參數
外殼-環境熱阻 5.15 K/W
繞組-外殼熱阻 5.67 K/W
繞組熱時間常數 13.1 s
電機熱時間常數 162 s
環境溫度 -40...+100 °C
繞組最高允許溫度 +125 °C
機械參數
最大允許轉速 14000 rpm
軸向間隙 0 mm，徑向負載為 < 4 N 時
0.14 mm，徑向負載為 > 4 N 時
最大軸向載荷（動態） 4 N
最大軸向壓配合力（靜態） 45 N
（靜態，支撐軸） 1000 N
最大徑向載荷 12 N, 5 mm（距離法蘭）
其它參數
極對數 6
相數 3
重量 66 g
什么是PID反饋放大？
PID 代表比例、積分和微分控制參數。它們描述了如何放大誤差信號 e以產生適當的校正。 目標是減少這種誤差，即設定（或需求）值與測量（或實際）值之間的偏差。 較低的控制參數值通常會導致緩慢的控制行為。 高值將導致更嚴格的控制，并有過沖的風險，并且在過高的放大率下，系統可能會開始振蕩。
在速度控制器上，通常使用簡單的 PI 算法實現閉環控制電路。 對于定位系統，微分項也是必要的。 這三個術語可能會相互影響，理解這種相互作用對于定位系統的微調尤為重要。 為了獲得最佳系統性能，必須根據指定的運動和負載慣性來設置系數 KP、KI 和 KD
maxon ECXFLAT32S工業裝配機器人關節模組驅動電機無刷盤式伺服電機
