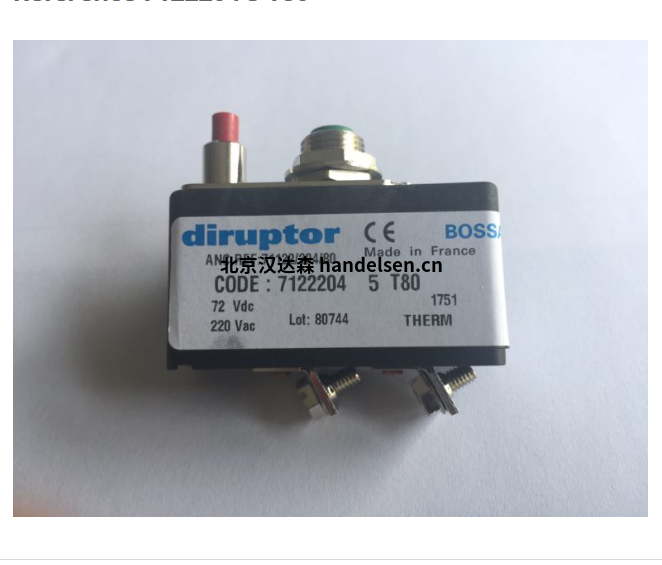

DIRUPTOR單極斷路器7100系列用于印刷電路

該單極斷路器符合 EN 60934 標準，僅符合 AN 和 AS 曲線的 NF F 62-001 標準（鐵路機車車輛）。尺寸范圍從 0.04 安培擴展到 40 安培。用于直流電 （DC）（根據型號高達 150 伏）或交流電 （AC）（高達 415 伏 50/60 赫茲）。

提供熱曲線，也可用于磁熱曲線和磁曲線。

二、DIRUPTOR單極斷路器7100系列技術特點

極數 ： 1 極

控制系統 ：帶或不帶行程按鈕“關閉"

安裝 ：

插入式（限制 20A）

齊平安裝，正面有 2 個螺釘 齊平安裝的螺紋環，用于安裝在正面

卡扣在 DIN 非對稱導軌上 推推式螺紋環，用于安裝在正面

無需固定

卡在 DIN 對稱導軌

上 用于印刷電路的插入式底座

連接 ：

齊平安裝型號

快速連接（公） 6，35 x 0，8 在 45° （在 _ 15A）60° 螺釘端子，帶夾子，用于電纜最大 1 x 6 mm2 （輸入 _ 20A）端子在 60°，HS M4 螺釘，用于電纜最大 1 x 6 mm2 （輸入 _ 20A）

快速連接（公） 6，35 x 0，8 在 90°

向下支柱式端子， 橫向孔（在_40A）

下柱式端子，縱向孔（在_40A）

端子，帶夾子的螺釘，1在60°。1 個 90°，適用于 6 至 16 mm2 的電纜

卡入 DIN 導軌模型

扁平端子，帶夾具的螺釘（In _ 20A）向上支柱式端子，縱向孔（In _ 40A）

無固定模型

根據要求設計端子

用于印刷電路

的插入式底座快速連接（公頭） 6，35 x 0，8 在 90°

插件

銷 _ 7，軸間 20 毫米 （série 7000）

曲線 + RAED 電流 ： 熱 ： 0，04 – 40 A 熱磁 ： 0，10 – 40 A 超大型 ：

14 A 有效 最大 20 A

交流

三、選項

輔助觸點 NC

輔助觸點 NO

輔助觸點切換

用于高峰值電流的特殊觸點（僅熱釋放）溫度補償（熱 2 至 30A，熱磁 3 至 20A）

磁性釋放

的特殊調節 紅色按鈕“ON"

滾花螺母和沉頭螺母，用于鉆孔 14，5 mm

帶分流

器的電源觸點 U.L 1077。

Diruptor 230/400 VAC，具有 6 kA/AC 短路容量

直流 Diruptor ： 單極額定 110/125 V DC 或 2 極 110/125 V DC 每極

加強熱帶化

磁釋放僅“全有或全無"

單獨檢查（附測試報告）溫度等級變化（在60°C下調整）底座上標有額定電流（螺釘旁邊用于調整）

按鈕上標有“ON"的額定電流，位于頂部或底部

單極額定 72 V DC 標稱（90V 測試） 230 V AC 或多極 400 V AC

單極額定 110 V DC 最大標稱（137V 測試） 230 V 交流或多極 400 V 交流
