maxonEC60flat直流無刷電機功率150W開式轉子帶霍爾傳感器和電纜
maxonEC60flat直流無刷電機功率150 W開式轉子帶霍爾傳感器和電纜
RSC光感鎖”通過反作用力，來抑制輕型架燈橋造成的干擾性震蕩。
maxon EC 90 flat體積小、功率強，且運轉精確，因為電機絲毫延遲、或移動幅度偏差都會影響穩定效果，maxon使得舞臺燈光布置變得簡單
maxonEC60flat直流無刷電機功率150 W開式轉子帶霍爾傳感器和電纜
maxon無刷直流電機分類：
具有電子換向的maxon EC電機具有轉矩特性良好、功率高、轉速范圍大和使用壽命長久等優點。 它調節性能出色，因此可實現精確定位。maxon EC-max電機為高性價比系列。 如果使用空間較為狹小，還可選擇maxon盤式電機
1.ECX SPEED系列：可達到高轉速（至120000 rpm）并可消毒滅菌達2000次；
2.EC系列：直徑4 – 90mm，功率1.2 – 400W；轉矩性能優異、功率高、轉速范；圍大、使用壽命長；

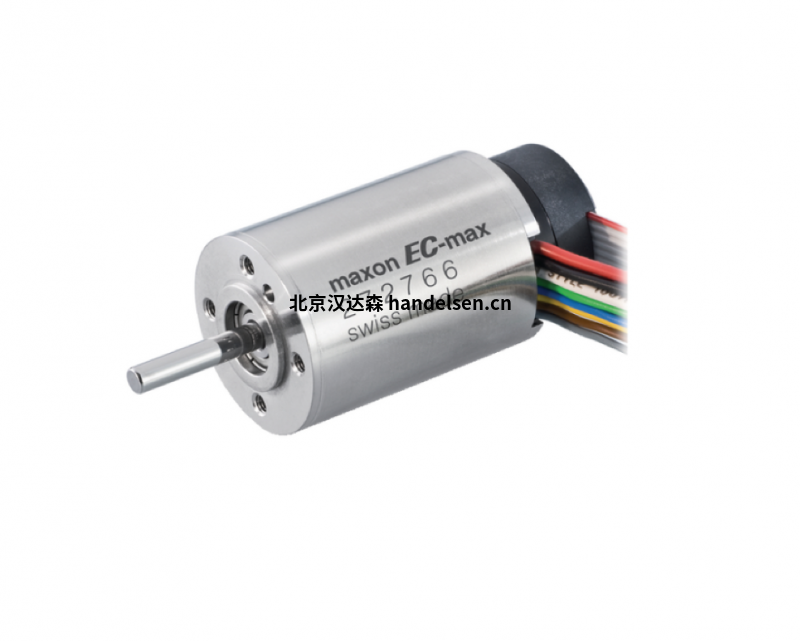

3.EC-max系列：直徑16 – 40mm，功率5 – 120W；無刷式設計，適用于長時間運行，性價比高；
4.EC-4pole系列：直徑22 – 32mm，功率90 – 480W；4極強力電機擁有好的體積重量單位功率比， 使用壽命長。
5.EC-i系列：性能強勁，無刷且價格經濟；尺寸緊湊；直徑30 - 52 mm，功率30 - 180 W；
6.EC flat系列：薄型設計的無刷DC 盤式電機；直徑9.2 – 90mm，功率0.2 – 260W；性能優異，價格經濟；帶有霍爾傳感器和內置電子裝置。
7.EC frameless flat：無框電機套件僅包括轉子和定子——無軸承、無電機軸。外徑僅為43至90 mm，結構緊湊。
maxon EC60flat直流無刷電機功率150 W開式轉子帶霍爾傳感器和電纜
額定電壓值
額定電壓 48 V
空載轉速 4020 rpm
空載電流 224 mA
額定轉速 3230 rpm
額定轉矩（最大連續轉矩） 437 mNm
額定電流（最大連續負載電流） 3.63 A
堵轉轉矩 4870 mNm
堵轉電流 43.2 A
最大效率 86 %
特征值
相間電阻 1.11 ?
相間電感 1.28 mH
轉矩常數 113 mNm/A
轉速常數 84.8 rpm/V
轉速/轉矩斜率 0.837 rpm/mNm
機械時間常數 7.1 ms
轉子慣量 810 gcm²
熱參數
外殼-環境熱阻 2.01 K/W
繞組-外殼熱阻 1.5 K/W
繞組熱時間常數 19.6 s
電機熱時間常數 72.5 s
環境溫度 -40...+100 °C
繞組最高允許溫度 +125 °C
機械參數
軸承類型 球軸承
最大允許轉速 6000 rpm
軸向間隙 0 mm，徑向負載為 < 15 N 時
0.14 mm，徑向負載為 > 15 N 時
最大軸向載荷（動態） 12 N
最大軸向壓配合力（靜態） 170 N
（靜態，支撐軸） 8000 N
最大徑向載荷 112 N, 5 mm（距離法蘭）
其它參數
極對數 7
相數 3
重量 365 g
無傳感器方波換向
電機轉子的位置是通過檢測感應電壓來確定的。
驅動器估算感應電壓 (EMF) 的過零點，經過一個由電機轉速決定的延時后進行電流的換向 (EMF過零點后延遲30°).
在堵轉和低速時，電壓信號過小且無法準確檢測到過零點。因此，在啟動時需要采用特殊的算法(類似于步進電機的控制)。
為了使EC電機實現無傳感器換向，需要在電子裝置內創建一個虛擬的星型連接點。
無傳感器換向的特點
啟動過程不能確切定義
不適合低速運行和動態應用
可高速連續運行（風扇、銑切機、鉆孔機）
