德國müller 側向閥 RSV 12，可用于真空以及氣體和液體介質



品牌介紹：

德國müller co-ax ag公司成立于1960年，并開發出設計的同軸閥系列。憑借 豐富的經驗，可靠而經過嚴格測試的材質，過硬的管理。

CO-AX的閥適用 于真空、氣態、液態、膠狀、磨粒、污染性以及侵蝕性等各種介質。主營：CO-AX電磁閥_CO-AX電動調節閥_CO-AX氣動調節閥_CO-AX自力式調節閥_CO-AX溫度調節閥_CO-AX壓力調節閥_CO-AX電動球閥_CO-AX電動蝶閥_CO-AX氣動蝶閥_CO-AX真空泵_CO-AX加熱器_CO-AX電纜_CO-AX溫度傳感器_CO-AX同軸閥_CO-AX氣動球閥



側閥是電磁閥，具有兩個或三個連接，并且在基本位置關閉（NC）有兩個開關位置。



在這種結構中，磁驅動器不是同軸布置的，而是橫向布置的。此外，這種閥門結構不是壓力平衡的，因此可切換的壓力范圍明顯小于同軸設計中的閥門。然而，橫向設計通常足以用于低壓和粗真空范圍的應用，并且由于其簡單的結構，還提供了非常有吸引力的價格。側向閥特別適合包裝、玻璃、金屬和家具行業，作為提升工具（吸盤）的堅固快速切換閥。由于它們不需要動態密封，因此非常適合在多塵環境中粗暴使用。因此，它們也被推薦用于真空爐中。



DRV



DRV系列（三通閥）是一種具有三個連接和兩個開關位置的閥門。DRV是真空提升工具的經典閥門。根據抽吸裝置和真空泵與閥門的連接，可以激活保持產品斷電和排出產品斷電功能。這項任務決定了在電壓或電源故障的情況下，重型甚至有價值的負載是否可能從起重工具上松動。DRV系列的標稱寬度為12至25毫米，不適用于液體介質。由于其設計，壓力限制在2巴以內。





RSV



RSV系列（管座閥）是一種具有兩個連接和切換位置以及基本位置NC+NO的閥門。這種經典的打開/關閉版本的標稱寬度為12至50 mm，可用于粗真空以及氣體和液體介質。由于這種設計，壓力被限制在最大10巴以內。





側向閥型號：

RSV 12

RSV 20

RSV 25

RSV 32

RSV 40

RSV 50

DRV 12

DRV 20

DRV 25

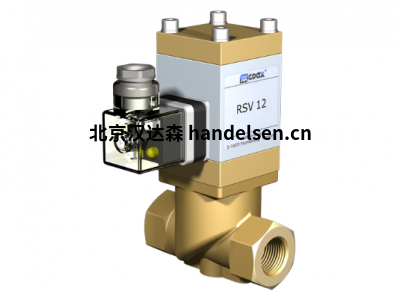

側向閥RSV 12



端口螺紋：G 1/2-G 3/4



功能：NC/NO



壓力范圍：真空0-10巴



KV值：3.2 m³/h



介質氣體：  液體 



流向：見壓力范圍



切換周期：200 l/min



開關打開時間：28毫秒



關閉：30毫秒



介質溫度：直流-10°C-+80°C 交流：-10°C-+80°C



環境溫度：直流-10°C-+80°C交流：-10°C-+80°C



重量：1.3千克



標稱電壓：Un 24 V DC+5%/-10%



Un 230 V 40-60 Hz交流+5%/-10%



驅動：直流磁體



帶集成整流器的交流直流磁體



絕緣等級：高 180°C



保護：防護IP65等級



通電額定負載：ED 100%



連接：插頭符合DIN EN 175301-803，A型，4位x 90°，線徑6-8 mm



閥門的技術設計基于介質和應用要求。這可能導致與數據表上所示的設計、密封材料和特性的一般規范存在偏差。



附件：

電氣連接

連接器形式A DIN EN 175301-803

安裝支架
