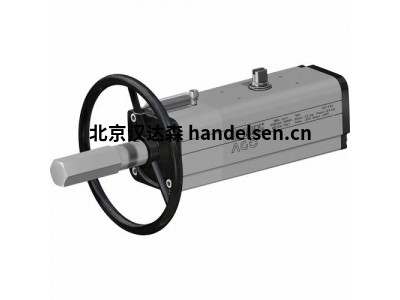

意大利OMAL手輪執行器DANV0060411S
意大利OMAL手輪執行器DANV0060411S
陳華麗 QQ:2351635597 手機:18519260275 電話:010-64714988-172 傳真:010-84786709-667 郵件:sales65@handelsen.cn |
![]() |
![]() |
1.自潤滑的密封滑動軸承
降低活塞與缸筒之間的摩擦力;
即便長期停用,亦可避免密封件與缸筒發生粘連。
2.缸筒、套管和傳動軸的硬度超過50 HRC
更強的執行器內部抗力
3.缸筒和活塞之間的滾動摩擦
更小的摩擦力
4.滾動摩擦的十字滑塊(通過活塞和無傳動裝置的軸,將線性運動轉換為旋轉運動)。
活塞和傳動軸之間的摩擦力更小,從而減少零部件磨損
打開和關閉時有著更強的起動扭矩
相較于齒輪和齒條式執行器,其尺寸更小,安裝空間需求更低
相較于齒輪和齒條式執行器,其重量更小(-30% Kg/Nm),建造基礎設施時可降低成本
相較于齒輪和齒條式執行器,其耗氣量更低,(雙效:-40% 空氣 cm³/Nm;單效:-20% 空氣 cm³/Nm),能夠有效降低壓縮機的工作負荷,或直接使用小尺寸壓縮機。
5.滑動缸筒
得益于較低的表面粗糙度(0.15μRa),可以降低軸承的磨耗。
自DAN15型號起接埠NAMUR電磁閥的接口
無需安裝額外基座
在OMAL自有設施內完成全部生產流程
對加工各個階段的管控
ATEX認證
可安裝于潛在易爆的環境內
高達SIL3等級的認證
更高的運行安全等級
技術參數
扭矩介于60Nm~3840Nm之間。
法蘭接口標準:EN ISO 5211
F05 - F07 - F10 - F12 - F14 - F16
符合15714-3標準
旋轉角度:92°(-1°,+91°)
起動扭矩:與供應壓力成正比;具體請參見表格。
對于任意一臺執行器,DA后的數字即對應于壓力為5.6bar時的起動扭矩(Nm)。
ATEX認證型號符合歐盟《2014/34/UE》ATEX防爆條例。*ATEX型號的代碼末尾處添加“YX”
運行條件
溫度:-20℃~+80℃。(特殊型號:高溫=-20℃~+150℃;低溫=-50℃~+60℃)
額定壓力:5.6bar;作業壓力:8.4bar。
流體源:無需潤滑且經過濾的壓縮空氣。
需要潤滑時,請使用與NBR材質相兼容的油料。
如有需要,我司制造的1/4轉氣動執行器可加裝手動操縱裝置。
單效和雙效型號均可集成這一裝置。
為了使系統良好運行并保持裝置的機械完整,使用手動操縱裝置執行任何操作之前,必須檢查并確保氣動執行器的壓縮氣體供應已斷開。
手動操縱裝置可直接作用于氣動執行器的主要機械傳動組件,操縱手輪的扭矩符合EN 12570標準,輸出扭矩值等于執行器的標定扭矩值。
DANV0060411S
DANV0060412S
DANV0106411S
DANV0120411S
DANV0180411S
DANV0240411S
DANV0360411S
DANV0480411S
DANV0720411S
DANV0960411S
DANV0960412S
DANV1440411S
DANV1440412S
DANV1920411S
DANV1920412S
DANV3840E1600A
