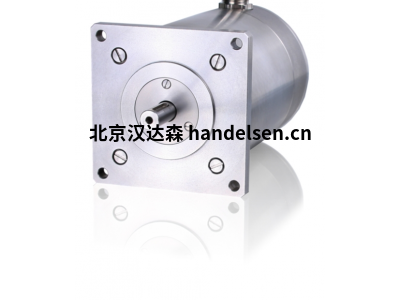

Phytron VSS和VSH步進電機 適用于超高真空的應用



優勢：在極端條件下運行的解決方案

Phytron的VSS / VSH步進電機是30多年空間技術經驗的結晶。專門設計的兩相混合式步進電機可用于多達 10 個真空環境-11hPa。它們最適合特殊環境，例如深高溫或極端輻射強度。





技術細節

用于在真空或空間中運行或用于成軌應用的步進電機

高沖擊和振動載荷

真空度高達 10-11hPa

溫度范圍取決于應用

抗輻射性高達 106焦/千克

保持扭矩從 3.4 mNm 到 13 Nm

直徑 19 至 125 mm

每轉全步長：200 （1.8°）

排氣孔以避免滯留氣體袋



自選：

VGPL 行星/諧波驅動齒輪

熱元件類型 KTC/Pt100 電阻傳感器

解析 器

雙軸

等。



定制結構：

在惡劣環境中運行，兼容潔凈室，帶主軸的電機

集成電機齒輪類型，可減輕重量和抗振性 - 鈦合金外殼或空間應用

減少磁發射





市場

質譜儀

電子顯微鏡

鍍膜和濺射

航空 航天

高能物理

粒子加速器

深鉆技術



VSS和VSH步進電機 適用于超高真空的應用，用于真空中的電機不僅應承受真空（無空氣爆裂）夾雜物），不得污染真空也可以。通過選擇合適的材料和優化的調理工藝。Phytron VSS/VSH步進電機是理想的，適合在真空中使用。通過多年的特殊材料經驗，在太空中的應用，我們將重點放在具有最小分子脫氣和耐熱性高。這是先決條件

在科學和醫學領域獲得高真空質量和真實的測量結果應用。



因此，對于真空中的精確定位，步進電機特別適合，因為即使沒有敏感的反饋提供者。因此可以使用Phytron VSS/VSH步進電機特別是具有挑戰性的環境條件（輻射、低溫和即使在空間中也經過修改的設計）。由于步進電機不產生保持位置時的抖動效應，這技術是精確對準的理想選擇光學儀器、鏡子、天線或樣品，例如在高分辨率顯微鏡中，粒子加速器或分子分析設備。





兩相步進電機

•保持扭矩為3.4 mNm至13 Nm

•直徑19至125 mm

•步驟數量200（標準）

•1.8°時步進精度為5%

•工作電壓（功率級）

尺寸19至57:70 VDC

尺寸80至126：120 VDC

•排氣孔，以避免

截留的氣體

選項

•VGPL精密行星齒輪或

諧波傳動齒輪

•熱電偶型KTC/Pt100樹脂傳感器

•分解器

•雙軸

解決方案

•在惡劣環境中操作

•潔凈室應用于潔凈室

ISO 5級（根據ISO 14644-1）

•帶旋轉的電機





型號：

VSS 19

VSS 20

VSS 25

VSS 26

VSS 32

VSS 33

VSS 42

VSS 43

VSS 52

VSS 56

VSS 57

VSS 80

VSS 100

VSS 126



Phytron VSS和VSH步進電機 適用于超高真空的應用
