液力偶合器簡介和工作原理

簡介

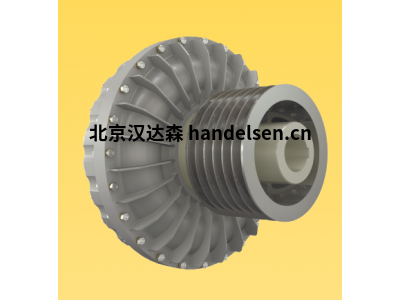

TRANSFLUID液力耦合器 (K系列) 為固定充液型，由三個主要 部件組成。

1 - 主動葉輪 (泵輪)，安裝于輸入軸。

2 - 從動葉輪 (渦輪)，安裝于輸出軸。

3 - 外殼，與外部葉輪法蘭聯接，帶有壓緊油封。 前兩個部件都可以用作泵輪或渦輪。

 Transfluid 液力耦合器 部件組成 工作原理

工作原理

TRANSFLUID液力偶合器為液力傳動裝置。兩個葉輪如同離心泵 和水輪機。(如由電動機或柴油機) 輸入驅動泵輪時，動能被傳遞 給偶合器中的油液。油液受離心力作用沿泵輪葉片槽進入渦輪葉片槽。渦輪吸收動能并產生一個和輸入扭矩相等的扭矩使輸出軸旋轉。 由于沒有機械接觸，也就沒有磨損。 傳動效率僅受泵輪與渦輪間的轉速差 (轉差率) 的影響。 轉差率對液力偶合器的工作來說是必需的，即，沒有轉差率就 沒有力矩的傳遞！從轉差率可以推算出功率損失。

 TRANSFLUID液力偶合器遵從所有離心機械的定律：

 1 - 傳遞力矩和輸入速度的2次方成正比；

 2 - 傳遞功率和輸入速度的3次方成正比；

 3 - 傳遞功率和循環圓直徑的5次方成正比。

KRG-CKRG-CCKRG ：基本型液力偶合器帶彈性聯軸器

KRB-CKRB-CCKRB ：類似..KRG型，但帶制動輪（...KRB）或制動盤（...KRBP）。

KRD-CKRD-CCKRD ：基本型液力偶合器..KR帶輸出軸。允許用其它彈性聯軸器?？梢园惭b于電機和空心軸減速箱 之間。

KRG3-CKRG3-CCKRG3 ：帶彈性聯軸器，可在不移動電機的情況下更換橡膠塊 KRM-CKRM-CCKRM ：基本型液力偶合器帶超彈性型聯軸器 EK ：帶有鐘形罩的液力偶合器，可安裝于法蘭連接的電機和空心軸減速箱之間。

KCG-CKCG-CCKCG ：液力偶合器帶半齒型聯軸器，如需要，也可帶制動輪（...KCGB）或制動盤（...KCGBP）。

KDM-CKDM-CCKDM ：液力偶合器帶膜片聯軸器，如需要，也可帶有制動輪（...KDMB）或制動盤（...KDMBP）。 注意:

KCG和..KDM系列液力偶合器可以在不移動電機和被驅動機械的情況下徑向拆除

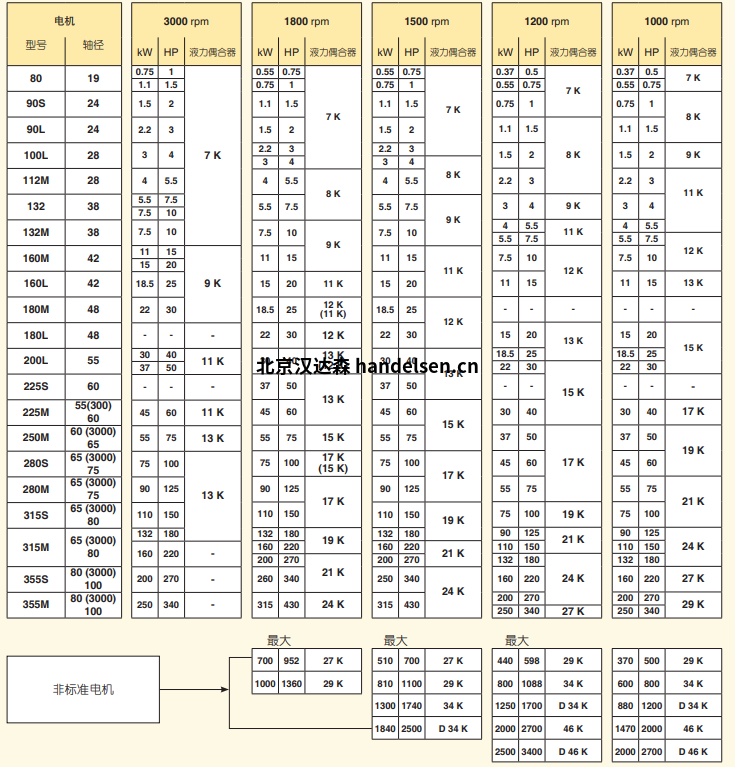

選型表 適配標準電機的液力偶合器。

液力偶合器 KSL 系列 起動控制和調速驅動 功率可達 4000 kW

液力偶合器 KPT 系列 起動控制和調速驅動 功率可達1700 kW

彈性聯軸器 BM-B3M 系列 力矩高達33100 Nm

氣動離合器 TP 系列 力矩高達16800 Nm

電機 永磁同步交流電機 功率可達100 kW

塊式/盤式制動器 NBG/TFDS 系列 制動力矩19000 Nm
