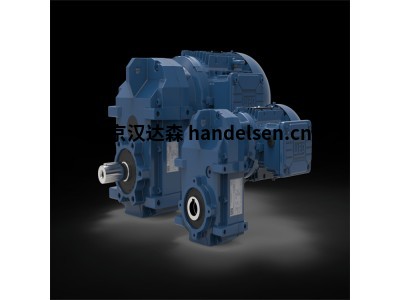

Watt Drive WG20 F系列減速機產品
平行軸減速電機F
由于其結構設計，平行軸減速機特別適用于輸送機技術應用。所有 11 種尺寸均可配備空心軸、輸出軸、安裝法蘭或熱縮盤。減速機尺寸 F04 至 F15 的傳動比范圍可通過第三檔級進行擴展。
|
|
|
F02 |
F03 |
F04 |
F05 |
F06 |
F07 |
F08 |
F09 |
F10 |
F12 |
F15 |
|
額定扭矩 |
[納米] |
130 |
220 |
400 |
600 |
820 |
1550 |
3000 |
4500 |
8000 |
13000 |
18000 |
|
級數 |
|
2 級 |
2 級 |
2-/3 級 |
2-/3 級 |
2-/3 級 |
2-/3 級 |
2-/3 級 |
2-/3 級 |
2-/3 級 |
2-/3 級 |
2-/3 級 |
|
比率范圍 |
|
3.93 - 97.85 |
3.85 - 70.17 |
4.42 - 422.98 |
5.17 - 487.67 |
4.41 - 412.64 |
4.29 - 305.42 |
4.09 - 358.52 |
4.16 - 288.50 |
4.38 – 246.57 |
4.64 – 220.67 |
5.84 – 259.81 |
|
1400 rpm 時的速度范圍 50Hz |
[轉/分] |
14 - 356 |
20 - 363 |
3 - 316 |
3 - 271 |
3 - 317 |
5 - 327 |
4 - 343 |
5 - 337 |
6 – 342 |
7 – 323 |
6 – 257 |
|
功率范圍 50Hz |
[千瓦] |
0.12 - 1.5 |
0.12 - 3 |
0.12 - 3 |
0.12 - 5.5 |
0.12 - 15 |
0.12 - 15 |
0.55 - 22 |
0.55 - 30 |
4 - 55 |
4 - 55 |
11 – 75 |
|
輸出軸/Ø空心軸 |
[毫米] |
約25 x 50 / 25 |
約25 x 50 / 30 |
約30 x 60 / 35 |
約35 x 70 / 40 |
約40 x 80 / 40 |
約50 x 100 / 50 |
約60 x 120 / 60 |
約70 x 140 / 70 |
約90 x 170 / 90 |
約110 x 210 / 100 |
約120 x 210 / 120 |
|
輸出法蘭 IEC |
[毫米] |
160 |
160 |
200 |
250 |
250 |
300 |
350 |
450 |
450 |
550 |
660 |
|
外殼材料 |
鋁 |
鑄鐵 |
||||||||||
