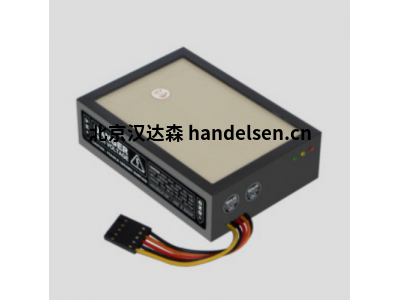

高壓脈沖開關德國Behlke電子開關HTS-SCR系列

應用：激光和醫療行業 大學實驗室 研究所等

1.基于可控硅技術的產品。

2.開關內部將多個可控硅串聯或并聯起來，組成SCR開關。

譚晶 QQ：2853369887   手機：18518172492 電話：010-64717020-116 傳真：010-84786709-666 郵件：sales9@handelsen.cn

3.SCR開關在觸發前，會處于截止的狀態；通過低壓觸發信號觸發后，會一直保持導通的狀態，直到電流低于截止電流后，開關自動回到截止的狀態，等待下一次的觸發。

4.SCR高壓脈沖開關特別適合大電流、高電壓、切換速度要求不高的場合。

 快速推挽式開關（半橋）對感應負載的反向電流或增加的接線電感非常敏感。反向電流可能以不確定的方式導通本征（寄生）MOSFET二極管。這可能導致橋切換路徑內的短路，進一步導致災難性故障。請務必確保沒有電流回到開關的輸出端。這應該通過大的示波器測量來驗證。實際工作電壓的10％。請將足夠的緩沖電容（是陶瓷類型）直接連接到HV輸入，并在輸出長的情況下使用足夠的串聯阻尼電阻。 MOSFET開關的電感負載需要一個快速的續流二極管網絡（串聯阻塞二極管+并聯續流二極管）。該保護二極管網絡可以通過BEHLKE FDA系列的單個二極管安裝在外部。它也可以作為選件I-FWDN集成到開關模塊中。

技術說明：BEHLKE推挽式開關具有極大的上升和下降時間。如果您的應用不需要完整的開關速度，我們建議您使用速度限制選項S-TT（上升和下降時間減慢約50％）與輸入低通濾波器選項LP結合使用。這些選項有助于小化快速高壓脈沖電路典型的高頻困難（例如自振蕩或自重啟動）并簡化EMC設計。

型號描述：

behlke      HTS 40-1000-SCR

4KV  10000A

behlke      HTS 60-1000-SCR

6KV 10000A

behlke      HTS 60-100-SCR

6KV 1000A

behlke      HTS 60-200-SCR

6kv 2000A

behlke      HTS 80-200-SCR

8kv 2000A

behlke      HTS 80-500-SCR

8kv 5000A

behlke      HTS 80-1000-SCR

8kv 10000A

behlke      HTS 100-1600-SCR

10kv 16000A

behlke      HTS 120-200-SCR

12kv 2000A

behlke      HTS 120-500-SCR

12KV 5000A

behlke      HTS 120-1600-SCR

12kv 16000A
