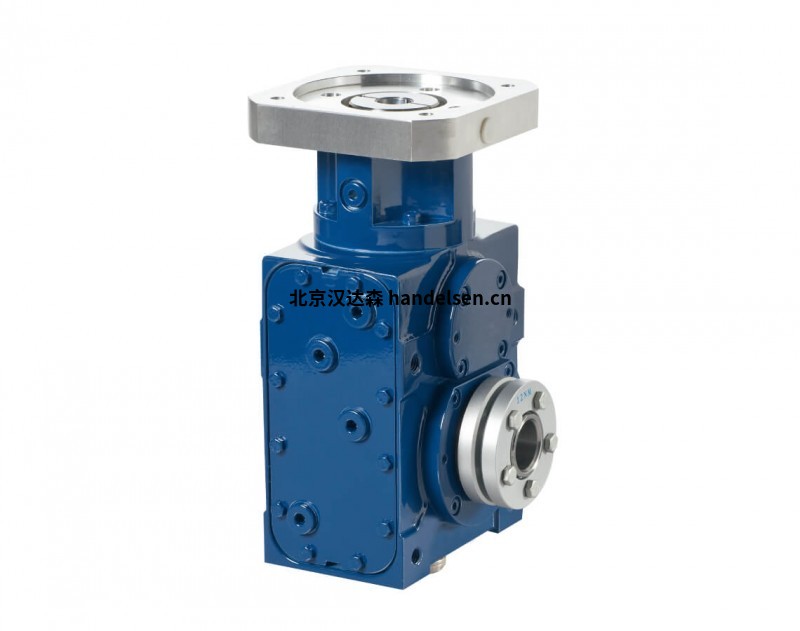

vogel SKPG帶法蘭軸的角齒輪箱
vogel SKPG帶法蘭軸的角齒輪箱
比率：[-] 12,0 – 100,0
加速扭矩：T 2maxzul [牛米]100 – 950
輸出軸額定扭矩：T 2Nzul[牛米] 70 – 550
反彈：j[arcmin] 3 – 5
輸入速度：N 1maxzul[分鐘-1 ] 6500 – 7500
輪齒：SKPR (N) 04
克林貝格螺旋斜齒，
正齒輪方向旋轉方向：面對C和A時方向相反
效率：尺寸 04 η ~0,92
壽命：20000小時
允許的變速箱
溫度外殼：-10 °C 至 +90 °C
潤滑：潤滑
安裝職位：下單時請注明
表面保護：底漆 RAL 9005 黑色
保護等級：IP 54
SKPR (N) 04
比率 i 12 15 20 25 30 35 40 45 50 63 70 80 100
加速扭矩（每小時最多 1000 次循環） T2bzul Nm 680 675 675 940 940 880 880
輸出額定扭矩
(帶 n1Nzul) T2Nzul Nm 550 550 450 450 550 550 340 340
急停扭矩（變速箱期間允許 1000 次壽命）
T2Notzul Nm 1250 1250 1250 1250 910 1270 910 800 1800 1800
允許的平均輸入速度（使用 T2Nzul 和 20 °C 環境溫度）n1mzul min-1 4000
輸入速度 n1maxzul min-1 6500
齒隙j arcmin 標準 ≤ 5 / 減小 ≤ 3
扭轉剛度 C Nm/arcmin 140
徑向載荷（參考輸出軸上的軸心） F2rzul N 14000
軸向載荷（參考輸出軸的軸心） F2azul N 13500
重量 m kg 約33,5
運行噪音（n1 = 3000 min-1 無負載） LPA dB(A) 約70 / 距離 1 m
vogel SKPG帶法蘭軸的角齒輪箱
