德國Nidec Graessner 齒輪箱Power Gear

65 年  – 經驗 – 質量 –可靠性 – 遵守時間表。

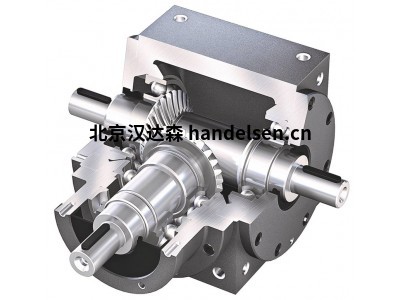

錐齒輪使用外殼、軸、法蘭和軸承創建強大的系統。您的復雜設計由 Nidec Graessner 妥善處理 - 我們致力于智能概念已超過 65 年。

Nidec Graessner的客戶、機械和工廠建設公司不僅受益于我們創新的驅動技術，還受益于我們對質量、可靠性和準時等傳統價值觀的承諾。我們總是在您的預算范圍內高效地工作。

Nidec Graessner Power Gear X 版 - 用于最高扭矩 的錐齒輪箱中的動力組。

Nidec Graessner Power Gear X 版 采用加強型設計，以 i =  1:1 的比率實現以最小的整體尺寸傳輸最高輸出扭矩。Gleason 堅固的螺旋錐齒輪與加固的安裝系統一起保證了最高的功率密度。

技術概述

 尺寸從 X54 到 X280 的 9 種齒輪箱尺寸

 配置左、高

 比率我 = 1:1

 軸布置西澳 1、西澳 3、西澳 13

 額定輸出扭矩 T 2N高達 5500 Nm

 輸入速度 n 1max高達 4000 分鐘-1

Nidec Graessner X54

Nidec Graessner X75

Nidec Graessner X90

Nidec Graessner X110

Nidec Graessner X140

Nidec Graessner X170

Nidec Graessner X210

Nidec Graessner X240

Nidec Graessner X280

Nidec Graessner Power Gear HS 版  – 高速錐齒輪箱

專為特殊要求而設計 - 無需適應，無需妥協：在新開發的Power Gear HS系列中，Nidec Graessner擁有數十年的工程專業知識。因此，每個單獨的組件都經過一致的開發和設計，以滿足最高速度的要求。具有多種應用和應用領域的眾多優勢。

最高速度的變速箱

用于動態伺服傳動系統

更高的允許熱性能限制

低背隙和高精度傳動

通過連接燈籠安裝電機

軸和錐齒輪之間的摩擦鎖定配合

適用于同軸齒輪箱的前置級

高達 98% 的高效率等級，從而實現節能

技術概述

 尺寸S75、S90、S110、S140、S170

 配置L, H, KL, KH

 比率我 = 1,0 / 1,5 / 2,0

 軸布置

WA 1、WA 3、WA 13、WA12、WA23、WA123

 輸入速度 n 1max高達 8500 分鐘-1

 電機安裝

通過聯軸器和燈籠 (KL/KH)

Nidec Graessner S75

Nidec Graessner S90

Nidec Graessner S110

Nidec Graessner S140

Nidec Graessner S170
