德國burster壓縮稱重傳感器8524用于測量行業使用

burster8524

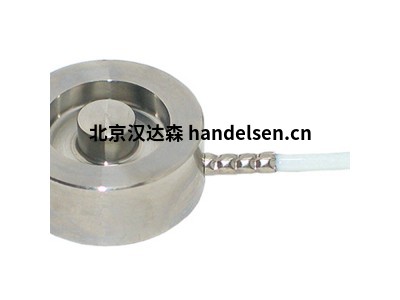

精密拉伸和壓縮稱重傳感器

緊湊、簡單、普遍適用、易于集成到現有結構中，用于靜態、準靜態和動態拉伸和壓縮力，不銹鋼，過載停止（選項）

burster8524特征

測量范圍從 0 ... 500 N 到 0 ... 200 kN

相對非線性：≤ ±0.1 % FS

輸出信號 1.5 mV/V，標準化

用途廣泛，通用

保護類型符合。EN 60529 IP67 測量范圍 ≥ 0 ... 20 kN

電纜適用于拖鏈和高柔韌性

爆破器 TEDS 可選

burster8524產品數據

模型 8524

測量范圍

0 … 500 N

0 … 1 kN

0 … 2 kN

0 … 5 kN

0 … 10 kN

0 … 20 kN

0 … 50 kN

0 … 100 kN

0 … 200 kN

burster8524力的方向 拉伸和壓縮

標準化 是的

信號輸出 1.5 毫伏/伏

防護等級

IP65 測量范圍 ≤ 0 ... 10 kN

IP67 測量范圍 ≥ 0 ... 20 kN

burster8524選項

拉板 選項

加載介紹按鈕 選項

工作溫度范圍 -30 ... +80 °C

具體特點

輸出信號 1.5 mV/V，標準化

用途廣泛，通用

保護類型符合。EN 60529 IP67 測量范圍 ≥ 0 ... 20 kN

相對非線性：0.1 % FS

電纜適用于拖鏈和高柔韌性

爆破器 TEDS 可選

burster8524 精密拉伸和壓縮稱重傳感器是一種多功能傳感器，可在各種應用中進行高精度載荷測量。將稱重傳感器安裝在平坦、堅硬和拋光的接觸表面上，可實現最佳測量質量。此要求不適用于高達 0 ... 2 kN 的小測量范圍，因為三個刀口軸承可確保傳感器牢固就位。低于額定負載 5% 的偏心力、彎矩和扭矩不會影響傳感器的測量質量。我們的“稱重傳感器”手冊解釋了如何設計機械系統外的寄生負載。

外法蘭上的通孔用于將 burster8524 傳感器固定到系統結構上。負載通過中央盲螺紋孔或可選地通過負載按鈕施加?；蛘?，如果需要，可以將拉板甚至桿端軸承連接到傳感器上，以同樣容易地測量純拉伸載荷，例如在鮑登電纜或鏈條中。8524 傳感器設計用于測量靜態、準靜態和動態壓縮和/或拉伸載荷。

burster8524傳感器內部是一個彈性膜，在其上施加應變計，連接成一個完整的惠斯通電橋。如果向傳感器施加拉伸或壓縮負載，則測量電橋的歐姆電阻會發生變化，并使輸出信號與以 mV/V 為單位的測量負載成比例。

德國burster壓縮稱重傳感器8524用于測量行業使用
