schmalz真空夾具SSPB-117 117-125
型號：SSPB-117 117-125 NBR
3D真空夾具系統
參數：
直徑 Ds:117,0 mm
高度 H1:137,00 mm
3D真空夾具系統
| 靳叢偉 QQ：2853369885 手機：15810543160 電話：010-64714988-211 傳真：010-64714988-668 郵件：tk1@handelsen.cn |
 |
直徑 Ds:117,0 mm
高度 H1:137,00 mm
行程 Z:8,00 mm
適用領域:117.0 ... 125.0
材質:ED
密封材質:Perbunan
適用領域:117.0 ... 125.0
材質:ED
密封材質:Perbunan
用于木材加工、金屬、塑料和纖維復合材料行業中CNC激光和銑削工藝的BHF夾具基本主體
用于部件的手動加工和精加工，如鋸切割、鉆孔或打磨工藝
系統可搭配不同真空吸盤使用，也可通過Uni-base連接到加工中心臺面，設置自由度
用于與施邁茨Steel-Plate鋼臺面平板組合的平臺面或其他類型機床
靈活手動調整行程和旋轉角度
各軸向自由度高，調解輕松
針對自由曲面工件，可手動柔性調節夾持吸塊
采用真空或磁性預固定于機臺面
產品亮點
Uni-base 高度及角度皆可調整
可安裝于平整臺面或Innospann臺面
多種吸盤可直接安裝于Uni-base
優勢
最大節省空間，適用于各種形狀的工件
可與施邁茨其他裝夾系統配合使用
完美適配工件和流程
1.UB 135x135x156 29.5 15 G:基座,靈活可調、長 L:135,00 mm、寬 B:135,00 mm
高度 H:156,00 mm、行程 Z:29,50 mm、回轉角度 W:15,0 °
2.RSC 85x120-VU1-40-IS-BHF 3D真空夾具用吸盤、高度 H:99,00 mm、高度 H1:120,00 mm、行程 Z:21,00 mm、吸盤材質:Vulkollan VU1、真空吸盤:Innospann
3.SSPB-117 117-125 NBR 3D真空夾具系統、直徑 Ds:117,0 mm、高度 H1:137,00 mm
行程 Z:8,00 mm、適用領域:117.0 ... 125.0、材質:ED、密封材質:Perbunan

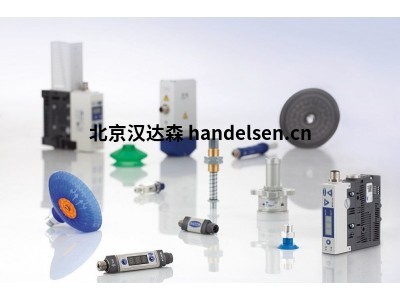

德國SCHMALZ部分產品型號
①德國SCHMALZJGP 300-1
②德國SCHMALZJGP 64-2-AS
③德國SCHMALZSAOG-S 80x30 NBR-60 RA
④德國SCHMALZ真空發生器SBP15G02SDA
⑤德國SCHMALZ夾爪39305541MPG-plus64-V
⑥德國SCHMALZ真空組件SCP 20 NC AS
⑦德國SCHMALZ真空發生器SEM-C 25 SDA NC AS
⑧德國SCHMALZ真空波紋吸盤SAOB 60x30 HT1-60 G1
