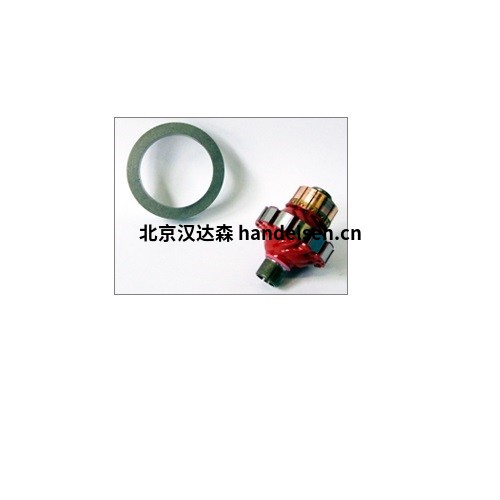

CALLAN TECHNOLOGY-TT-423X直流電機6極電機

CALLAN TECHNOLOGY-技術參數：



扭矩（磅英尺）7.8 至 24.5

電壓直流 (V)最多 最大 140 個。

速度 (RPM)3600

框架尺寸(Ø 英寸)6.5

軸徑(Ø 英寸)1.375



CALLAN TECHNOLOGY-特點：



TT-423X 電機最初是連續的極電機。如今，Callan Technology 將這些電機制造為 6 極、滿裝電機，為您提供與原始 TT-423X 電機相同的電氣性能。它們可以采用面安裝或法蘭安裝，并作為標準配備 TGF2030-147 轉速計。



TT-423X 系列直流伺服電機-轉速計單元擴展了 TT-420X 系列的扭矩和功率范圍。 TT-423X 系列直流伺服電機轉速計單元采用高能稀土磁體材料，可為機床、機器人、自動材料處理、拉絲、造紙、塑料薄膜和箔加工、張力控制和包裝機械提供精確的運動控制等。高達 112 lb.ft 的峰值扭矩為快速、準確定位提供了充足的動力。再加上低電機慣量，理論加速度高達 6500 rad/sec2 結果。



獨特的永磁體結構消除了傳統陶瓷磁體電機中常見的熱失控和換向問題。規定通過在非驅動端的軸伸端安裝旋轉變壓器、編碼器或其他位置反饋設備。一個 24V 直流可以選擇提供故障安全制動器。電機電源和測速發電機引線通過接線盒提供，但也可以通過飛線（PG 壓蓋）或連接器進行替代連接。



上面的電氣規格是我們標準繞組的示例。我們有許多特殊繞組，旨在涵蓋大多數速度/扭矩應用。如果下面的繞組不適合您的應用，請聯系我們，我們將為您設計特殊的繞組。



規格



7.8 至 24.5 lb.ft 連續

2.0 至 4.5 馬力

3600 rpm 最高轉速

緊湊的尺寸

高能稀土磁鐵

6極電機



標準功能



圓形法蘭

飛線（NPT 孔）

IP44 密封

鍵槽

后軸延長件

太長

恒溫器



選項



制動

連接器

特殊繞組

無鍵槽

特殊軸

油封

特殊密封



CALLAN TECHNOLOGY-型號：
