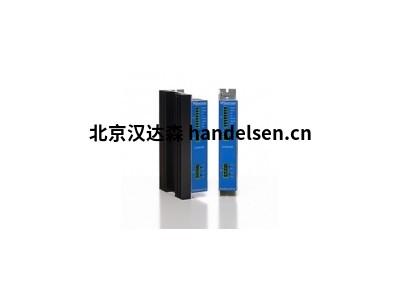

德國ECMOTION驅動器ECMD288優勢供應

型號：  ECMD288

品牌：  ECMOTION

產地：  德國



1、德國ECMOTION驅動器產品介紹

在突然斷電的情況下，電磁制動器可確保保持位置，例如Z軸的位置，以防止損壞工具和工件。保持扭矩是通過使用壓縮彈簧產生的。他們的制動器是通過電磁方式釋放的，因此必須為它們提供24V直流電壓。它們安裝在電機軸（B軸）的后部。發生電源故障時，制動器將步進電機保持在其位置。HECM系列強大的2相高扭矩步進電機具有60毫米的法蘭和47.14毫米的孔安裝距離(Nema23)。步進電機有4種長度（43.5、54、65、85毫米），保持扭矩高達3.3 Nm。由于高保持扭矩、低振動和由此產生的更平穩的運行，這些步進電機可用于各種應用，特別是由于空間不足而無法使用具有較大法蘭的電機的情況。



2、德國ECMOTION驅動器產品概述

HECM系列的步進電機可以由ECMD系列的動力單元驅動。當功率單元打開時，自動電機設置會檢測電機并自動調整運行參數?？梢栽O置從整步到1/50步的步進分辨率。對于具有1.8°全步距角的步進電機，這對應于每轉10,000步的分辨率。過壓、欠壓、過流和過熱保護與有源鎮流器電路和靜止時自動降低電流一樣標準。功率驅動器ECMD288和ECMD298具有絕對安靜和低共振的運行以及從步進到步進的高扭矩恒定性。它通過壁掛式安裝或DIN導軌安裝進行連接。所有連接器都可以從正面拆下。



3、德國ECMOTION驅動器產品原理

步進電機、行星齒輪和電磁制動器的組合用于需要非常高扭矩的應用，同時必須確保步進電機在斷電時保持其位置。例如，使用Z軸在斷電時保護刀具和工件。步進電機、行星齒輪和電磁制動器的這種組合可以傳遞高達130 Nm的扭矩，并在發生電源故障時將應用程序保持在其位置。20x20mm和28x28mm邊長，這些是EC Motion GmbH最小的2相步進電機的尺寸。這些步進電機具有0.017-0.14 Nm的保持扭矩和1.8°的全步距角，適用于小型緊湊設計、簡單準確定位和高速重要的任何地方。應用可以在生物力學或醫療技術中找到。例如在顯微鏡階段。緊湊的步進電機可以放置在設備中，從而能夠構建更緊湊的顯微鏡載物臺。

ECMOTION驅動器,德國ECMOTION,德國驅動器,ECMD288

4、德國ECMOTION驅動器產品特點

①工作溫度：-20℃~+50℃

②固定溫度：最高80℃。(2階段開啟)

③絕緣種類：乙級(130)

④介電強度：500伏交流電(1分鐘)

⑤絕緣電阻：100毫安時(DC 500伏)

⑥軸軸向間隙：最大0.075毫米。(1公斤)

⑦軸徑向間隙：最大0.025毫米。(0.5公斤)

⑧軸跳動：最大外徑0.05毫米



5、德國ECMOTION驅動器產品技術參數

①電力電子：用于兩相步進電機

②步驟分辨率：1/1-1/2-2/5-1/5-1/10-1/12.5-1/25-1/50步

③電壓范圍24 VDC...90 VDC（最大130 VDC）

④相電流范圍：4安培...10安培

⑤信號輸入：3.5 VDC...24 VDC

⑥入口：脈沖、方向、In1（關、門、復位）

⑦尺寸高：/寬：/深：157mm/29mm/79mm
