德國 Trinamic 步進電機驅動器 IC TMC2100

Trinamic 的步進電機驅動器將預驅動器、傳感、保護電路和電源橋等所有部件集成到一個封裝中，從而最大限度地降低了整體功耗和系統成本。

這些步進電機驅動器 IC 支持強大、靈活的設計，具有與電機完美匹配的高電流曲線，大大降低了設計復雜性和開發時間。



TMC2100

TMC2100 為 3D 打印、相機、掃描儀和其他自動化設備應用提供集成電機驅動器解決方案。該器件具有集成的微步進分度器、完全無噪聲的電流控制模式 StealthChop™，旨在驅動雙極步進電機。

輸出驅動器模塊由配置為全 H 橋的低 RDSon N 溝道功率 MOSFET 組成，以驅動電機繞組。TMC2100 能夠從每個輸出驅動高達 2.5A 的電流（通過適當的散熱）。TMC2100 設計用于 5...46V 的電源電壓。該器件具有步進和方向接口，并可配置數字引腳。

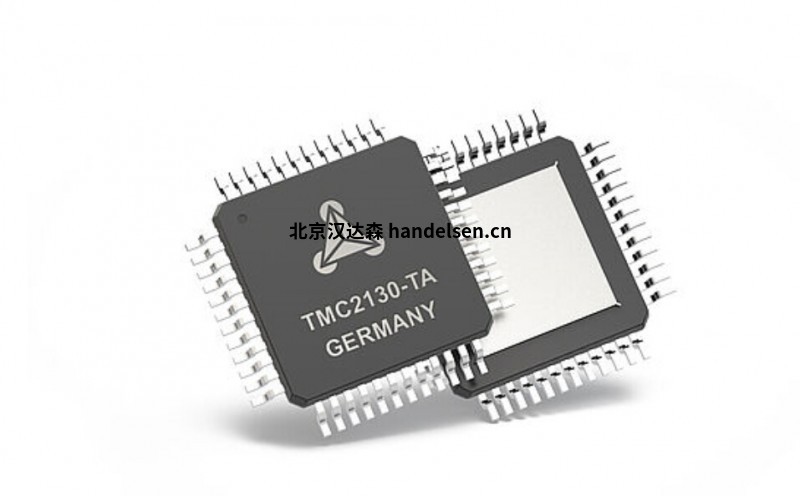

TMC2130

TMC2130 為 3D 打印、相機、掃描儀和其他自動化設備應用提供集成電機驅動器解決方案。該器件具有集成微步進分度器、無傳感器失速檢測技術 StallGuard2™、無傳感器負載相關電流控制 CoolStep™ 和完全無噪聲電流控制模式 StealthChop™，

旨在驅動雙極步進電機。輸出驅動器模塊由配置為全 H 橋的低 RDSon N 溝道功率 MOSFET 組成，以驅動電機繞組。TMC2130 能夠從每個輸出驅動高達 2.5A 的電流（通過適當的散熱）。TMC2130 設計用于 5...46V 的電源電壓。

該器件具有用于配置和診斷的 SPI 接口以及步進和方向接口。



TMC2224

TMC2224 為 3D 打印、相機、掃描儀和其他自動化設備應用提供集成電機驅動器解決方案。該器件具有集成的微步進分度器、完全無噪聲的電流控制模式 StealthChop2™，旨在驅動雙極步進電機。輸出驅動器模塊由配置為全 H 橋的低 RDSon N 溝道功率 MOSFET 組成，以驅動電機繞組。

TMC2224 能夠從每個輸出驅動高達 2A 的電流（通過適當的散熱）。TMC2224 設計用于 5...36V 的電源電壓。該器件具有步進和方向接口，并可配置數字引腳。



TMC2226

TMC2226 是一款用于兩相步進電機的超靜音電機驅動器 IC。TRINAMIC 精密的 StealthChop2™ 斬波器可確保無噪音運行、最高效率和最佳電機扭矩。它的快速電流調節和與 SpreadCycle™ 的可選組合允許在添加時進行高動態運動。StallGuard4™ 提供無傳感器歸位。集成功率 MOSFET 可處理高達 2A RMS 的電機電流，

并具有保護和診斷功能，可實現穩健可靠的運行。簡單易用的 UART 接口打開了調諧和控制選項。業界最先進的 Step/Dir 步進電機驅動器系列將設計升級為無噪音和最精確的操作，以提供具有成本效益且極具競爭力的解決方案。



TMC246

TMC246 為實驗室自動化、掃描儀和其他自動化設備應用提供集成電機驅動器解決方案。該器件具有集成的微步進電流控制和無傳感器失速檢測技術 StallGuard™，旨在驅動雙極步進電機。輸出驅動器模塊由配置為全 H 橋的低 RDSon TrenchFET 功率 MOSFET 組成，以驅動電機繞組。

TMC246 能夠從每個輸出驅動高達 1.5A 的電流（通過適當的散熱）。TMC246 設計用于 7...34V 的電源電壓。該器件具有用于控制和診斷的 SPI 接口。



TMC261

TMC261是第一款用于雙極步進電機的高能效大電流高精度微步進驅動器 IC。獨特的高分辨率無傳感器負載檢測 StallGuard2™ 用于實現世界上第一個稱為 CoolStep™ 的集成負載相關電流控制功能。讀出負載和檢測過載的能力使 TMC261 成為需要以低成本獲得高可靠性的驅動器的最佳選擇。

新獲得專利的 spreadCycle PWM 混合衰減斬波器方案可確保最佳的過零性能和高速運行。TMC261 可以用步進和方向信號以及串行 SPI 接口驅動。使用 microPlyer 允許以最高 256 µStep 平滑度操作電機，將輸入頻率降低到 16 µSteps。全套保護和診斷功能使該設備非常堅固。

它直接驅動高達 2A 的步進電機。通過這種方式，它可以達到最高的能效，并且即使在高溫環境下也可以驅動高電機電流而無需采取冷卻措施。

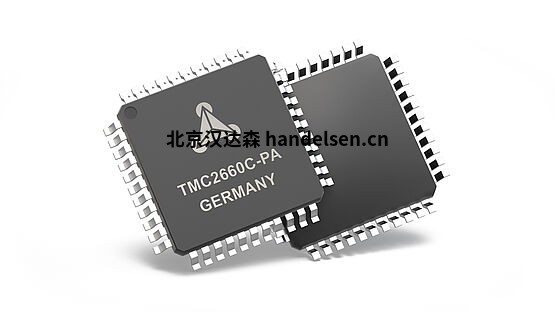

TMC2660

TMC2660 為實驗室自動化、3D 打印、掃描儀和其他自動化設備應用提供集成電機驅動器解決方案。該器件具有集成微步進分度器、無傳感器失速檢測技術 StallGuard2™ 和無傳感器負載相關電流控制 CoolStep™，旨在驅動雙極步進電機。

輸出驅動器模塊由配置為全 H 橋的低 RDSon TrenchFET 功率 MOSFET 組成，以驅動電機繞組。TMC2660 能夠從每個輸出驅動高達 4A 的電流（通過適當的散熱）。TMC2660 設計用于 9...30V 的電源電壓。

該器件具有用于配置和診斷的 SPI 接口以及步進和方向接口。



常用型號

TMC2130-TA

TMC2202-WA

TMC2208-L A

TMC2209-L A

TMC2224-LA

TMC2225-SA

TMC2226-SA

TMC2300-L A

TMC236B-PA

TMC246B-PA

TMC260C-PA

TMC261C-PA

TMC2660C-PA
