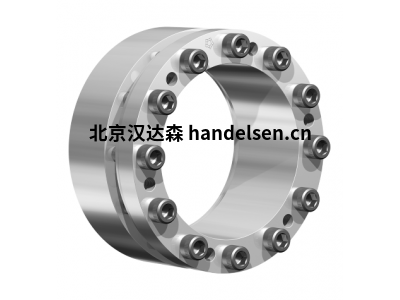

RINGFEDER RfN 7085鎖定元件

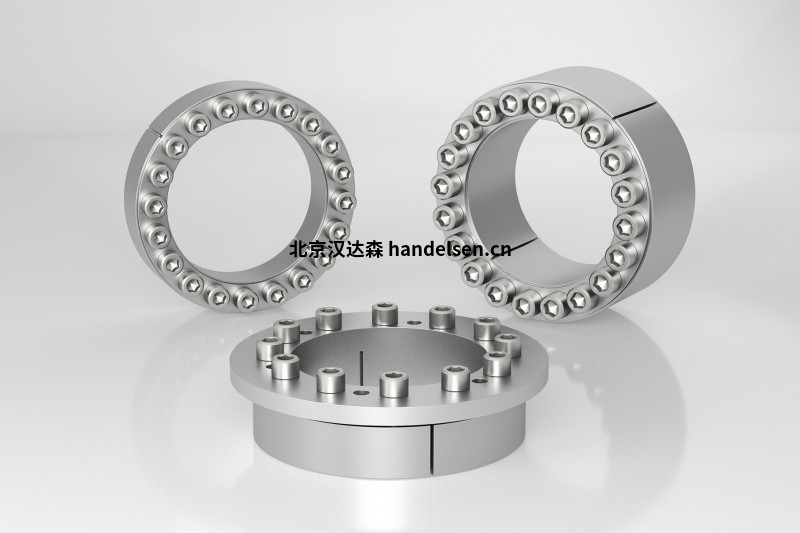

簡單快捷的裝配和拆卸，完全免于維護和磨損，絕對無反彈的動力傳輸：RINGFEDER 鎖定組件是按照最高質量標準制造的摩擦鎖定軸輪轂連接。它們適用于所有類型的輪轂的精確緊固，例如齒齒輪、運行輪轂和鏈鏈輪、杠桿、凸輪盤、皮帶和制動盤、滑動齒輪、耦合器或法蘭、軸和車軸。與外部夾緊連接相比，在軸和集線器之間安裝收縮盤、鎖定組件。通過擰緊夾緊螺絲，內環和外環將自身壓在要連接的組件的接觸表面上，從而創建摩擦合身的按壓連接。這不僅允許最高的扭矩，而且軸向和徑向以及彎曲負載可靠傳輸。無鑰匙環形鎖組件是傳統收縮配合、楔形、鑰匙路或多邊形連接的優越替代品，具有出色的同心性和對交替轉動的抵抗力。我們的鎖定組件可供用戶使用各種標準設計和尺寸以及定制的特殊解決方案。

快速鎖定組件與中央螺母

超緊湊、輕巧、經濟高效：具有來自 RINGFEDER 的中央螺母的高品質鎖定組件是摩擦性、絕對無阻力的定位感驅動器組件連接的快速易處理解決方案。它們適合使用凹槽以及無槽軸，并具有優秀的同心性能，由于他們的自我中心。由于孔與外徑的最佳比例，它們特別適合安裝在薄壁部件和狹小空間中。此外，低質量的慣性和最小的重量確保了最佳的動態行為。因此，RINGFEDERQuick 鎖定組件是傳統軸輪轂連接與鑰匙路、套牢或簡單錐形襯套的優越替代方案，這些連接不能保證在精確應用中不受反彈的需要。單個中央鎖螺桿使組件的精確軸向和徑向定位能夠在幾秒鐘內鎖定，只需幾個簡單的步驟。

RfN 7070

自我中心

內徑d： 5-16 毫米

外徑D： 16-26 毫米

總長度L： 19-28，5 毫米

扭矩T： 10-52 Nm



RINGFEDER RfN 7075

自我中心

內徑d： 17-35 毫米

外徑D： 32-50 毫米

總長度L： 33-41 毫米

扭矩T： 174-681 Nm



RINGFEDER RfN 7085

自我中心

因納杜奇梅瑟d： 5-45 毫米

外徑D： 12-60 毫米

總長度L： 19-63 毫米

扭矩T： 10-1.340 Nm



RINGFEDER RfN 7090 不銹鋼

自我中心

內徑d：4-20mm

外徑 D：8-28 毫米

總長 L：15-28 毫米

扭矩 T：3-31 Nm
