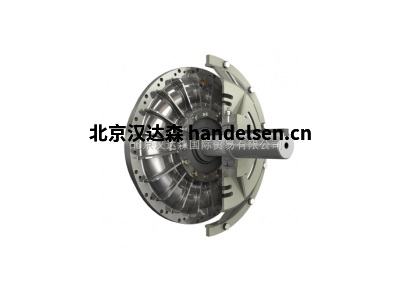

Transfluid 17KXD液力耦合器應用說明

　　產品分類：TRANSFLUID耦合器、TRANSFLUID泵驅動器、TRANSFLUID輸出裝置、TRANSFLUID離合器

　　1.說明

　　TRANSFLUID聯軸器(K系列)是恒定填充類型，包含三個主要元素：

　　1-驅動葉輪(泵)安裝在輸入軸上。

　　2-從動葉輪(渦輪)安裝在輸出軸上。

　　3-蓋，法蘭連接到外葉輪，并具有油密封。前兩個元素既可以用作泵也可以用作渦輪機。

　　2.操作條件

　　TRANSFLUID聯軸器是液力傳動裝置。該葉輪的性能類似于離心泵和水輪機。通過泵的輸入驅動器(例如電動機或柴油機)動能被傳遞到聯軸器中的機油中。該通過離心力將油壓過泵的葉片朝向聯軸器的外部。渦輪吸收動能并始終產生扭矩等于輸入扭矩，從而導致輸出軸旋轉。由于沒有機械連接，因此磨損實際上是零。效率僅受速度差(滑差)影響在泵和渦輪之間。

　　安裝在電動機上的橫流聯軸器三相異步鼠籠電動機能夠提供僅最大扭矩，接近同步速度。 直接開始是該系統利用最多。 圖1說明了這種關系在轉矩和電流之間。 可以看出電流僅與轉矩成比例，介于85%和100%之間異步速度。

　　將電動機直接連接到負載時，有以下幾種情況

　　缺點：

　　•可用扭矩與所需扭矩之間的差負載非常低，直到轉子加速到同步速度的80-85%。吸收電流高(高達標稱值的6倍電流)在整個啟動階段導致過熱繞組，電線中的過載，以及起步頻繁，生產成本大。

　　•由所示限制引起的超尺寸電機以上。

　　Transfluid 29CKRG3

　　Transfluid 27 CKRG 110

　　Transfluid DMU 85 – 105

　　Transfluid SGZ 764/500/GU-N9404AB

　　80

　　90S

　　90L

　　100L

　　112M

　　132

　　132M

　　160M

　　160L

　　180M

　　180L

　　200L

　　225S

　　225M 55

　　250M 60

　　280S 65

　　280M 65

　　315S 65

　　315M 65

　　355S 80

　　355M

　　Transfluid 17CKRG

　　Transfluid 17KRGW

　　Transfluid GUN7018CB

　　Transfluid GUN7018CC

　　Transfluid 15KXDB

　　Transfluid 24KXDB 24

　　Transfluid 17 KRU 60 RM

　　Transfluid 24 CKRG 100 70

　　Transfluid 27CKRG

　　Transfluid 11 KSDF D42

　　Transfluid 27 CCKRG 120 80
